freeBoundary
Свободные граничные фасеты
Описание
Примеры
2D триангуляция Делоне
Можно использовать freeBoundary функционируйте, чтобы подсветить внешние края 2D Триангуляции Делоне.
Создайте триангуляцию из 2D набора точек.
x = gallery('uniformdata',[20,1],0); y = gallery('uniformdata',[20,1],1); TR = delaunayTriangulation(x,y);
Найдите свободные граничные ребра.
F = freeBoundary(TR);

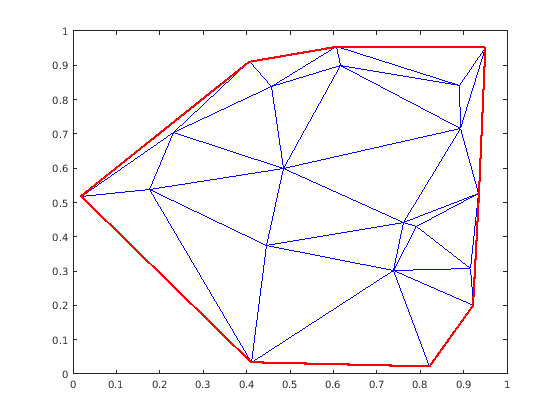

Постройте триангуляцию и подсветите свободные граничные ребра красного цвета.
triplot(TR) hold on plot(x(F),y(F),'-r','LineWidth',2)
Поверхность 3-D триангуляции
Можно использовать freeBoundary функционируйте, чтобы извлечь фасеты 3-D триангуляции, которые покрывают поверхность объекта.
Загрузите 3-D триангуляцию.
load tetmesh
TR = triangulation(tet,X);Вычислите граничную триангуляцию.
[F,P] = freeBoundary(TR);

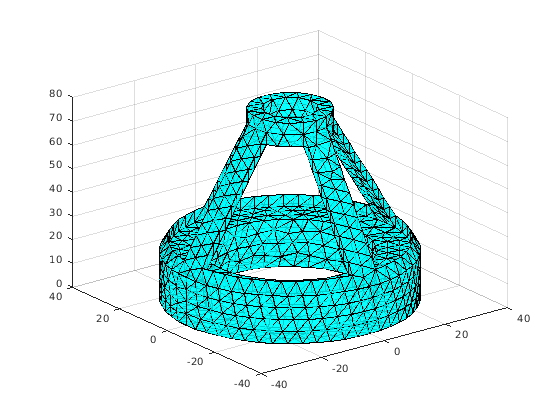

Постройте граничную триангуляцию.
trisurf(F,P(:,1),P(:,2),P(:,3), ... 'FaceColor','cyan','FaceAlpha',0.8);
Входные параметры
Выходные аргументы
Смотрите также
delaunayTriangulation | faceNormal | featureEdges | triangulation
