trisurf
Треугольная объемная поверхностная диаграмма
Описание
trisurf(___, также задает поверхностный цвет для любого из предыдущих синтаксисов.c)
trisurf(___, задает одно или несколько свойств объемной поверхностной диаграммы с помощью пар "имя-значение". Например, Name,Value)'FaceColor','y' выбирает цвет поверхности к желтому.
h = trisurf(___) возвращает patch объект раньше создавал объемную поверхностную диаграмму. Используйте h запросить и изменить свойства графика. Для получения дополнительной информации смотрите Свойства исправления.
Примеры

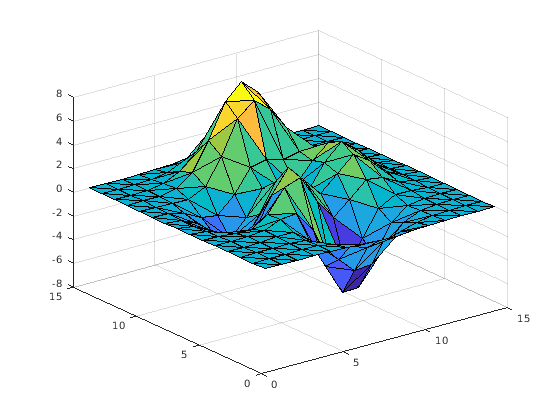

3-D объемная поверхностная диаграмма
Создайте набор 3-D точек и вычислите Триангуляцию Делоне с помощью delaunay функция. Постройте поверхность, заданную триангуляцией.
[x,y] = meshgrid(1:15,1:15); z = peaks(15); T = delaunay(x,y); trisurf(T,x,y,z)
В качестве альтернативы можно создать и построить triangulation объект.
TO = triangulation(T,x(:),y(:),z(:)); trisurf(TO)
Входные параметры
T — Треугольная возможность соединения
матрица
Треугольная возможность соединения, заданная как матрица с 3 столбцами, где каждая строка содержит вершины точки, задающие треугольную поверхность.
x — x - координаты
вектор-столбец
x-, заданные как вектор-столбец.
y — y - координаты
вектор-столбец
y-, заданные как вектор-столбец.
z — z - координаты
вектор-столбец
z-, заданные как вектор-столбец.
c 'FaceColor'
матрица
Цвет поверхности, заданный как матрица индексов палитры тот же размер как z. Для получения дополнительной информации смотрите, Как Данные об Объемной поверхностной диаграмме Относятся к Палитре. Для дополнительного управления окраской поверхности используйте 'EdgeColor' и 'FaceColor' пары "имя-значение".
TO — Объект Triangulation
triangulation | delaunayTriangulation
Объект Triangulation, заданный как triangulation или delaunayTriangulation объект.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
trisurf(TO,'FaceColor','r')Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства исправления.
'FaceColor' 'FaceColor'
[0.85 0.85 0.85] 'none'
Цвет поверхности, заданный как разделенная запятой пара, состоящая из 'FaceColor' и название цвета, триплет RGB или 'none'.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'FaceAlpha' — Столкнитесь с прозрачностью
1 [0,1]
Столкнитесь с прозрачностью, заданной как разделенная запятой пара, состоящая из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
'EdgeColor' 'EdgeColor'
[0 0 0] 'none'
Цвет обводки, заданный как разделенная запятой пара, состоящая из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует черным контурам.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'LineWidth' 'LineWidth'
0.5
Ширина линии, заданная как разделенная запятой пара, состоящая из 'LineWidth' и положительное числовое значение в точках.
Стиль линии, заданный как одна из опций, перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
Расширенные возможности
Смотрите также
delaunay | delaunayTriangulation | patch | surf | tetramesh | triangulation | trimesh | triplot
