semilogy

Постройте заданные параметры объекта схемы с помощью логарифмической шкалы в y - ось

свернуть все на странице

Синтаксис

lineseries = semilogy(h,parameter)
lineseries = semilogy(h,parameter1,...,parametern)
lineseries = semilogy(h,parameter1,...,parametern,format)
lineseries = semilogy(h,'parameter1',...,'parametern',format,x-axis parameter,x-axis format,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin)

Описание

пример

lineseries = semilogy(h,parameter) строит заданный parameter в формате по умолчанию с помощью логарифмического масштаба в y - ось.

semilogy функция возвращает вектор-столбец указателей на lineseries объекты, один указатель на строку. Этот выход совпадает с выходным параметром, возвращенным MATLAB® semilogy функция.

lineseries = semilogy(h,parameter1,...,parametern) строит параметры parameter1, ..., parametern от объекта h на плоскости X-Y с помощью логарифмического масштаба в y - ось.

lineseries = semilogy(h,parameter1,...,parametern,format) строит параметры parameter1, ..., parametern в заданном format.

lineseries = semilogy(h,'parameter1',...,'parametern',format,x-axis parameter,x-axis format,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin) строит заданные параметры в заданных условиях работы для объекта h.

Примечание

Поскольку вся схема возражает кроме тех, которые содержат данные из файла данных, необходимо выполнить анализ частотного диапазона с analyze функция прежде, чем вызвать semilogy.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект усилителя из |default.s2p |.

amp = read(rfckt.amplifier,'default.s2p');

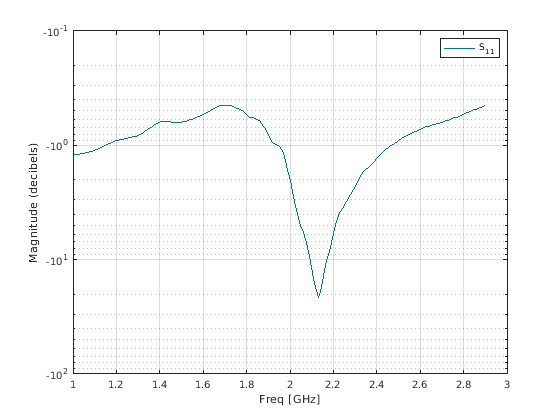

Постройте S11 с помощью логарифмической шкалы на оси Y.

lineseries = semilogy(amp,'S11')

lineseries =
  Line (S_{11}) with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x191 double]
              YData: [1x191 double]
              ZData: [1x0 double]

  Show all properties

Входные параметры

свернуть все

h указатель схемы (rfcktобъект.

Если h имеет несколько условий работы, таких как смещение от .p2d или .s2d файл, semilogy функция действует можно следующим образом:

  • Если вы не задаете условий работы в качестве аргументов к semilogy функция, затем графики функций значения параметров на основе в настоящее время выбранных условий работы.

  • Если вы задаете одни или несколько условий работы, semilogy графики функций значения параметров на основе тех условий работы.

  • Когда вы используете условия работы в x-axis parameter входной параметр, графики функций параметры для всех значений условий работы.

format формат данных, которые будут построены.

Пример: lineseries = semilogy(h,'S11','Magnitude (linear)')

Допустимые параметры объектов схемы, заданных как вектор символов или строка.

Введите listparam(h) получить список допустимых параметров для объекта схемы, h. Введите listformat(h,parameter) видеть законные форматы для заданного parameter. Первый перечисленный формат является значением по умолчанию для заданного параметра.

Пример: lineseries = semilogy(h,'VSWRIn')

x-axis parameter независимая переменная вдоль оси x, чтобы построить заданные параметры вдоль оси y. Несколько x-axis parameter значения доступны для всех объектов. Когда вы импортируете rfckt.amplifier, rfckt.mixer, или rfdata.data объектные спецификации от .p2d или .s2d файл, можно также задать любые условия работы из файла, которые имеют числовые значения, такие как смещение.

Следующая таблица показывает обычно доступные параметры и соответствующий x-axis parameter значения. Перечисленные в таблице настройки по умолчанию используются если x-axis parameter не задан.

параметрx-axis parameter значение
Pout, Phase, LS11, LS12, LS21, LS22Pin (значение по умолчанию), Freq
S11, S12, S21, S22, NF, IIP3, OIP3, GroupDelay, VSWRIn, VSWROut, GammaIn, GammaOut, FMIN, GammaOPT, RN, TF1, TF2&gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaMLK\delta\mu, MuPrimeFreq
AM/AM, AM/PMAM

Пример: semilogy(h,'Pout','Freq')

x-axis format формат, используемый в определенном x-axis parameter. Никакой x-axis format спецификация необходима когда x-axis parameter условия работы.

Следующая таблица показывает x-axis format значения, которые доступны для x-axis parameter значения перечислили в предыдущей таблице, наряду с настройками по умолчанию, которые используются если x-axis format не задан.

x-axis parameter значенияx-axis format значения
PindBm (значение по умолчанию), mWW, dBW
Freq

THz, GHz, MHz, KHz, Hz

По умолчанию, x-axis format выбран, чтобы обеспечить лучшее масштабирование для данного x-axis parameter значения.

AMMagnitude (decibels) (значение по умолчанию), Magnitude (linear)

Пример: semilogy(h,'Pout','Freq','GHz')

Аргументы в виде пар имя-значение

Пример: semilogy(h,'Pout','Pin','Freq',2.1e9)

Задайте дополнительные разделенные запятой пары Name,Value парные аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в одинарных кавычках (''Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

'condition1',value1, ..., conditionm,valuem дополнительные пары условия/значения, в которых можно построить заданные параметры. Эти пары являются обычно условиями работы от .p2d или .s2d файл. Для некоторых параметров можно задать набор значений частоты или входной мощности, в которых можно построить заданный параметр.

Например:

  • При графическом выводе S-параметров больших сигнала как функции входной мощности можно задать интересные места частоты с помощью пар условия/значения.

  • При графическом выводе S-параметров больших сигнала как функции частоты можно задать уровни интереса входной мощности с помощью пар условия/значения.

  • При графическом выводе параметров как функции условий работы можно задать и значения частоты и входной мощности с помощью пар условия/значения.

Freq дополнительное значение частоты, в Гц, на уровне которого можно построить заданные параметры.

Pin дополнительное значение входной мощности, в dBm, в котором можно построить заданные параметры.

Советы

Смотрите также

| | | | | | | | | | | | |

Представленный в R2007a

Документация RF Toolbox
