semilogx

Постройте заданные параметры объекта схемы с помощью логарифмической шкалы в x - ось

свернуть все на странице

Синтаксис

lineseries = semilogx(h,parameter)
lineseries = semilogx(h,parameter1,...,parametern)
lineseries = semilogx(h,parameter1,...,parametern,format)
lineseries=semilogx(h,'parameter1',...,'parametern', format,xparameter,xformat,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin)

Описание

lineseries = semilogx(h,parameter) строит заданный parameter в формате по умолчанию с помощью логарифмического масштаба в x - ось. h указатель схемы (rfcktобъект.

Введите listparam(h) получить список допустимых параметров для объекта схемы, h. Введите listformat(h,parameter) видеть законные форматы для заданного parameter. Первый перечисленный формат является значением по умолчанию для заданного параметра.

semilogx метод возвращает вектор-столбец указателей на lineseries объекты, один указатель на строку. Этот выход совпадает с выходным параметром, возвращенным MATLAB® semilogx функция.

lineseries = semilogx(h,parameter1,...,parametern) строит параметры parameter1, ..., parametern от объекта h на плоскости X-Y с помощью логарифмического масштаба в x - ось.

lineseries = semilogx(h,parameter1,...,parametern,format) строит параметры parameter1, ..., parametern в заданном formatформат формат данных, которые будут построены, например,  'Magnitude (decibels)'.

Примечание

Поскольку вся схема возражает кроме тех, которые содержат данные из файла данных, необходимо выполнить анализ частотного диапазона с analyze метод прежде, чем вызвать semilogx.

Используйте Property Editor (propertyeditor) или set MATLAB функционируйте, чтобы изменить Line Properties. Страницы с описанием для функций MATLAB, таких как figureОси, и text также перечислите доступные свойства и обеспечьте ссылки, чтобы больше завершить описания свойства.

Примечание

Используйте semilogx MATLAB функция, чтобы создать график полулогарифмической шкалы сетевых параметров, которые заданы как векторные данные и не являются частью схемы (rfckt) объект или данные (rfdataобъект.

lineseries=semilogx(h,'parameter1',...,'parametern', format,xparameter,xformat,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin) строит заданные параметры в заданных условиях работы для объекта h.

xparameter независимая переменная должна использовать в графическом выводе заданных параметров. Несколько xparameter значения доступны для всех объектов. Когда вы импортируете rfckt.amplifier, rfckt.mixer, или rfdata.data объектные спецификации от .p2d или .s2d файл, можно также задать любые условия работы из файла, которые имеют числовые значения, такие как смещение.

Следующая таблица показывает обычно доступные параметры и соответствующий xparameter значения. Перечисленные в таблице настройки по умолчанию используются если xparameter не задан.

'ParameterName' xparameter значения
Pout, Phase, LS11, LS12, LS21, LS22Pin (значение по умолчанию), Freq
S11, S12, S21, S22, NF, IIP3, OIP3, GroupDelay, VSWRIn, VSWROut, GammaIn, GammaOut, FMIN, GammaOPT, RN, TF1, TF2&gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaMLK\delta\mu, MuPrimeFreq
AM/AM, AM/PMAM

xformat формат должен использовать в заданном xparameter. Никакой xformat спецификация необходима когда xparameter условия работы.

Следующая таблица показывает xformat значения, которые доступны для xparameter значения перечислили в предыдущей таблице, наряду с настройками по умолчанию, которые используются если xformat не задан.

xparameter значенияxformat значения
PindBm (значение по умолчанию), mWW, dBW
Freq

THz, GHz, MHz, KHz, Hz

По умолчанию, xformat выбран, чтобы обеспечить лучшее масштабирование для данного xparameter значения.

AMMagnitude (decibels) (значение по умолчанию), Magnitude (linear)

condition1,value1, ..., conditionm,valuem дополнительные пары условия/значения, в которых можно построить заданные параметры. Эти пары являются обычно условиями работы от .p2d или .s2d файл. Для некоторых параметров можно задать набор значений частоты или входной мощности, в которых можно построить заданный параметр.

Например:

  • При графическом выводе S-параметров больших сигнала как функции входной мощности можно задать интересные места частоты с помощью пар условия/значения.

  • При графическом выводе S-параметров больших сигнала как функции частоты можно задать уровни интереса входной мощности с помощью пар условия/значения.

  • При графическом выводе параметров как функции условий работы можно задать и значения частоты и входной мощности с помощью пар условия/значения.

freq дополнительное значение частоты, в герц, на уровне которого можно построить заданные параметры.

pin дополнительное значение входной мощности, в dBm, в котором можно построить заданные параметры.

Если h имеет несколько условий работы, такой как от .p2d или .s2d файл, semilogx метод действует можно следующим образом:

  • Если вы не задаете условий работы в качестве аргументов к semilogx метод, затем метод строит значения параметров на основе в настоящее время выбранных условий работы.

  • Если вы задаете одни или несколько условий работы, semilogx метод строит значения параметров на основе тех условий работы.

  • Когда вы используете условия работы в xparameter входной параметр, метод строит параметры для всех значений условий работы.

Примеры

свернуть все

Скрипт Open Live Script
Create an amplifier object from |default.s2p|.

amp = read(rfckt.amplifier,'default.s2p');

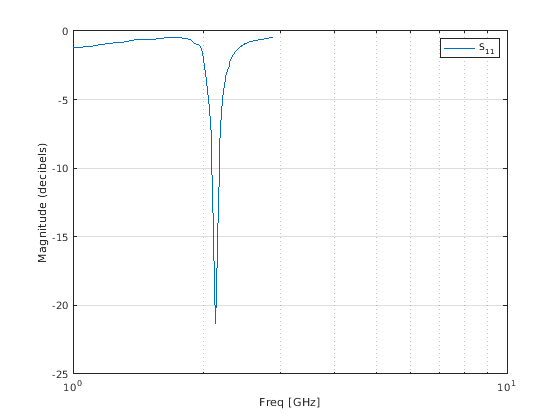

Постройте S11 с помощью логарифмической шкалы на оси X.

lineseries = semilogx(amp,'S11')

lineseries =
  Line (S_{11}) with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x191 double]
              YData: [1x191 double]
              ZData: [1x0 double]

  Show all properties

Смотрите также

| | | | | | | | | | |

Представленный в R2007a
