sparameters

S-объект-параметра

свернуть все на странице

Синтаксис

sobj = sparameters(filename)
sobj = sparameters(data,freq)
sobj = sparameters(data,freq, Z0)
sobj = sparameters(filterobj,freq)
sobj = sparameters(filterobj,freq,Z0)
sobj = sparameters(circuitobj,freq)
sobj = sparameters(circuitobj,freq,Z0)
sobj = sparameters(netparamobj)
sobj = sparameters(netparamobj, Z0)
sobj = sparameters(rfdataobj)
sobj = sparameters(rfcktobj)
sobj = sparameters(mnobj)
sobj = sparameters(mnobj,freq)
sobj = sparameters(mnobj,freq,Z0)
sobj = sparameters(mnobj,freq,Z0,circuitindices)
sobj = sparameters(antenna,freq,Z0)
sobj = sparameters(array,freq,Z0)

Описание

пример

sobj = sparameters(filename) создает S-объект-параметра sobj путем импортирования данных из файла Пробного камня задан filename.

sobj = sparameters(data,freq) создает S-объект-параметра из данных S-параметра, data, и частоты, freq.

sobj = sparameters(data,freq, Z0) создает S-объект-параметра из данных S-параметра, data, и частоты, freq, с данным ссылочным импедансом Z0.

sobj = sparameters(filterobj,freq) вычисляет S-параметры объекта фильтра, filterobj со ссылочным импедансом по умолчанию.

sobj = sparameters(filterobj,freq,Z0) вычисляет S-параметры объекта фильтра, filterobj с данным ссылочным импедансом Z0.

sobj = sparameters(circuitobj,freq) вычисляет S-параметры circuit объект со ссылочным импедансом по умолчанию.

пример

sobj = sparameters(circuitobj,freq,Z0) вычисляет S-параметры circuit объект с данным ссылочным импедансом Z0.

sobj = sparameters(netparamobj) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра со ссылочным импедансом по умолчанию.

пример

sobj = sparameters(netparamobj, Z0) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра с данным ссылочным импедансом, Z0.

пример

sobj = sparameters(rfdataobj) данные о сети извлечений из rfdataobj и преобразует его в S-объект-параметра.

sobj = sparameters(rfcktobj) данные о сети извлечений из rfcktobj и преобразует его в S-объект-параметра.

sobj = sparameters(mnobj) возвращает s-параметры лучшей созданной соответствующей сети, оцененной в списке частот, созданном из импеданса загрузки и источника.

sobj = sparameters(mnobj,freq) возвращает s-параметры лучшей созданной соответствующей сети на каждой заданной частоте и характеристическом импедансе.

sobj = sparameters(mnobj,freq,Z0) возвращает s-параметры лучшей созданной соответствующей сети на каждой заданной частоте.

sobj = sparameters(mnobj,freq,Z0,circuitindices) возвращает s-параметры лучшей созданной соответствующей сети на каждой заданной частоте.

пример

sobj = sparameters(antenna,freq,Z0) вычисляет комплексные s-параметры для antenna возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

пример

sobj = sparameters(array,freq,Z0) вычисляет комплексные s-параметры для array возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

Примеры

свернуть все

Скрипт Open Live Script

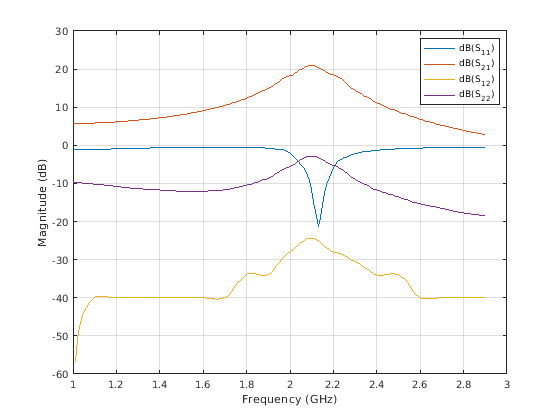

Извлеките S-параметры из файла default.s2p и постройте его.

S = sparameters('default.s2p');
disp(S)
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

rfplot(S)

Скрипт Open Live Script

Создайте элемент резистора R50 и добавьте его в объект example2 схемы . Вычислите S-параметры example2 .

hR1 = resistor(50,'R50');
hckt1 = circuit('example2');
add(hckt1,[1 2],hR1)
setports (hckt1, [1 0],[2 0])
freq = linspace (1e3,2e3,100);
S = sparameters(hckt1,freq,100);
disp(S)
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [100x1 double]
     Parameters: [2x2x100 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij
Скрипт Open Live Script

Извлеките Y-параметры из файла default.s2p. Преобразуйте получившиеся Y-параметры в S-параметры.

Y1 = yparameters('default.s2p');
S1 = sparameters(Y1,100);
disp(Y1)
  yparameters: Y-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]

  rfparam(obj,i,j) returns Y-parameter Yij

disp(S1)
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij
Скрипт Open Live Script
file = 'default.s2p';
h = read(rfdata.data, file);
S = sparameters(h)
S =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50.0000 + 0.0000i

  rfparam(obj,i,j) returns S-parameter Sij

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для диполя по умолчанию на частоте на 70 МГц.

 h = dipole
h =
  dipole with properties:

        Length: 2
         Width: 0.1000
    FeedOffset: 0
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


 sparameters (h, 70e6)
ans =
  sparameters: S-parameters object

       NumPorts: 1
    Frequencies: 70000000
     Parameters: 0.1867 - 0.0080i
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
sparameters(h,70e6)
ans =
  sparameters: S-parameters object

       NumPorts: 4
    Frequencies: 70000000
     Parameters: [4x4 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Входные параметры

свернуть все

Данные S-параметра, заданные как массив комплексных чисел, размера N-by-N-by-K.

Объект Circuit. Функция использует этот входной параметр, чтобы вычислить S-параметры объекта схемы.

Фильтр РФ, заданный как rffilter объект.

Сетевой объект параметра. Сетевые объекты параметра имеют тип: sparameters, yparameters, zparameters, abcdparameters, gparameters, hparameters, и tparameters.

Пример: S1 = sparameters(Y1,100) . Y1 объект параметра. Этот пример преобразует Y-параметры в S-параметры на уровне 100 Ом.

Файл данных пробного камня, заданный как вектор символов, который содержит сетевые данные о параметре. filename может быть имя файла на пути MATLAB® или полном пути к файлу.

Пример: sobj = sparameters('defaultbandpass.s2p');

Объект Antenna, заданный как скалярный указатель.

Объект Array, заданный как скалярный указатель.

Частоты S-параметра, заданные как вектор положительных вещественных чисел, отсортированных от самого маленького до самого большого.

Ссылочный импеданс в Омах, заданных как положительный действительный скаляр. Вы не можете задать Z0 если вы импортируете данные из файла. Аргумент Z0 является дополнительным и хранится в Impedance свойство.

Объект данных РФ. Задайте rfdataobj как любой rfdata.data, или rfdata.network объект.

Сетевой объект РФ. Задайте rfcktobj когда любой анализировал rfckt текстовый объект, такой как rfckt.amplifier, rkckt.cascade объект.

Сеть Matching, заданная как matchingnetwork объект.

Типы данных: char | string

Индекс схемы сети соответствия, заданной как скаляр.

Типы данных: double

Выходные аргументы

свернуть все

Данные S-параметра, возвращенные как объект. disp(sobj) возвращает свойства объекта:

  • NumPorts — Количество портов, заданных как целое число. Функция вычисляет это значение автоматически, когда вы создаете объект.

  • Frequencies — Частоты S-параметра, заданные как K-by-1 вектор положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция устанавливает это свойство от filename или freq входные параметры.

  • Parameters — Данные S-параметра, заданные как N-by-N-by-K массив комплексных чисел. Функция устанавливает это свойство от filename или data входные параметры.

  • Impedance — Ссылочный импеданс в Омах, заданных как положительный действительный скаляр. Функция устанавливает это свойство от filename или Z0 входные параметры. Если никакой ссылочный импеданс не обеспечивается, функция использует значение по умолчанию 50.

Смотрите также

| | | | | | | |

Темы

Представленный в R2012a
