Создание фильтра Savitzky-Golay
Описание
Примеры
Сглаживание Savitzky-Golay шумной синусоиды
Сгенерируйте сигнал, который состоит из синусоиды на 0,2 Гц, встроенной в белый Гауссов шум, и произвел пять раз в секунду в течение 200 секунд.
dt = 1/5; t = (0:dt:200-dt)'; x = 5*sin(2*pi*0.2*t) + randn(size(t));
Используйте sgolay сглаживать сигнал. Используйте системы координат с 21 выборкой и полиномы 4-го порядка.
order = 4; framelen = 21; b = sgolay(order,framelen);
Вычислите установившийся фрагмент сигнала путем свертки к нему с центральной строкой b.
ycenter = conv(x,b((framelen+1)/2,:),'valid');Вычислите переходные процессы. Используйте последние строки b для запуска и первых строк b для терминала.
ybegin = b(end:-1:(framelen+3)/2,:) * x(framelen:-1:1); yend = b((framelen-1)/2:-1:1,:) * x(end:-1:end-(framelen-1));
Конкатенация переходных процессов и установившегося фрагмента, чтобы сгенерировать полный сглаживавший сигнал. Постройте исходный сигнал и оценку Savitzky-Golay.

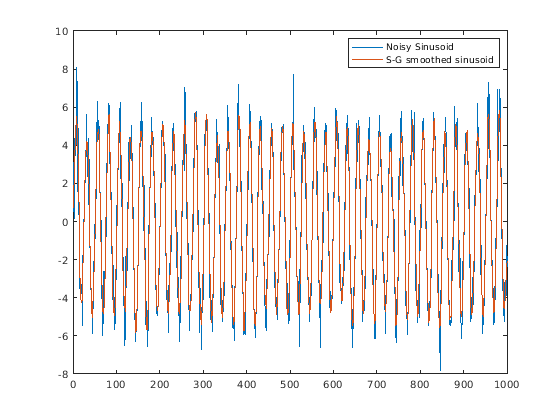

y = [ybegin; ycenter; yend]; plot([x y]) legend('Noisy Sinusoid','S-G smoothed sinusoid')
Дифференцирование Savitzky-Golay
Сгенерируйте сигнал, который состоит из синусоиды на 0,2 Гц, встроенной в белый Гауссов шум, и произвел четыре раза в секунду в течение 20 секунд.
dt = 0.25; t = (0:dt:20-1)'; x = 5*sin(2*pi*0.2*t)+0.5*randn(size(t));
Оцените первые три производные синусоиды с помощью метода Savitzky-Golay. Используйте системы координат с 25 выборками и полиномы 5-го порядка. Разделите столбцы на степени dt масштабировать производные правильно.
[b,g] = sgolay(5,25); dx = zeros(length(x),4); for p = 0:3 dx(:,p+1) = conv(x, factorial(p)/(-dt)^p * g(:,p+1), 'same'); end
Постройте исходный сигнал, сглаживавшую последовательность и производные оценки.

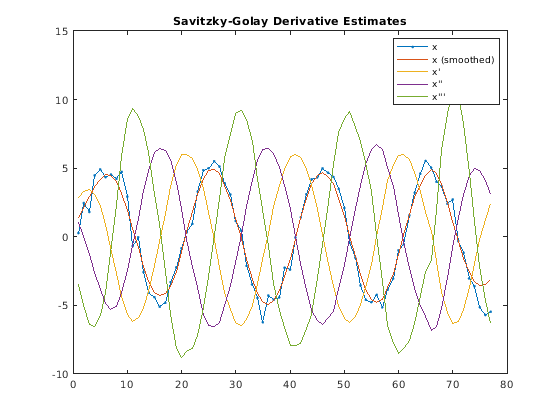

plot(x,'.-') hold on plot(dx) hold off legend('x','x (smoothed)','x''','x''''', 'x''''''') title('Savitzky-Golay Derivative Estimates')
Входные параметры
Выходные аргументы
Алгоритмы
Сглаживающие фильтры Savitzky-Golay (также названный цифровыми фильтрами полинома сглаживания или наименьшими квадратами, сглаживающими фильтры), обычно используются, чтобы “сгладить” сигнал с шумом, промежуток частоты которого (без шума) является большим. В этом типе приложения, Savitzky-Golay, который сглаживающие фильтры выполняют намного лучше, чем стандартные КИХ-фильтры усреднения, которые имеют тенденцию отфильтровывать значительный фрагмент высокочастотного содержимого сигнала наряду с шумом.
Можно реализовать усреднение данных, чтобы измерить переменную, которая и медленно варьируется и также поврежденная случайным шумом. Поскольку соседние точки измеряют почти то же базовое значение, можно заменить каждую точку данных локальным средним значением окружающих точек данных. Фильтры Savitzky-Golay оптимальны в том смысле, что они минимизируют ошибку наименьших квадратов в подборе кривой полиному к каждой системе координат зашумленных данных.
Ссылки
[1] Orfanidis, Софокл Дж. Введение в обработку сигналов. Englewood Cliffs, NJ: Prentice Hall, 1996.
