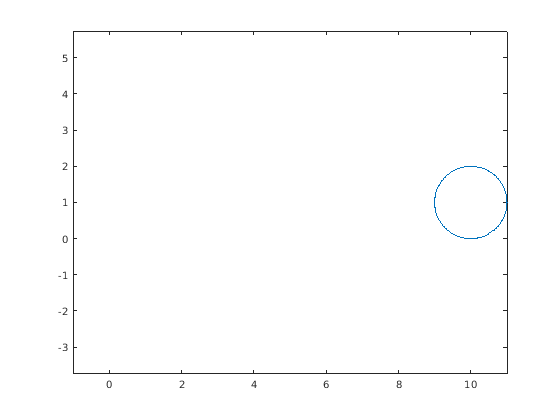

Создайте анимацию движущегося круга и возвратите определенные системы координат анимации.

Во-первых, создайте две символьных переменные, t и x. Переменная t задает параметр времени анимации. Используйте t установить центр круга в (t,1) и x параметризовать периметр круга в области значений [-pi pi]. Создайте круговой объект Animation с помощью fanimator. Установите ось X и ось Y быть равной длиной.

syms t x
fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal

По умолчанию, fanimator генерирует объект Animation с 10 системами координат в единицу времени в области значений t от 0 до 10. Объект Animation по умолчанию содержит в общей сложности 101 систему координат. Используйте команду playAnimation проигрывать анимацию.

Затем возвратите массив структур систем координат от объекта Animation при помощи animationToFrame.

frames = animationToFrame

frames=101×2 struct
    cdata
    colormap

Структура frames содержит два поля. cdata поле хранит данные изображения как массив uint8 значения.

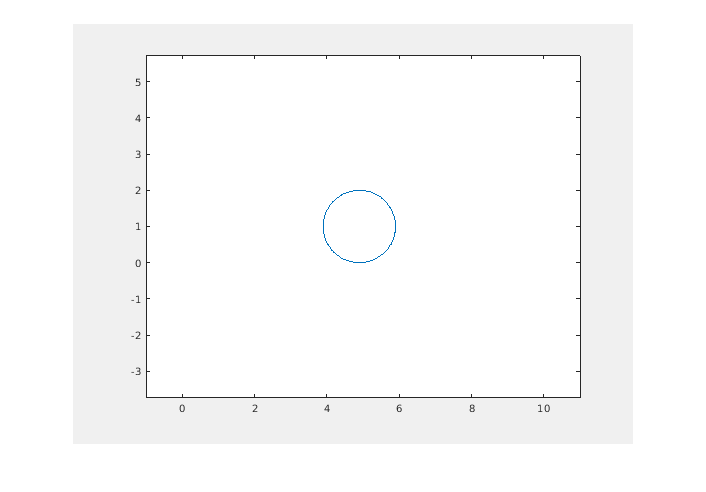

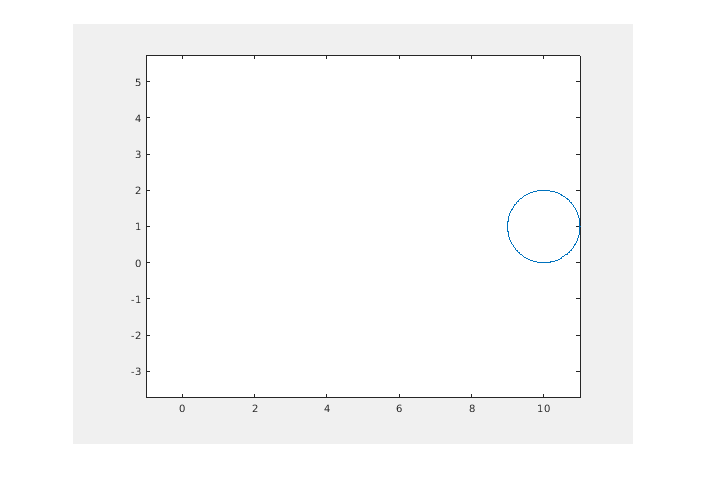

Восстановите кадры анимации при помощи imshow функция. Например, отобразите 50-ю систему координат и последнюю систему координат анимации.

imshow(frames(50).cdata)

imshow(frames(101).cdata)

Создайте движущийся круговой объект Animation и объект Animation таймера. Возвратите сгенерированные кадры анимации в обратном порядке.

Во-первых, создайте две символьных переменные, t и x. Переменная t задает параметр времени анимации. Создайте окно рисунка для анимации.

syms t x
fig1 = figure;

Создайте круговой объект Animation с помощью fanimator. Используйте t установить центр круга в (t,1) и x параметризовать периметр круга в области значений [-pi pi]. Установите ось X и ось Y быть равной длиной.

fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal

Затем используйте text функция, чтобы добавить часть текста, чтобы считать прошедшее время. Используйте num2str преобразовывать параметр времени в строку.

hold on
fanimator(@(t) text(8,3,"Timer: "+num2str(t,2)))
hold off

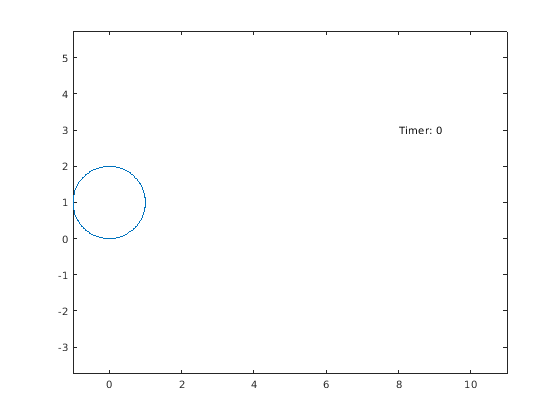

По умолчанию, fanimator создает системы координат движения остановки с 10 системами координат в единицу времени в области значений t от 0 до 10. Объект Animation по умолчанию содержит в общей сложности 101 систему координат. Используйте команду playAnimation проигрывать анимацию.

Затем возвратите массив структур систем координат от анимации в фигуре fig при помощи animationToFrame. Возвратите кадры анимации в обратном порядке путем установки 'Backwards' опция к true. Установите частоту кадров в единицу времени к 2 возвращать в общей сложности 21 систему координат.

frames = animationToFrame(fig1,'Backwards',true,'FrameRate',2)

frames=21×2 struct
    cdata
    colormap

Структура frames содержит два поля. cdata поле хранит данные изображения как массив uint8 значения.

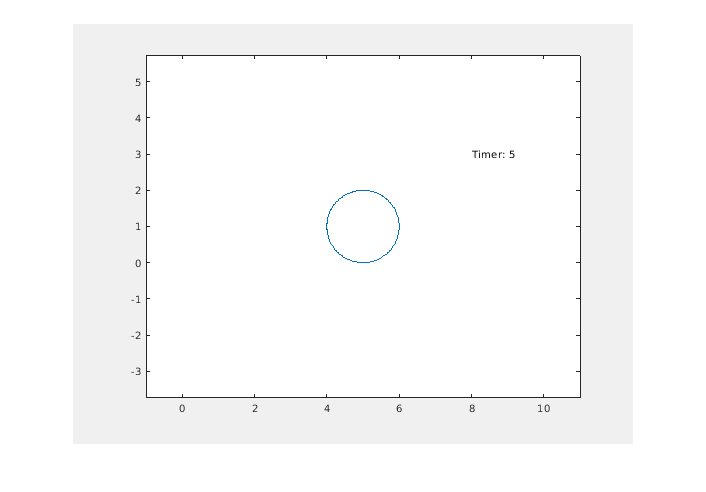

Восстановите кадры анимации при помощи imshow функция. Например, отобразите первую систему координат и 11-ю систему координат анимации в новом окне рисунка.

fig2 = figure;
imshow(frames(1).cdata)

imshow(frames(11).cdata)
