Добавьте текстовые описания в точки данных
text(___, задает Name,Value)Text свойства объектов с помощью одной или нескольких пар "имя-значение". Например, 'FontSize',14 устанавливает размер шрифта на 14 точек. Можно задать текстовые свойства с любой из комбинаций входных аргументов в предыдущих синтаксисах. Если вы задаете Position и String свойства как пары "имя-значение", затем вы не должны задавать xYZ, и txt входные параметры.
text( создает текст в Декартовых, полярных, или географических осях, заданных ax,___)ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.
t = text(___)t изменить свойства текстовых объектов после того, как они создаются. Для списка свойств и описаний, смотрите Text Properties. Можно задать выход с любым из предыдущих синтаксисов.

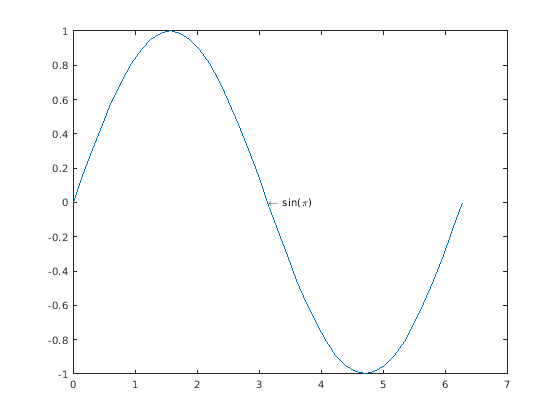

Постройте синусоиду. В точке , добавьте текстовое описание . Используйте синтаксис TeX \pi для греческой буквы . Используйте \leftarrow отобразить указывающую налево стрелу.
x = 0:pi/20:2*pi;
y = sin(x);
plot(x,y)
text(pi,0,'\leftarrow sin(\pi)')
Для списка греческих символов и другой разметки TeX, смотрите Interpreter описание свойства.

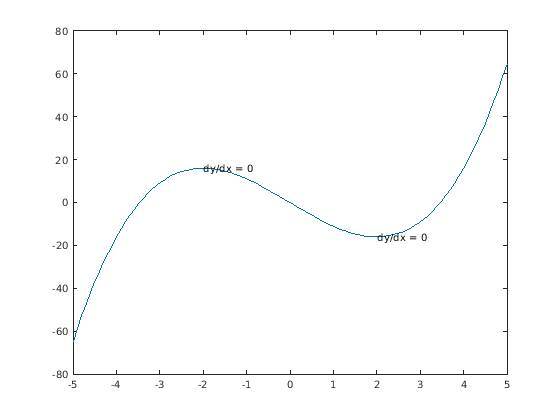

Постройте график. Добавьте тот же текст в две точки вдоль линии.
x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)
xt = [-2 2];
yt = [16 -16];
str = 'dy/dx = 0';
text(xt,yt,str)

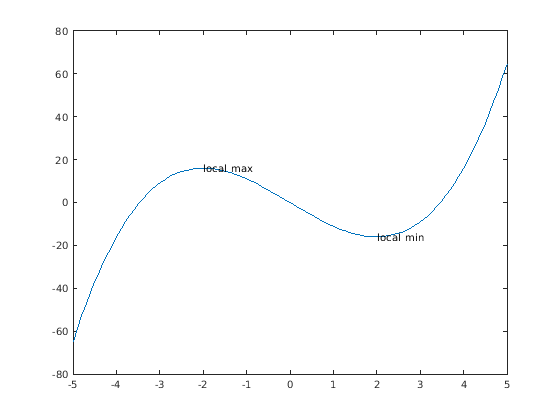

Добавьте различный текст в каждую точку путем определения str как массив ячеек.
x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)
xt = [-2 2];
yt = [16 -16];
str = {'local max','local min'};
text(xt,yt,str)
Постройте график и добавьте одно текстовое описание в оси. Отобразите многострочный текст путем определения str как массив ячеек.
plot(1:10)
str = {'A simple plot','from 1 to 10'};
text(2,7,str)

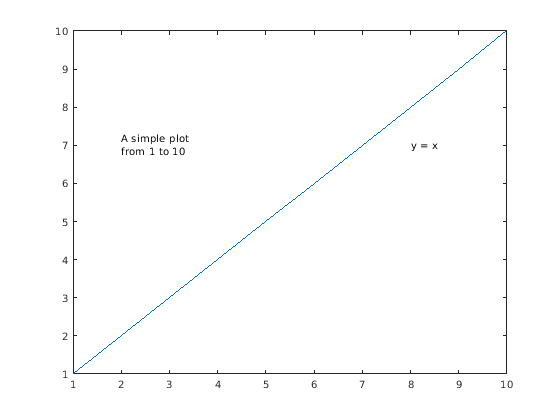

Постройте график и добавьте два текстовых описания в оси. При добавлении нескольких текстовых описаний в оси отобразите многострочный текст путем определения вложенных массивов ячеек.
plot(1:10)
str = {{'A simple plot','from 1 to 10'},'y = x'};
text([2 8],[7 7],str)
Постройте график и добавьте текстовое описание в оси. Используйте красный, размер 14 шрифтов.
plot(1:10) text(2,8,'A Simple Plot','Color','red','FontSize',14)
Постройте график и добавьте два текстовых описания вдоль линии. Возвратите текстовые объекты, t.
x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)
t = text([-2 2],[16 -16],'dy/dx = 0')
t = 2x1 Text array: Text (dy/dx = 0) Text (dy/dx = 0)
text функция создает один текстовый объект для каждого текстового описания. Таким образом, t содержит два текстовых объекта.

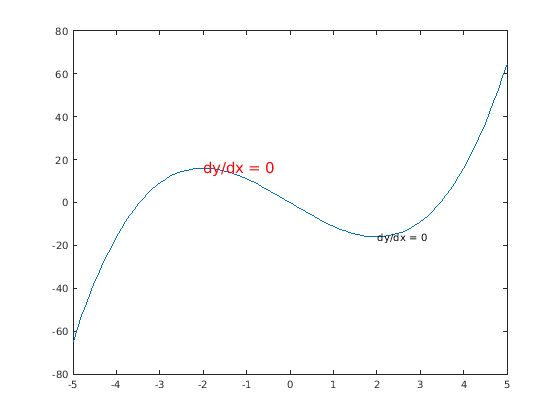

Измените цветной и размер шрифта для первого текстового объекта с помощью t(1)Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более ранний релиз, используйте set функцию вместо этого.
t(1).Color = 'red';
t(1).FontSize = 14;
x — Первая координатаПервая координата, заданная в одной из следующих форм:
Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.
Интерпретация первой координаты зависит от типа осей:
Для Осей декартовой системы координат первой координатой является x - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных осей первая координата является углом в полярных координатах θ в радианах.
Для географических осей первая координата является широтой в градусах.
x и y должны быть равные размеры.
Чтобы управлять размещением текста с отношением к заданной точке, используйте HorizontalAlignmentVerticalAlignment , и Extent свойства Text объект.
Типы данных: double | categorical | datetime | duration
y — Вторая координатаВторая координата, заданная в одной из следующих форм:
Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.
Интерпретация второй координаты зависит от типа осей:
Для Осей декартовой системы координат второй координатой является y - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных осей вторая координата является радиусом в модулях данных.
Для географических осей вторая координата является долготой в градусах.
x и y должны быть равные размеры.
Чтобы управлять размещением текста с отношением к заданной точке, используйте HorizontalAlignmentVerticalAlignment , и Extent свойства Text объект.
Типы данных: double | categorical | datetime | duration
z — Третья координатаТретья координата, заданная в одной из следующих форм:
Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.
Интерпретация третьей координаты зависит от типа осей:
Для Осей декартовой системы координат третьей координатой является z - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных и географических осей третья координата влияет на разделение на уровни текста на осях.
xY, и z должны быть равные размеры.
Чтобы управлять размещением текста с отношением к заданной точке, используйте HorizontalAlignmentVerticalAlignment , и Extent свойства Text объект.
Типы данных: double | categorical | datetime | duration
txt — Текст, чтобы отобразитьсяТекст, чтобы отобразиться, заданный как вектор символов, представляет в виде строки скаляр, символьный массив, массив строк, массив ячеек или категориальный массив.
Чтобы добавить текст в одну точку, задайте txt как вектор символов или скаляр строки. Например, text(.5,.5,'my text').
Для многострочного текста:
Используйте массив ячеек, где каждая ячейка содержит линию текста. Например, text(.5,.5,{'first','second'}).
Используйте массив строк, где каждый элемент является линией текста. Например, text(.5,.5,["first","second"]).
Используйте символьный массив с несколькими строками, где каждая строка содержит то же количество символов. Например, text(.5,.5,['first '; 'second']).
Используйте sprintf создать символ новой строки. Например, text(.5,.5,sprintf('first \nsecond')).
Если вы задаете текст как категориальный массив, MATLAB® использует значения в массиве, не категории.
Чтобы отобразить тот же текст в каждом местоположении, задайте txt как вектор символов или строка. Например, text([0 1],[0 1],'my text').
Чтобы отобразить различный текст в каждом местоположении, используйте массив ячеек. Например, text([0 1],[0 1],{'first','second'}).
Для многострочного текста используйте вложенные массивы ячеек. Например, text([0 1],[0 1],{{'first','new line'},'second'}).
Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы, используют синтаксис TeX. Для списка поддерживаемой разметки смотрите Interpreter свойство.
Чтобы включать числовые переменные в текст, используйте num2str функция.
v = 42;
txt = ['The value is ',num2str(v)];ax — Целевые осиAxes возразите | PolarAxes возразите | GeographicAxes объектЦелевые оси, заданные как Axes объект, PolarAxes объект или GeographicAxes объект. Если вы не задаете оси, то text использует текущую систему координат.
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
text(.5,.5,'my text','FontSize',14,'Color','red')Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Text Properties.
Цвет текста, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию [0 0 0] соответствует черный.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
Выравнивание по горизонтали текста относительно x значение в Position свойство, заданное как одно из значений в этой таблице. Вертикальная линия указывает где x значение находится относительно текста.
| Значение | Результат |
|---|---|
'left' (значение по умолчанию) |
|
'center' |
|
'right' |
|
Интерпретация текстовых символов, заданных как одно из этих значений:
'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.
'latex' — Интерпретируйте символы, использующие разметку LATEX.
'none' — Отобразите буквенные символы.
По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.
Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете Interpreter свойство к 'tex', поддерживаемые модификаторы следующие.
| Модификатор | Описание | Пример |
|---|---|---|
^{ } | Верхний индекс | 'text^{superscript}' |
_{ } | Индекс | 'text_{subscript}' |
\bf | Bold font | '\bf text' |
\it | Курсивный шрифт | '\it text' |
\sl | Наклонный шрифт (обычно то же самое как курсивный шрифт) | '\sl text' |
\rm | Обычный шрифт | '\rm text' |
| Название шрифта — Замена | '\fontname{Courier} text' |
| Размер шрифта — Замена | '\fontsize{15} text' |
| Цвет шрифта — Замена red, green, yellowПурпурный, blue, black, whiteсерый, darkGreen, orange, или lightBlue. | '\color{magenta} text' |
\color[rgb]{specifier} | Цвет пользовательского шрифта — Замена | '\color[rgb]{0,0.5,0.5} text' |
Эта таблица приводит поддерживаемые специальные символы с Interpreter набор свойств к 'tex'.
| Последовательность символов | Символ | Последовательность символов | Символ | Последовательность символов | Символ |
|---|---|---|---|---|---|
| α |
| υ |
| ~ |
| ∠ |
|
|
| ≤ |
|
|
| χ |
| ∞ |
| β |
| ψ |
| ♣ |
| γ |
| ω |
| ♦ |
| δ |
| Γ |
| ♥ |
| ϵ |
| Δ |
| ♠ |
| ζ |
| Θ |
| ↔ |
| η |
| Λ |
| ← |
| θ |
| Ξ |
| ⇐ |
| ϑ |
| Π |
| ↑ |
| ι |
| Σ |
| → |
| κ |
| ϒ |
| ⇒ |
| λ |
| Φ |
| ↓ |
| µ |
| Ψ |
| º |
| ν |
| Ω |
| ± |
| ξ |
| ∀ |
| ≥ |
| π |
| ∃ |
| ∝ |
| ρ |
| ∍ |
| ∂ |
| σ |
| ≅ |
| • |
| ς |
| ≈ |
| ÷ |
| τ |
| ℜ |
| ≠ |
| ≡ |
| ⊕ |
| ℵ |
| ℑ |
| ∪ |
| ℘ |
| ⊗ |
| ⊆ |
| ∅ |
| ∩ |
| ∈ |
| ⊇ |
| ⊃ |
| ⌈ |
| ⊂ |
| ∫ |
| · |
| ο |
| ⌋ |
| ¬ |
| ∇ |
| ⌊ |
| x |
| ... |
| ⊥ |
| √ |
| ´ |
| ∧ |
| ϖ | \0 | ∅ |
| ⌉ |
| 〉 |
| | |
| ∨ |
| 〈 |
| © |
Чтобы использовать разметку LATEX, установите Interpreter свойство к 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.
Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontNameFontWeight , и FontAngle свойства не оказывают влияние. Чтобы изменить стиль шрифта, используйте разметку LATEX.
Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.
Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.
По умолчанию, Clipping свойство для текстовых объектов установлено в 'off' таким образом, текст может появиться вне осей. Чтобы отсечь текст к контурам осей, установите свойство на 'on'.
