pctransform
Преобразуйте 3-D облако точек
Описание
ptCloudOut = pctransform(ptCloudIn,tform)tform к облаку точек, ptCloudIn. Преобразование может быть твердым или нетвердым преобразованием.
ptCloudOut = pctransform(ptCloudIn,D)D смещения к облаку точек. Преобразование облака точек с помощью поля define смещения переводы относительно каждой точки в облаке точек.
Примеры
Аффинные преобразования 3-D облака точек
Этот пример показывает аффинное преобразование 3-D облака точек. Заданное прямое преобразование может быть твердым или нетвердым преобразованием. Показанные преобразования включают вращение (твердое преобразование) и сдвигающий (нетвердое преобразование) облака точки ввода.
Считайте облако точек в рабочую область.
ptCloud = pcread('teapot.ply');Вращение 3-D облака точек
Создайте объект смежного преобразования, который задает 45 вращений степени вдоль оси z.
A = [cos(pi/4) sin(pi/4) 0 0; ... -sin(pi/4) cos(pi/4) 0 0; ... 0 0 1 0; ... 0 0 0 1]; tform = affine3d(A);
Преобразуйте облако точек.
ptCloudOut1 = pctransform(ptCloud,tform);
Сдвиг 3-D облака точек
Создайте объект смежного преобразования, который задает сдвиг вдоль оси X.
A = [1 0 0 0; ... 0.75 1 0 0; ... 0.75 0 1 0; ... 0 0 0 1]; tform = affine3d(A);
Преобразуйте облако точек.
ptCloudOut2 = pctransform(ptCloud,tform);
Отобразите исходные и аффинные преобразованные 3-D облака точек

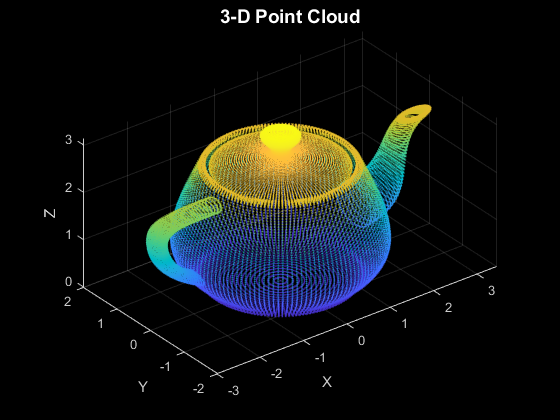

Постройте исходное 3-D облако точек.
figure1 = figure('WindowState','normal'); axes1 = axes('Parent',figure1); pcshow(ptCloud,'Parent',axes1); xlabel('X'); ylabel('Y'); zlabel('Z'); title('3-D Point Cloud','FontSize',14)

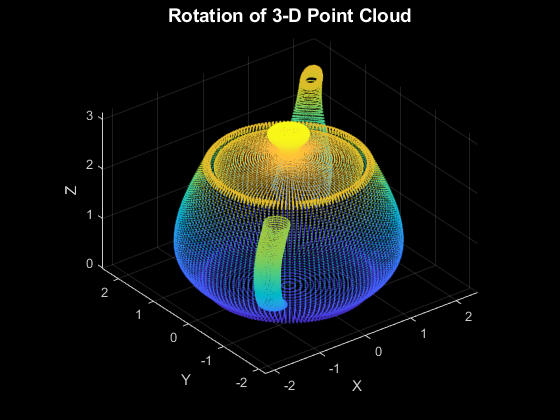

% Plot the rotation and shear affine transformed 3-D point clouds. figure2 = figure('WindowState','normal'); axes2 = axes('Parent',figure2); pcshow(ptCloudOut1,'Parent',axes2); xlabel('X'); ylabel('Y'); zlabel('Z'); title({'Rotation of 3-D Point Cloud'},'FontSize',14)

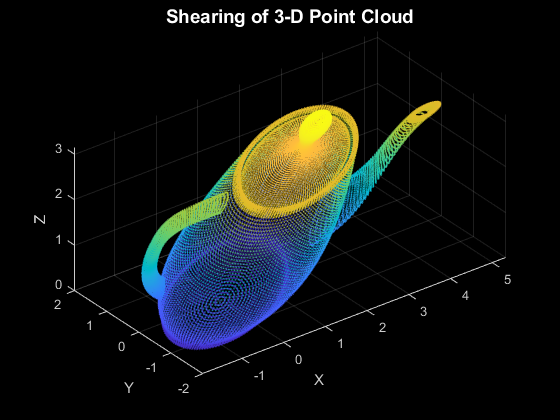

figure3 = figure('WindowState','normal'); axes3 = axes('Parent',figure3); pcshow(ptCloudOut2,'Parent',axes3); xlabel('X'); ylabel('Y'); zlabel('Z'); title({'Shearing of 3-D Point Cloud'},'FontSize',14)
Преобразование облака точек Используя поле смещения
Считайте облако точек в рабочую область.
ptCloud = pcread('teapot.ply');Создайте поле D смещения из того же размера как облако точек.
D = zeros(size(ptCloud.Location));
Установите значение поля смещения вдоль оси X для первой половины точек к 7.
pthalf = ptCloud.Count/2; D(1:pthalf,1) = 7;
Извлеките индексы точек в видимой области (ROI) с помощью pointCloud метод findNeighborsInRadius. Установите значение поля смещения вдоль x-, y-, и ось z для точек в ROI к 4, 4, и-2, соответственно.
indices = findNeighborsInRadius(ptCloud,[0 0 3.1],1.5); D(indices,1:2) = 4; D(indices,3) = -2;
Преобразуйте облако точек с помощью поля смещения.
ptCloudOut = pctransform(ptCloud,D);
Отобразите исходное и преобразованное облако точек.

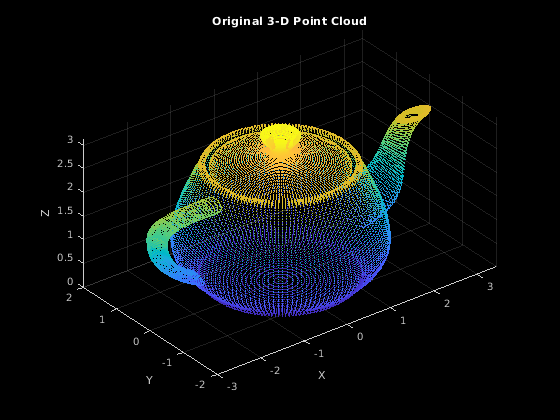

figure pcshow(ptCloud) xlabel('X'); ylabel('Y'); zlabel('Z'); title('Original 3-D Point Cloud')

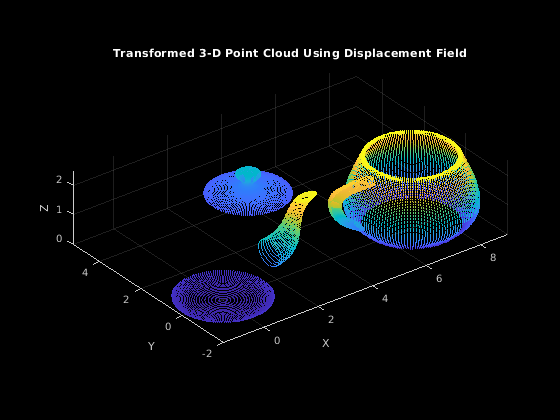

figure pcshow(ptCloudOut) xlabel('X'); ylabel('Y'); zlabel('Z'); title('Transformed 3-D Point Cloud Using Displacement Field')
