Модель, анализируйте шаблон и сравните усиления различных типов рупорных антенн. Рупорные антенны являются по существу разделом волновода, где открытый конец зажжен, чтобы обеспечить переход к областям свободного пространства. Эта антенна является простой разработкой линии электропередачи волновода. Возможно оставить волновод открытым и позволить сигналу изойти, но это не эффективно. Сигналы, проводящие волновод, видят внезапный переход от волновода до свободного пространства, которые заставляют сигналы быть отраженными назад вдоль волновода как постоянные волны. Чтобы преодолеть эту проблему, волновод может быть заострен или зажжен для обеспечения постепенного перехода от импеданса волновода к тому из свободного пространства.

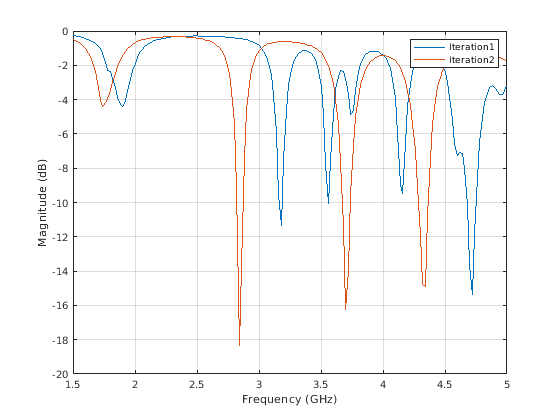

Анализируйте много характеристики полосы фрактальных антенн и сравните размер фрактальных антенн с обычными антеннами. Термин фрактал означает неправильный фрагмент. Фрактал является грубой или фрагментированной геометрической фигурой, которая может быть подразделена на части, каждая из которых является уменьшаемым размером целого. Фрактальные конфигурации применяются к элементам антенны, который помогает в создании антенн компактного размера и много поведения полосы. Эти характеристики требуются в маленьких и сложных схемах. Фрактальные антенны являются многополосным, высоким усилением, скромными антеннами. Они компактны относительно обычных антенн из-за их эффективного характера заполнения пробела.

Разработка и реализация прямоугольная, круговая, треугольная и эллиптическая микрополосковая линия закрашенной фигуры антенны, выполняющие ISM (Промышленный Научный и Медицинский) полоса.

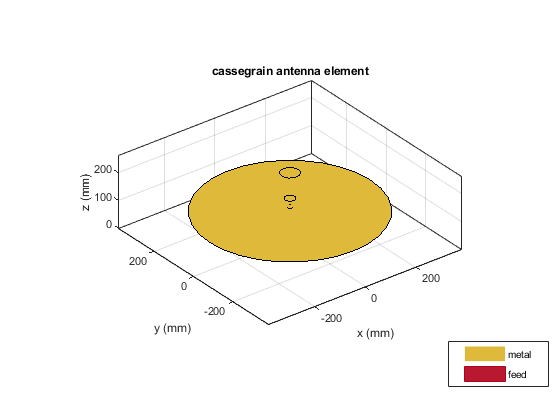

Проектируйте и анализируйте cassegrain антенну.

Антенна Discone для телевизионного вещания.

BiquaYagi для приложений Wi-Fi.

Волновод со слотами для высокочастотных приложений.

Сравнивает результаты, опубликованные в [1] для Архимедовой спиральной антенны с теми полученное использование модели тулбокса спиральной антенны. Архимедова спиральная антенна 2D руки (r = R ϕ) может рассматриваться как диполь, руки которого были перенесены в форму Архимедовой спирали. Эта идея прибыла от Эдвина Тернера приблизительно 1 954.

Вычисляет производительность двух линейно поляризованных антенн закрашенной фигуры.

Создайте и анализируйте резонирующую систему беспроводной передачи степени (WPT) типа связи с акцентом на концепции, такие как резонирующий режим, связывая эффект и шаблон магнитного поля. Анализ основан на системе с 2 элементами спиральных резонаторов.

Проектирует инвертированную антенну сектора Амоса.

Этот пример проектирует PIFA для приложений беспроводной связи.

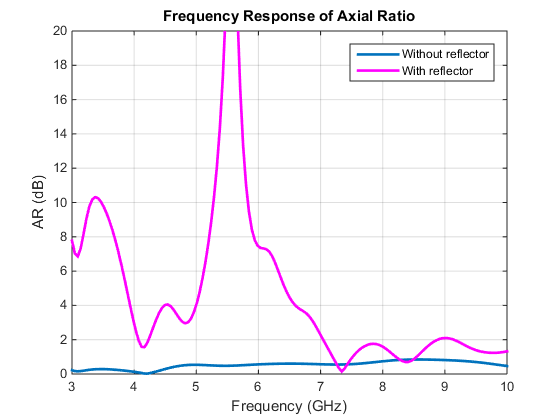

Спиральная антенна является по сути широкополосной связью и двунаправленным теплоотводом. Этот пример будет анализировать поведение антенны логарифмической спирали, поддержанной отражателем [1]. Спираль и отражатель являются Совершенными электрическими проводниками (PEC).

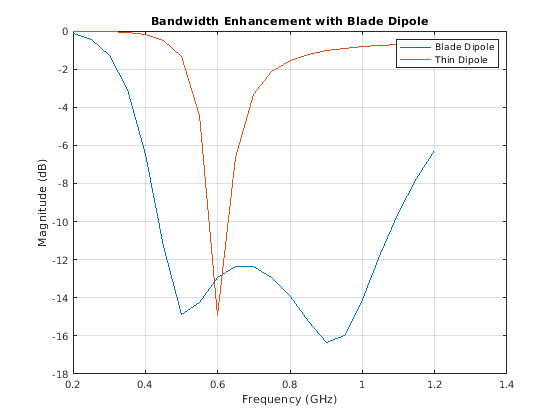

Анализ блейд-диполя как один элемент и в 2 X 2 массива с акцентом на его широкополосное поведение.

Спроектируйте двойную настраивающую сеть соответствия L-раздела между резистивным источником и емкостной загрузкой в форме маленького монополя. L-раздел состоит из двух индукторов. Сеть достигает сопряженного соответствия и гарантирует передачу максимальной мощности на одной частоте. Этот пример требует следующего продукта:

В он - наиболее каноническая форма, микрополосковая антенна закрашенной фигуры состоит из исходящей закрашенной фигуры на одной стороне диэлектрической подложки и наземной плоскости с другой стороны. Микрополосковые антенны закрашенной фигуры исходят, в основном, как широко открыто-открытые полуволновые микрополосковые резонаторы. Длина L прямоугольной закрашенной фигуры для основного режима возбуждения немного меньше λ/2. Для хорошей производительности антенны обычно желаема толстая диэлектрическая подложка, имеющая низкую диэлектрическую постоянную, поскольку она обеспечивает большую пропускную способность и четко определенный луч. Прямоугольная микрополосковая антенна закрашенной фигуры обычно излучает линейно поляризованную волну приблизительно с усилением 6-7 dBi в развороте. Более высокие усиления (до 10 dBi) могут быть достигнуты при помощи средних значений различного включая большие высоты закрашенной фигуры и паразитные закрашенные фигуры.

Оптимизирует антенну Яги-Uda с 6 элементами и для направленности и для 300Ω входное соответствие с помощью глобального метода оптимизации. Диаграммы направленности и входной импеданс антенн чувствительны к параметрам, которые задают их формы. Многомерная поверхность, по которой должна быть выполнена такая оптимизация, имеет несколько локальных оптимумов. Это делает задачу из нахождения правильного набора параметров, удовлетворяющих целям оптимизации особенно сложный, и требует использования глобальных методов оптимизации. Один такой метод является поиском шаблона, прямой основанный на поиске метод оптимизации, который привел к впечатляющим результатам для оптимизации проекта антенны.

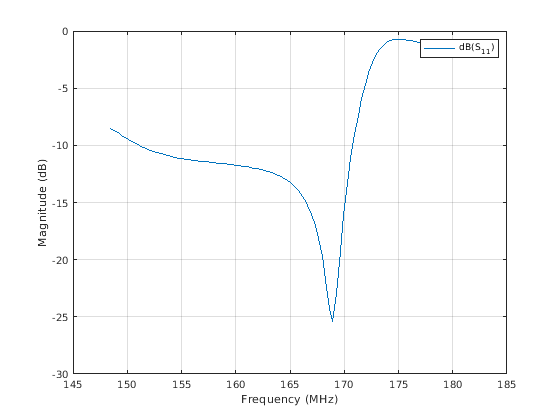

Оптимизирует антенну Яги-Uda с 6 элементами и для направленности и для 50 входных соответствий с помощью названной суррогатной оптимизации метода глобальной оптимизации. Диаграммы направленности и входной импеданс антенн чувствительны к параметрам, которые задают их формы. Многомерная поверхность, по которой должна быть выполнена такая оптимизация, имеет несколько локальных оптимумов. Это делает задачу из нахождения правильного набора параметров, удовлетворяющих целям оптимизации особенно сложный, и требует использования глобальных методов оптимизации. Эта антенна Яги-Uda предназначается для операции как часть станции повторителя в настройке Любительского радио.
