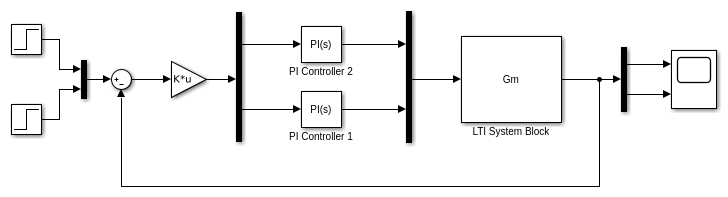

Для системы LTI одно входа входной сигнал является скаляром. Для нескольких - входные системы, объедините системные входные параметры в векторный сигнал, с помощью блоков, таких как:

Для системы LTI одно выхода выходной сигнал является скаляром. Для нескольких - выходные системы, выходной сигнал является вектором. Чтобы разделить систему выходные параметры в скалярные сигналы, используйте блоки, такие как:

Задайте линейную систему для блока как выражение MATLAB^® или переменная в рабочем пространстве MATLAB, рабочем пространстве модели или словаре данных. Моделью может быть SISO или MIMO.

Большинство линейных независимых от времени моделей динамической системы поддерживается, кроме:

Заданная модель должна быть соответствующей (см. isproper).

Модель может быть или непрерывным временем или дискретным временем. Когда блок LTI system находится в модели Simulink с синхронным государственным контролем (см. блок State Control), необходимо задать модель дискретного времени.

Simulink преобразует модель в свое пространство состояний, эквивалентное до инициализации симуляции.

Если линейная система находится в форме пространства состояний, задайте значения начального состояния как вектор со столькими записями, сколько система имеет состояния. Если вы задаете скалярное значение, блок применяет то значение к каждому состоянию в системе. Значение по умолчанию, [], инициализирует все состояния, чтобы обнулить.

Концепция начального состояния не четко определена для линейных систем, которые не находятся в форме пространства состояний, такой как модели нулей, полюсов и усиления или передаточные функции. Для таких моделей начальное состояние зависит от выбора координат состояния, используемых алгоритмом реализации. В результате блок игнорирует этот параметр для таких моделей.
