Регистрируйте Большие данные из модели

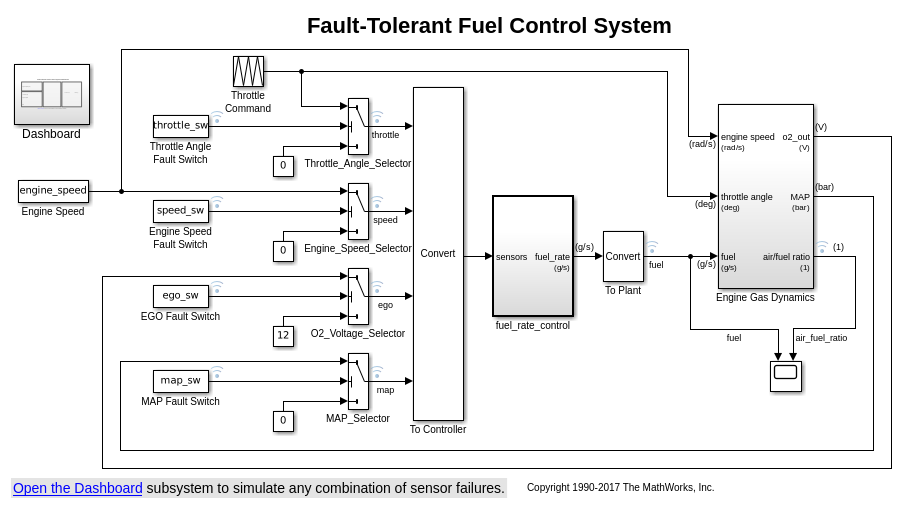

Откройте модель sldemo_fuelsys в качестве примера.

open_system('sldemo_fuelsys')

Выберите Configuration Parameters> Data Import/Export> данные о Log Dataset к файлу.

set_param('sldemo_fuelsys','LoggingToFile','on')

Симулируйте модель.

sim('sldemo_fuelsys')

MAT-файл out.mat появляется в вашей текущей папке. Файл содержит данные для регистрируемых сигналов, таких как fuel (который является на корневом уровне модели).

В командной строке создайте DatasetRef объект, который относится к переменной логгирования по наименованию, sldemo_fuelsys_output.

DSRef = Simulink.SimulationData.DatasetRef('out.mat','sldemo_fuelsys_output');

Предварительный просмотр Большие данные

Используйте фигурные скобки ({ и }) извлекать элемент сигнала fuel, который является десятым элементом в DSRef, как Simulink.SimulationData.Signal объект, который содержит SimulationDatastore объект.

SimDataSig = DSRef{10};

Более легко взаимодействовать с SimulationDatastore объект, который находится в Values свойство Signal объект, сохраните указатель в переменной под названием DStore.

DStore = SimDataSig.Values;

Определите, partitionable ли datastore.

if isPartitionable(DStore)
    disp('Datastore is partitionable.')
else
    disp('Datatstore is not partitionable.')
end

Datatstore is not partitionable.
