Генерация сигналов

После того, как вы создаете необходимые объекты настройки, описанные в, Создают Объекты Настройки, можно использовать объекты сгенерировать желаемую форму волны формата WLAN.

IEEE^® 802.11™ ^[1]стандарты задает модуль данных о протоколе процедуры соответствия физического уровня (PLCP) (PPDU) как модуль передачи на физическом уровне. Для подробного описания структур поля PPDU для каждого формата передачи смотрите Структуру WLAN PPDU.

Формат HE PPDU

В HE существует четыре поддерживаемые режима передачи: отдельный пользователь, отдельный пользователь расширил область значений, основанную на триггере, и многопользовательскую.

Формат DMG PPDU

В DMG существует три физических уровня (PHY) поддерживаемые схемы модуляции: управляйте, один поставщик услуг и OFDM.

Формат S1G PPDU

В S1G существует три режима передачи: S1G_LONG, S1G_SHORT и S1G_1M. Каждый режим передачи имеет определенную структуру преамбулы PPDU.

VHT, HT и Формат non-HT PPDUs

VHT, HT и non-HT PPDU форматы состоят из преамбулы и полей данных.

Используйте функции WLAN Toolbox™, чтобы сгенерировать полную форму волны PPDU или отдельные формы волны поля PPDU.

Сгенерируйте полную форму волны PPDU с помощью wlanWaveformGenerator функция, чтобы заполнить все поля PPDU (преамбула и данные) в одном вызове. wlanWaveformGenerator принимает немного потока, объект настройки формата (wlanHESUConfig, wlanHEMUConfig, wlanDMGConfig, wlanS1GConfig wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig) и Name,Value пары, чтобы сконфигурировать форму волны.

Сгенерируйте формы волны WLAN

Открыть скрипт

Сгенерируйте HE, DMG, S1G, VHT, HT-mixed и формы волны формата non-HT. Варьируйтесь параметры конфигурации и постройте формы волны, чтобы подсветить различия в формах волны и частотах дискретизации.

В каждом разделе этого примера, вас:

Создайте специфичный для формата объект настройки.
Создайте вектор информационных битов для пакетной полезной нагрузки данных. Внутренне, wlanWaveformGeneration функциональные циклы через вектор битов как много раз по мере необходимости, чтобы сгенерировать конкретное количество пакетов.
Сгенерируйте специфичную для формата форму волны и постройте ее. Для графического вывода, потому что никакая фильтрация не применяется к форме волны и уровню сверхдискретизации, 1, установите уровень выборки, равный пропускной способности канала.

Сгенерируйте форму волны формата HE отдельного пользователя

Создайте однопользовательский HE (SU HE) объект настройки и форма волны. Используя Name,Value пары, задайте 4 пакета и 15 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHESU = wlanHESUConfig;
bits = [1;0;0;1;1];
hesuWaveform = wlanWaveformGenerator(bits,cfgHESU, ...
    'NumPackets',4,'IdleTime',15e-6);

Постройте форму волны формата HE отдельного пользователя, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(hesuWaveform)-1)/fs)*1e6;
plot(time,abs(hesuWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

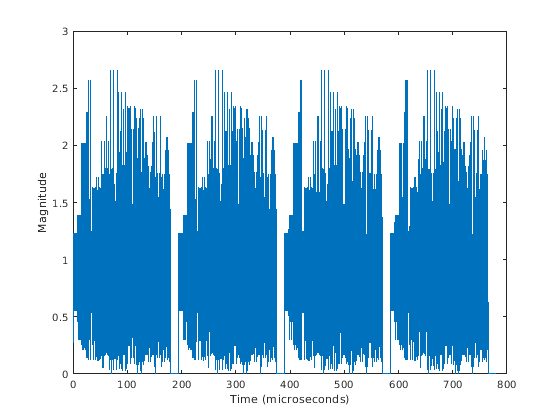

График показывает четыре пакета формата HE отдельного пользователя с каждым пакетом, разделенным на 15 микросекунд времени простоя.

Сгенерируйте многопользовательскую форму волны формата HE

Создайте многопользовательский HE (HE МУ) объект настройки и форма волны. Используя Name,Value пары, задайте 3 пакета и 30 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHEMU = wlanHEMUConfig(192);
bits = [1;0;0;1;1];
hemuWaveform = wlanWaveformGenerator(bits,cfgHEMU, ...
    'NumPackets',3,'IdleTime',30e-6);

Постройте многопользовательскую форму волны формата HE, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(hemuWaveform)-1)/fs)*1e6;
plot(time,abs(hemuWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

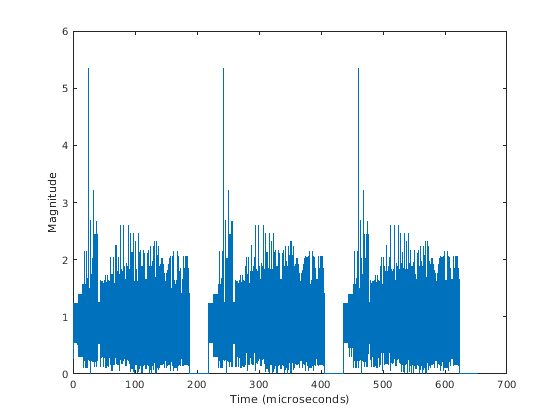

График показывает три многопользовательских пакета формата HE с каждым пакетом, разделенным на 30 микросекунд времени простоя.

Сгенерируйте форму волны формата DMG

Создайте объект настройки DMG и форму волны. Используя Name,Value пары, присвойте 13 для MCS, который задает форму волны OFDM, 4 пакета, и 2 микросекунды времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgDMG = wlanDMGConfig('MCS',13);
bits = [1;0;0;1;1];
dmgWaveform = wlanWaveformGenerator(bits,cfgDMG, ...
    'NumPackets',4,'IdleTime',2e-6);

Постройте форму волны формата DMG, масштабируя ось X относительно пропускной способности канала.

fs = 2640e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(dmgWaveform)-1)/fs)*1e6;
plot(time,abs(dmgWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

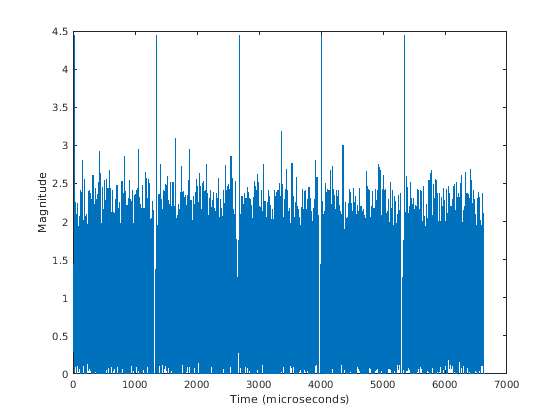

График показывает четыре пакета формата DMG с каждым пакетом, разделенным на 2 микросекунды времени простоя.

Сгенерируйте форму волны формата S1G

Создайте объект настройки sub-1-GHz (S1G) и форму волны. Используя Name,Value пары, задайте пропускную способность канала на 4 МГц, 3 пакета, и 15 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgS1G = wlanS1GConfig('ChannelBandwidth','CBW4');
bits = [1;0;0;1;1];

s1gWaveform = wlanWaveformGenerator(bits,cfgS1G, ...
    'NumPackets',3,'IdleTime',15e-6);

Постройте форму волны формата S1G, масштабируя ось X относительно пропускной способности канала.

fs = 4e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(s1gWaveform)-1)/fs)*1e6;
plot(time,abs(s1gWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

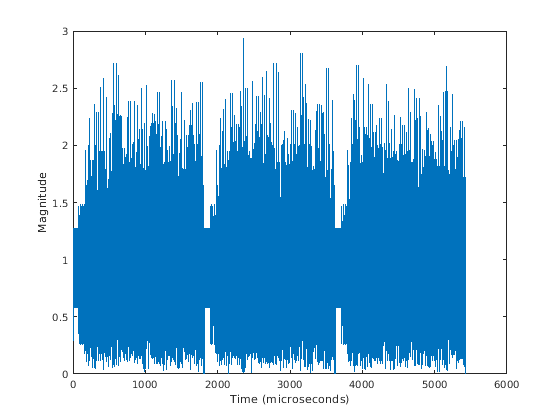

График показывает три пакета формата S1G с каждым пакетом, разделенным на 15 микросекунд времени простоя.

Сгенерируйте форму волны формата VHT

Создайте объект настройки VHT и форму волны. Используя Name,Value пары, задайте 5 пакетов и 20 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgVHT = wlanVHTConfig;
bits = [1;0;0;1;1];
vhtWaveform = wlanWaveformGenerator(bits,cfgVHT, ...
    'NumPackets',5,'IdleTime',20e-6);

Постройте форму волны формата VHT, масштабируя ось X относительно пропускной способности канала.

fs = 80e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(vhtWaveform)-1)/fs)*1e6;
plot(time,abs(vhtWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

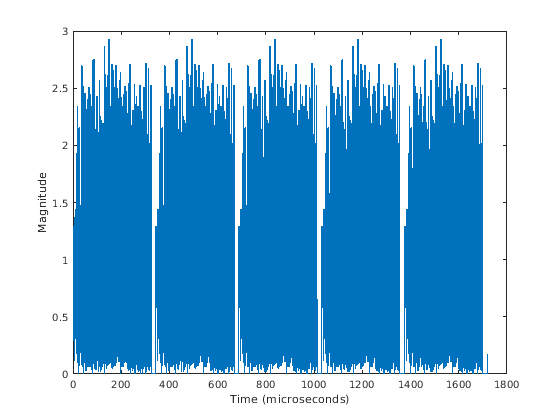

График показывает пять пакетов формата VHT с каждым пакетом, разделенным на 20 микросекунд времени простоя.

Сгенерируйте форму волны формата HT

Создайте объект настройки HT и форму волны. Используя Name,Value пары, задайте 5 пакетов и 30 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHT = wlanHTConfig;
bits = [1;0;0;1;1];
htWaveform = wlanWaveformGenerator(bits,cfgHT, ...
    'NumPackets',5,'IdleTime',30e-6);

Постройте форму волны формата HT, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(htWaveform)-1)/fs)*1e6;
plot(time,abs(htWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

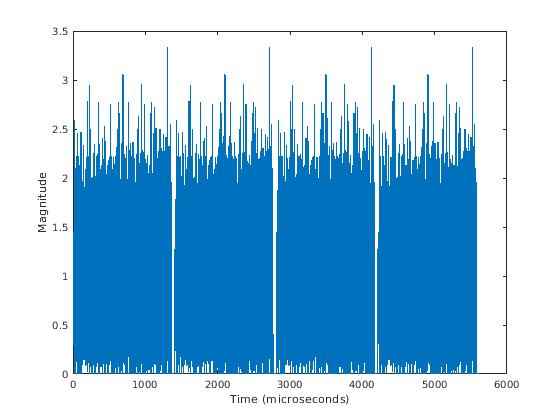

График показывает пять пакетов формата HT с 30 микросекундами времени простоя, разделяя каждый пакет.

Сгенерируйте формат Non-HT форма волны DSSS

Создайте настройку non-HT, возражают и генерируют формат non-HT форма волны DSSS со скоростью передачи данных на 2 Мбит/с. Используя Name,Value пары, задайте 2 пакета и 5 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgNonHT = wlanNonHTConfig('Modulation','DSSS','DataRate','2Mbps');
bits = [1;0;0;1;1];
nhtDSSSWaveform = wlanWaveformGenerator(bits,cfgNonHT, ...
    'NumPackets',2,'IdleTime',5e-6);

Постройте Формат non-HT форма волны DSSS, масштабируя ось X относительно пропускной способности канала. Как задано в IEEE 802.11-2012, Раздел 17.1.1, пропускная способность канала составляет 11 МГц для DSSS.

fs = 11e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(nhtDSSSWaveform)-1)/fs)*1e6;
plot(time,real(nhtDSSSWaveform),'.')
xlabel ('Time (microseconds)');
ylabel('Re[nhtDSSSWaveform]');
axis([8190,8200,-1.1,1.1])

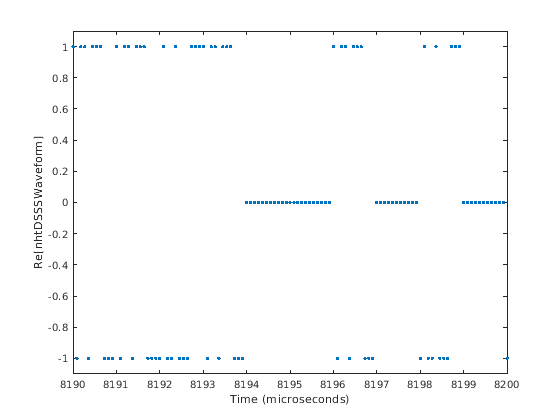

Демонстрационные значения в модуляции DSSS –1 или 1. График показывает действительные значения для раздела формы волны, которая включает заключительную часть первого пакета, период неактивности с 5 микросекундами и начало второго пакета для формата non-HT, DSSS модулировал форму волны.

Сгенерируйте формат Non-HT форма волны OFDM

Создайте объект настройки non-HT и форму волны. Используя Name,Value пары, задайте 4 пакета и 45 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgNonHT = wlanNonHTConfig;
bits = [1;0;0;1;1];
nhtWaveform = wlanWaveformGenerator(bits,cfgNonHT, ...
    'NumPackets',4,'IdleTime',45e-6);

Постройте формат non-HT форма волны OFDM, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(nhtWaveform)-1)/fs)*1e6;
plot(time,abs(nhtWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

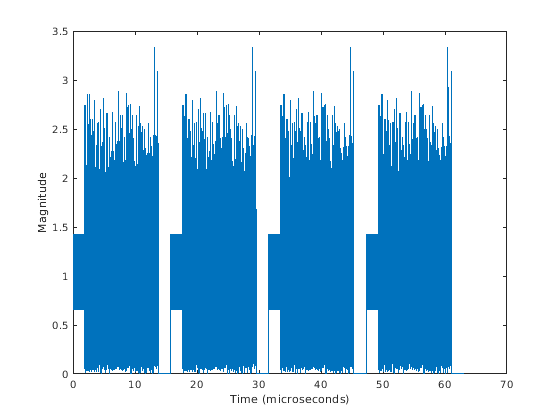

График показывает четыре формата non-HT, OFDM модулировал пакеты с 45 микросекундами времени простоя, разделяя каждый пакет.

Формы волны отдельных полей PPDU

Можно также создать VHT, HT или non-HT PPDU форма волны путем генерации и конкатенации форм волны для отдельных полей PPDU.

Формат PPDU	Отдельные полевые функции
VHT	`wlanLSTF`, `wlanLLTF`, `wlanLSIG`, `wlanVHTSTF`, `wlanVHTLTF`, `wlanVHTSIGA`, `wlanVHTSIGB`, и `wlanVHTData`
HT	`wlanLSTF`, `wlanLLTF`, `wlanLSIG`, `wlanHTSTF`, `wlanHTLTF`, `wlanHTSIG`, и `wlanHTData`
Non-HT для модуляции OFDM	`wlanLSTF`, `wlanLLTF`, `wlanLSIG`, и `wlanNonHTData`

При генерации отдельных форм волны поля PPDU, позволяет вам экспериментировать с отдельными полями, не генерируя целый PPDU.
