pzplot
Диаграмма нулей и полюсов модели динамической системы с опциями настройки графика
Описание
h = pzplot(sys)sys динамической системы и возвращается, график обрабатывают h к графику. Используйте эту функцию, чтобы сгенерировать нулевую полюсом карту с настраиваемыми опциями графика, такими как FreqUnitsЕдиницы измерения времени, и IOGrouping. Для получения дополнительной информации об использовании и интерпретация нулевых полюсом карт, смотрите pzmap.
pzplot( строит полюса и нули передачи модели
sys)sys динамической системыX и o указывает на полюса и нули соответственно.
pzplot( графики в оси заданы ax,...)ax вместо текущей оси gca.
pzplot(..., строит полюса и нули передачи с опциями, заданными в plotoptions)plotoptions. Для получения дополнительной информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики.
Примеры
Диаграмма нулей и полюсов с пользовательским заголовком графика
Постройте полюса и нули системы непрерывного времени, представленной следующей передаточной функцией:
sys = tf([2 5 1],[1 3 5]);
h = pzplot(sys);
grid on

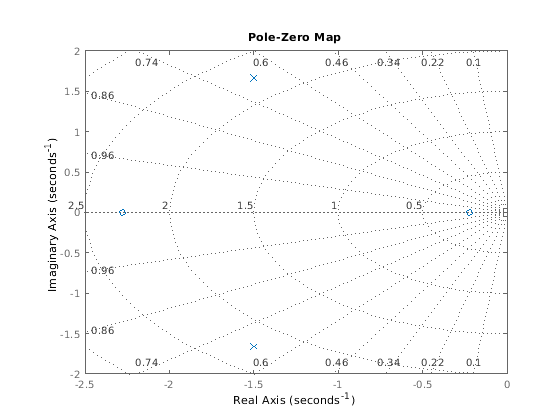

Включение сетки отображает линии постоянного коэффициента затухания (дзэта) и линии постоянной собственной частоты (wn). Эта система имеет два действительных нуля, отмеченные o на графике. Система также имеет пару комплексных полюсов, отмеченных x.

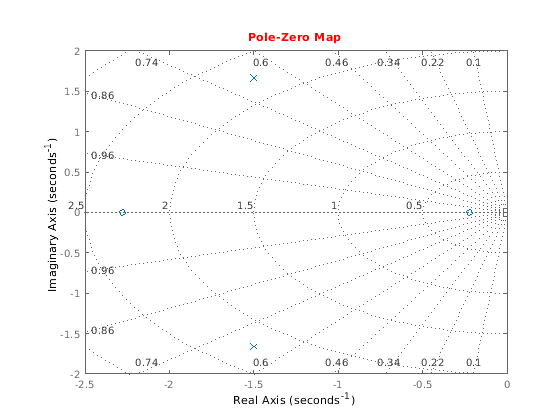

Измените цвет заголовка графика. Для этого используйте указатель графика, h.
p = getoptions(h); p.Title.Color = [1,0,0]; setoptions(h,p);
Диаграмма нулей и полюсов многоуровневых моделей
В данном примере загрузите массив 3 на 1 моделей передаточной функции.
load('tfArrayMargin.mat','sys'); size(sys)
3x1 array of transfer functions. Each model has 1 outputs and 1 inputs.
Постройте полюса и нули массива моделей. Задайте цвета для каждой модели. В данном примере используйте красный для первой модели, зеленой для второго и синего для третьей модели в массиве.
pzplot(sys(:,:,1),'r',sys(:,:,2),'g',sys(:,:,3),'b');
Диаграмма нулей и полюсов с пользовательскими опциями
Постройте полюса и нули системы непрерывного времени, представленной следующей передаточной функцией пользовательским набором опции:
Создайте пользовательский набор опции с помощью pzoptions.
plotoptions = pzoptions;
В данном примере задайте сетку, чтобы отобразиться.
plotoptions.Grid = 'on';Используйте заданные опции, чтобы создать нулевую полюсом карту передаточной функции.
h = pzplot(tf([2 5 1],[1 3 5]),plotoptions);

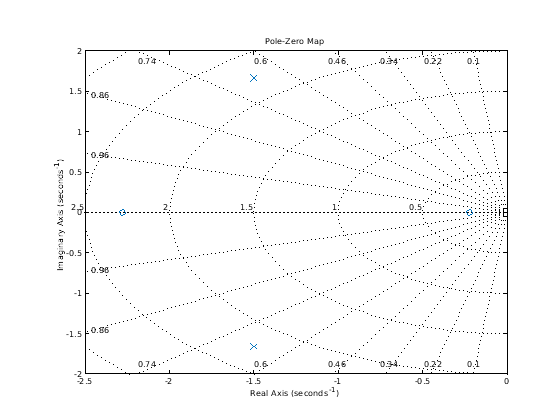

Включение сетки отображает линии постоянного коэффициента затухания (дзэта) и линии постоянной собственной частоты (wn). Эта система имеет два действительных нуля, отмеченные o на графике. Система также имеет пару комплексных полюсов, отмеченных x.
