sys = zpk(zeros,poles,gain) создает модель нулей, полюсов и усиления непрерывного времени с zeros и poles заданный как векторы и скалярное значение gain. Выход sys zpk объект модели, хранящий данные модели. Установите zeros или poles к [] для систем без нулей или полюсов. Эти два входных параметров не должны иметь равной длины и потребности модели не быть соответствующими (то есть, иметь избыток полюсов).

sys = zpk(zeros,poles,gain,ts) создает модель нулей, полюсов и усиления дискретного времени с шагом расчета ts. Установите ts к -1 или [] оставить шаг расчета незаданным.

sys = zpk(zeros,poles,gain,ltiSys) создает модель нулей, полюсов и усиления со свойствами, наследованными от модели ltiSys динамической системы, включая шаг расчета.

sys = zpk(m) создает модель нулей, полюсов и усиления, которая представляет статическое усиление, m.

sys = zpk(___,Name,Value) Свойства наборов модели нулей, полюсов и усиления, использующей один или несколько аргументов пары "имя-значение" для любой из предыдущих комбинаций входных аргументов.

sys = zpk(ltiSys) преобразует модель ltiSys динамической системы к модели нулей, полюсов и усиления.

sys = zpk(ltiSys,component) преобразует заданный component из ltiSys к форме модели нулей, полюсов и усиления. Используйте этот синтаксис только когда ltiSys идентифицированная модель линейного независимого от времени (LTI), такая как idss или idtf модель.

s = zpk('s') создает специальную переменную s то, что можно использовать в рациональном выражении, чтобы создать модель нулей, полюсов и усиления непрерывного времени. Используя рациональное выражение может иногда быть легче и более интуитивным, чем определение полиномиальных коэффициентов.

z = zpk('z',ts) создает специальную переменную z то, что можно использовать в рациональном выражении, чтобы создать модель нулей, полюсов и усиления дискретного времени. Оставить шаг расчета незаданным, набор ts входной параметр к -1.

Входные параметры

`zeros` — Нули модели нулей, полюсов и усиления
вектор-строка | `Ny`- `Nu` массив ячеек векторов-строк

Нули модели нулей, полюсов и усиления в виде:

Вектор-строка для моделей SISO. Например, используйте [1,2+i,2-1] создать модель с нулями в s = 1, s = 2+i, и s = 2-i. Для примера смотрите Непрерывное время Модель Нулей, полюсов и усиления SISO.
Ny- Nu массив ячеек векторов-строк, чтобы задать модель нулей, полюсов и усиления MIMO, где Ny количество выходных параметров и Nu количество входных параметров. Для примера смотрите Дискретное время Модель Нулей, полюсов и усиления MIMO.

Например, если a realp настраиваемый параметр с номинальной стоимостью 3, затем можно использовать zeros = [1 2 a] создать genss модель с нулями в s = 1 и s = 2 и настраиваемый нуль в s = 3.

Также свойство zpk объект. Этот входной параметр устанавливает начальное значение свойства Z.

`poles` — Полюса модели нулей, полюсов и усиления
вектор-строка | `Ny`- `Nu` массив ячеек векторов-строк

Полюса модели нулей, полюсов и усиления в виде:

Вектор-строка для моделей SISO. Для примера смотрите Непрерывное время Модель Нулей, полюсов и усиления SISO.
Ny- Nu массив ячеек векторов-строк, чтобы задать модель нулей, полюсов и усиления MIMO, где Ny количество выходных параметров и Nu количество входных параметров. Для примера смотрите Дискретное время Модель Нулей, полюсов и усиления MIMO.

Также свойство zpk объект. Этот входной параметр устанавливает начальное значение свойства P.

`gain` — Усиление модели нулей, полюсов и усиления
скаляр | `Ny`- `Nu` массив ячеек векторов-строк

Усиление модели нулей, полюсов и усиления в виде:

Скаляр для моделей SISO. Для примера смотрите Непрерывное время Модель Нулей, полюсов и усиления SISO.
Ny- Nu матрица, чтобы задать модель нулей, полюсов и усиления MIMO, где Ny количество выходных параметров и Nu количество входных параметров. Для примера смотрите Дискретное время Модель Нулей, полюсов и усиления MIMO.

Также свойство zpk объект. Этот входной параметр устанавливает начальное значение свойства K.

`ts` Размер шага
скаляр

Шаг расчета в виде скаляра. Также свойство zpk объект. Этот входной параметр устанавливает начальное значение свойства Ts.

`ltiSys` — Динамическая система
модель динамической системы | массив моделей

Динамическая система в виде SISO или модели динамической системы MIMO или массива моделей динамической системы. Динамические системы, которые можно использовать, включают:

Непрерывное время или дискретное время числовые модели LTI, такие как tf, zpk, ss, или pid модели.
Обобщенные или неопределенные модели LTI такой как genss или uss Модели (Robust Control Toolbox). (Используя неопределенные модели требует лицензии Robust Control Toolbox™.)
Получившаяся модель нулей, полюсов и усиления принимает
- текущие значения настраиваемых компонентов для настраиваемых блоков системы управления.
- номинальные значения модели для неопределенных блоков системы управления.
Идентифицированные модели LTI, такой как idtf (System Identification Toolbox), idss (System Identification Toolbox), idproc (System Identification Toolbox), idpoly (System Identification Toolbox), и idgrey Модели (System Identification Toolbox). Чтобы выбрать компонент идентифицированной модели, чтобы преобразовать, задайте component. Если вы не задаете component, tf преобразует измеренный компонент идентифицированной модели по умолчанию. (Используя идентифицированные модели требует программного обеспечения System Identification Toolbox™.)
Идентифицированная нелинейная модель не может быть преобразована в zpk объект модели. Можно сначала использовать функции линейной аппроксимации, такие как linearize и linapp (Эта функциональность требует программного обеспечения System Identification Toolbox.)

`m` — Статическое усиление
скаляр | матрица

Статическое усиление в виде скаляра или матрицы. Статическое усиление усиления или устойчивого состояния системы представляет отношение выхода к входу при условии устойчивого состояния.

`component` — Компонент идентифицированной модели
`'measured'` (значение по умолчанию) | `'noise'` | `'augmented'`

Компонент идентифицированной модели, чтобы преобразовать в виде одного из следующего:

'measured' — Преобразуйте измеренный компонент sys.
'noise' — Преобразуйте шумовой компонент sys
'augmented' — Преобразуйте и измеренные и шумовые компоненты sys.

component только применяется когда sys идентифицированная модель LTI.

Для получения дополнительной информации об идентифицированных моделях LTI и их измеренных и шумовых компонентах, см. Идентифицированные Модели LTI.

Выходные аргументы

`sys` — Выведите системную модель
`zpk` объект модели | `genss` объект модели | `uss` объект модели

Выведите системную модель, возвращенную как:

Нули, полюса и усиление (zpk) объект модели, когда zeros, poles и gain входные параметры содержат числовые значения.
Обобщенная модель в пространстве состояний (genss) объект, когда zeros, poles и gain входные параметры включают настраиваемые параметры, такой как realp параметры или обобщенные матрицы (genmat).
Неопределенная модель в пространстве состояний (uss) объект, когда zeros, poles и gain входные параметры включают неопределенные параметры. Используя неопределенные модели требует лицензии Robust Control Toolbox.

Свойства

`Z` — Системные нули
массив ячеек | `Ny`- `Nu` массив ячеек векторов-строк

Системные нули в виде:

Массив ячеек нулей передаточной функции или числителя поддерживает модели SISO.
Ny- Nu массив ячеек векторов-строк из нулей для каждой пары ввода-вывода в модели MIMO, где Ny количество выходных параметров и Nu количество входных параметров.

Значения Z может быть или с действительным знаком или с комплексным знаком.

`P` — Системные полюса
массив ячеек | `Ny`- `Nu` массив ячеек векторов-строк

Система орудует шестами в виде:

Массив ячеек полюсов передаточной функции или знаменателя поддерживает модели SISO.
Ny- Nu массив ячеек векторов-строк из полюсов для каждой пары ввода-вывода в модели MIMO, где Ny количество выходных параметров и Nu количество входных параметров.

Значения P может быть или с действительным знаком или с комплексным знаком.

`K` — Системные усиления
скаляр | `Ny`- `Nu` матрица

Система получает в виде:

Скалярное значение для моделей SISO.
Ny- Nu матрица, хранящая значения усиления для каждой пары ввода-вывода модели MIMO, где Ny количество выходных параметров и Nu количество входных параметров.

Значения K может быть или с действительным знаком или с комплексным знаком.

`DisplayFormat` — Задает, как полином числителя и полином знаменателя разложен на множители для отображения
`'roots'` (значение по умолчанию) | `'frequency'` | `'time constant'`

Задает, как полином числителя и полином знаменателя разложен на множители для отображения в виде одного из следующего:

'roots' — Отобразите факторы в терминах местоположения полиномиальных корней. 'roots' значение по умолчанию DisplayFormat
'frequency' — Отобразите факторы в терминах корневых собственных частот ω ₀ и коэффициенты затухания ζ.
'frequency' формат отображения не доступен для моделей дискретного времени с Variable значение 'z^-1' или 'q^-1'.
'time constant' — Отобразите факторы в терминах корневых постоянных времени τ и коэффициенты затухания ζ.
'time constant' формат отображения не доступен для моделей дискретного времени с Variable значение 'z^-1' или 'q^-1'.

Для моделей непрерывного времени следующая таблица показывает, как полиномиальные факторы располагаются в каждом формате отображения.

`DisplayName` Значение	Фактор первого порядка (действительный корень $R$ )	Фактор второго порядка (Комплексная Корневая пара $R = a \pm j b$ )
`'roots'`	$(s - R)$	$(s^{2} - α s + β),$ где $α = 2 a, β = a^{2} + b^{2}$
`'frequency'`	$(1 - \frac{s}{ω_{0}}),$ где $ω_{0} = R$	$1 - 2 ζ (\frac{s}{ω_{0}}) + {(\frac{s}{ω_{0}})}^{2},$ где $ω_{0}^{2} = a^{2} + b^{2}, ζ = \frac{a}{ω_{0}}$
`'time constant'`	$(1 - τ s),$ где $τ = \frac{1}{R}$	$1 - 2 ζ (τ s) + {(τ s)}^{2},$ где $τ = \frac{1}{ω_{0}}, ζ = a τ$

Для моделей дискретного времени полиномиальные факторы располагаются похожие на модели непрерывного времени со следующими подстановками переменных:

$s \to w = \frac{z - 1}{T_{s}}; R \to \frac{R - 1}{T_{s}},$

где _Ts является шагом расчета. В дискретное время τ и ω ₀ тесно совпадают с постоянной времени и собственной частотой эквивалентного корня непрерывного времени, при условии, что следующее условие выполняется: $| z - 1 | < < T_{s} (ω_{0} < < \frac{π}{T_{s}} = Частота Найквиста)$ .

`Variable` — Модель нулей, полюсов и усиления отображает переменную
`'s'` (значение по умолчанию) | `'z'` | `'p'` | `'q'` | `'z^-1'` | `'q^-1'`

Модель нулей, полюсов и усиления отображает переменную в виде одного из следующего:

's' — Значение по умолчанию для моделей непрерывного времени
'z' — Значение по умолчанию для моделей дискретного времени
'p' — Эквивалентный 's'
'q' — Эквивалентный 'z'
'z^-1' — Инверсия 'z'
'q^-1' — Эквивалентный 'z^-1'

`IODelay` — Транспортная задержка
0 (значение по умолчанию) | скаляр | `Ny`- `Nu` массив

Транспортная задержка в виде одного из следующего:

Скаляр — Задает транспортную задержку системы SISO или ту же транспортную задержку всех пар ввода/вывода системы MIMO.
Ny- Nu массив — Задает отдельные транспортные задержки каждой пары ввода/вывода системы MIMO. Здесь, Ny количество выходных параметров и Nu количество входных параметров.

Для систем непрерывного времени задайте транспортные задержки единицы измерения времени, заданной TimeUnit свойство. Для систем дискретного времени задайте транспортные задержки целочисленных множителей шага расчета, Ts. Для получения дополнительной информации о задержке смотрите Задержки Линейных систем.

`InputDelay` — Введите задержку
0 (значение по умолчанию) | скаляр | `Nu`- 1 вектор

Введите задержку каждого входного канала в виде одного из следующего:

Скаляр — Задает входную задержку системы SISO или ту же задержку всех входных параметров мультивходной системы.
Nu- 1 вектор — Задают отдельные входные задержки входа мультивходной системы, где Nu количество входных параметров.

Для систем непрерывного времени задайте входные задержки единицы измерения времени, заданной TimeUnit свойство. Для систем дискретного времени задайте входные задержки целочисленных множителей шага расчета, Ts.

Для получения дополнительной информации смотрите Задержки Линейных систем.

`OutputDelay` — Выведите задержку
0 (значение по умолчанию) | скаляр | `Ny`- 1 вектор

Выведите задержку каждого выходного канала в виде одного из следующего:

Скаляр — Задает выходную задержку системы SISO или ту же задержку всех выходных параметров мультивыходной системы.
Ny- 1 вектор — Задают отдельные выходные задержки выхода мультивыходной системы, где Ny количество выходных параметров.

Для систем непрерывного времени задайте выходные задержки единицы измерения времени, заданной TimeUnit свойство. Для систем дискретного времени задайте выходные задержки целочисленных множителей шага расчета, Ts.

Для получения дополнительной информации смотрите Задержки Линейных систем.

`Ts` Размер шага
0 (значение по умолчанию) | положительная скалярная величина | `-1`

Шаг расчета в виде:

0 для систем непрерывного времени.
Положительная скалярная величина, представляющая период выборки системы дискретного времени. Задайте Ts в единице измерения времени, заданной TimeUnit свойство.
-1 для системы дискретного времени с незаданным шагом расчета.

Изменение Ts не дискретизирует или передискретизирует модель. Чтобы преобразовать между представлениями непрерывного времени и дискретного времени, использовать c2d и d2c. Чтобы изменить шаг расчета системы дискретного времени, использовать d2d.

`TimeUnit` — Модули переменной Time
`'seconds'` (значение по умолчанию) | `'nanoseconds'` | `'microseconds'` | `'milliseconds'` | `'minutes'` | `'hours'` | `'days'` | `'weeks'` | `'months'` | `'years'` | ...

Модули переменной Time в виде одного из следующего:

'nanoseconds'
'microseconds'
'milliseconds'
'seconds'
'minutes'
'hours'
'days'
'weeks'
'months'
'years'

Изменение TimeUnit не оказывает влияния на другие свойства, но изменяет полное поведение системы. Использование chgTimeUnit преобразовывать между единицами измерения времени, не изменяя поведение системы.

`InputName` — Введите названия канала
`''` (значение по умолчанию) | вектор символов | массив ячеек из символьных векторов

Введите названия канала в виде одного из следующего:

Вектор символов, для моделей одно входа.
Массив ячеек из символьных векторов, для мультивходных моделей.
'', никакие имена не заданы ни для каких входных каналов.

В качестве альтернативы можно присвоить входные имена для мультивходных моделей с помощью автоматического векторного расширения. Например, если sys 2D входная модель, введите:

sys.InputName = 'controls';

Входные имена автоматически расширяются до {'controls(1)';'controls(2)'}.

Можно использовать краткое обозначение u относиться к InputName свойство. Например, sys.u эквивалентно sys.InputName.

Используйте InputName к:

Идентифицируйте каналы на отображении модели и графиках.
Извлеките подсистемы систем MIMO.
Задайте точки контакта когда взаимосвязанные модели.

`InputUnit` — Введите модули канала
`''` (значение по умолчанию) | вектор символов | массив ячеек из символьных векторов

Введите модули канала в виде одного из следующего:

Вектор символов, для моделей одно входа.
Массив ячеек из символьных векторов, для мультивходных моделей.
'', никакие модули не заданы ни для каких входных каналов.

Используйте InputUnit задавать модули входного сигнала. InputUnit не оказывает влияния на поведение системы.

`InputGroup` — Введите группы канала
структура

Введите группы канала в виде структуры. Используйте InputGroup присваивать входные каналы систем MIMO в группы и относиться к каждой группе по наименованию. Имена полей InputGroup названия группы, и значения полей являются входными каналами каждой группы. Например:

sys.InputGroup.controls = [1 2];
sys.InputGroup.noise = [3 5];

создает входные группы под названием controls и noise это включает входные каналы 1 и 2, и 3 и 5, соответственно. Можно затем извлечь подсистему из controls входные параметры ко всему выходному использованию:

sys(:,'controls')

По умолчанию, InputGroup структура без полей.

`OutputName` — Выведите названия канала
`''` (значение по умолчанию) | вектор символов | массив ячеек из символьных векторов

Выведите названия канала в виде одного из следующего:

Вектор символов, для моделей одно выхода.
Массив ячеек из символьных векторов, для мультивыходных моделей.
'', никакие имена не заданы ни для каких выходных каналов.

В качестве альтернативы можно присвоить выходные имена для мультивыходных моделей с помощью автоматического векторного расширения. Например, если sys 2D выходная модель, введите:

sys.OutputName = 'measurements';

Выходные имена автоматически расширяются до {'measurements(1)';'measurements(2)'}.

Можно также использовать краткое обозначение y относиться к OutputName свойство. Например, sys.y эквивалентно sys.OutputName.

Используйте OutputName к:

Идентифицируйте каналы на отображении модели и графиках.
Извлеките подсистемы систем MIMO.
Задайте точки контакта когда взаимосвязанные модели.

`OutputUnit` — Выведите модули канала
`''` (значение по умолчанию) | вектор символов | массив ячеек из символьных векторов

Выведите модули канала в виде одного из следующего:

Вектор символов, для моделей одно выхода.
Массив ячеек из символьных векторов, для мультивыходных моделей.
'', никакие модули не заданы ни для каких выходных каналов.

Используйте OutputUnit задавать модули выходного сигнала. OutputUnit не оказывает влияния на поведение системы.

`OutputGroup` — Выведите группы канала
структура

Выведите группы канала в виде структуры. Используйте OutputGroupприсваивать выходные каналы систем MIMO в группы и относиться к каждой группе по наименованию. Имена полей OutputGroup названия группы, и значения полей являются выходными каналами каждой группы. Например:

sys.OutputGroup.temperature = [1];
sys.InputGroup.measurement = [3 5];

создает выходные группы под названием temperature и measurement это включает выходные каналы 1, и 3 и 5, соответственно. Можно затем извлечь подсистему от всех входных параметров до measurement выходное использование:

sys('measurement',:)

По умолчанию, OutputGroup структура без полей.

`Name` — Имя системы
`''` (значение по умолчанию) | вектор символов

Имя системы в виде вектора символов. Например, 'system_1'.

`Notes` — Заданный пользователями текст
`{}` (значение по умолчанию) | вектор символов | массив ячеек из символьных векторов

Заданный пользователями текст, который вы хотите сопоставить с системой в виде вектора символов или массива ячеек из символьных векторов. Например, 'System is MIMO'.

`UserData` — Заданные пользователями данные
`[]` (значение по умолчанию) | любой тип данных MATLAB^®

Заданные пользователями данные, которые вы хотите сопоставить с системой в виде любого типа данных MATLAB.

`SamplingGrid` — Выборка сетки для массивов моделей
массив структур

Выборка сетки для массивов моделей в виде массива структур.

Используйте SamplingGrid отслеживать значения переменных, сопоставленные с каждой моделью в массиве моделей, включая идентифицированные линейные независимые от времени массивы моделей (IDLTI).

Установите имена полей структуры к именам переменных выборки. Установите значения полей к произведенным значениям переменных, сопоставленным с каждой моделью в массиве. Все переменные выборки должны быть числовыми скалярами, и все массивы произведенных значений должны совпадать с размерностями массива моделей.

Например, можно создать 11 1 массив линейных моделей, sysarr, путем взятия снимков состояния линейной изменяющейся во времени системы во времена t = 0:10. Следующий код хранит выборки времени линейными моделями.

 sysarr.SamplingGrid = struct('time',0:10)

Точно так же можно создать 6 9 массив моделей, M, путем независимой выборки двух переменных, zeta и w. Следующие кодированные карты (zeta,w) значения к M.

[zeta,w] = ndgrid(<6 values of zeta>,<9 values of w>)
M.SamplingGrid = struct('zeta',zeta,'w',w)

Когда вы отображаете M, каждая запись в массиве включает соответствующий zeta и w значения.

M(:,:,1,1) [zeta=0.3, w=5] =

        25
  --------------
  s^2 + 3 s + 25


M(:,:,2,1) [zeta=0.35, w=5] =

         25
  ----------------
  s^2 + 3.5 s + 25

...

Для массивов моделей, сгенерированных путем линеаризации модели Simulink^® в нескольких значениях параметров или рабочих точках, программное обеспечение заполняет SamplingGrid автоматически со значениями переменных, которые соответствуют каждой записи в массиве. Например, команды Simulink Control Design™ linearize (Simulink Control Design) и slLinearizer (Simulink Control Design) заполняет SamplingGrid автоматически.

По умолчанию, SamplingGrid структура без полей.

Функции объекта

Следующие списки содержат представительное подмножество функций, которые можно использовать с zpk модели. В общем случае любая функция, применимая к Моделям Динамической системы, применима к zpk объект.

Линейный анализ

`step`	Переходный процесс динамической системы; данные о переходном процессе
`impulse`	График импульсной характеристики динамической системы; данные об импульсной характеристике
`lsim`	Постройте симулированный ответ времени динамической системы к произвольным входным параметрам; данные о симулированном отклике
`bode`	Диаграмма Боде частотной характеристики, или величина и данные о фазе
`nyquist`	Годограф Найквиста частотной характеристики
`nichols`	График Николса частотной характеристики
`bandwidth`	Пропускная способность частотной характеристики

Анализ устойчивости

`pole`	Полюса динамической системы
`zero`	Нули и усиление динамической системы SISO
`pzplot`	Диаграмма нулей и полюсов модели динамической системы с опциями настройки графика
`margin`	Запас по амплитуде, запас по фазе и частоты среза

Преобразование моделей

`tf`	Модель передаточной функции
`ss`	Модель в пространстве состояний
`c2d`	Преобразуйте модель от непрерывного до дискретного времени
`d2c`	Преобразуйте модель от дискретного до непрерывного времени
`d2d`	Передискретизируйте модель дискретного времени

Соединение моделей

`feedback`	Cоединение обратной связи многих моделей
`connect`	Соединения блок-схемы динамических систем
`series`	Последовательная связь двух моделей
`parallel`	Параллельная связь двух моделей

Проектирование контроллера

`pidtune`	Алгоритм настройки ПИДа для линейной модели объекта управления
`rlocus`	График корневого годографа динамической системы
`lqr`	Проект Линейно-квадратичного регулятора (LQR)
`lqg`	Проект "линейного квадратичного гауссова" (LQG)
`lqi`	Линейно-квадратично-интегральное управление
`kalman`	Проект фильтра Калмана, Оценка состояния фильтра Калмана

Примеры

свернуть все

Непрерывное время модель нулей, полюсов и усиления SISO

В данном примере считайте следующее непрерывное время моделью нулей, полюсов и усиления SISO:

$s y s (s) = \frac{- 2 s}{(s - 1 - i) (s - 1 + i) (s - 2)}$

Задайте нули, полюса и усиление, и создайте модель нулей, полюсов и усиления SISO.

zeros = 0;
poles = [1-1i 1+1i 2];
gain = -2;
sys = zpk(zeros,poles,gain)

sys =

          -2 s
  --------------------
  (s-2) (s^2 - 2s + 2)

Continuous-time zero/pole/gain model.

Дискретное время модель нулей, полюсов и усиления SISO

В данном примере рассмотрите следующую модель нулей, полюсов и усиления дискретного времени SISO с 0,1 шагами расчета с:

$s y s (s) = \frac{7 (z - 1) (z - 2) (z - 3)}{(z - 6) (z - 5) (z - 4)}$

Задайте нули, полюса, усиления и шаг расчета, и создайте дискретное время модель нулей, полюсов и усиления SISO.

zeros = [1 2 3];
poles = [6 5 4];
gain = 7;
ts = 0.1;
sys = zpk(zeros,poles,gain,ts)

sys =

  7 (z-1) (z-2) (z-3)
  -------------------
   (z-6) (z-5) (z-4)

Sample time: 0.1 seconds
Discrete-time zero/pole/gain model.

Модели Concatenate SISO Zero-Pole-Gain в Модель Нулей, полюсов и усиления MIMO

В этом примере вы создаете модель нулей, полюсов и усиления MIMO путем конкатенации моделей нулей, полюсов и усиления SISO. Рассмотрите следующий одно вход, 2D выходную модель нулей, полюсов и усиления непрерывного времени:

$s y s (s) = [\begin{array}{c} \frac{(s - 1)}{(s + 1)} \\ \frac{(s + 2)}{(s + 2 + i) (s + 2 - i)} \end{array}] .$

Задайте модель нулей, полюсов и усиления MIMO путем конкатенации записей SISO.

zeros1 = 1;
poles1 = -1;
gain = 1;
sys1 = zpk(zeros1,poles1,gain)

sys1 =

  (s-1)
  -----
  (s+1)

Continuous-time zero/pole/gain model.

zeros2 = -2;
poles2 = [-2+1i -2-1i];
sys2 = zpk(zeros2,poles2,gain)

sys2 =

      (s+2)
  --------------
  (s^2 + 4s + 5)

Continuous-time zero/pole/gain model.

sys = [sys1;sys2]

sys =

  From input to output...
       (s-1)
   1:  -----
       (s+1)

           (s+2)
   2:  --------------
       (s^2 + 4s + 5)

Continuous-time zero/pole/gain model.

Дискретное время модель нулей, полюсов и усиления MIMO

Создайте модель нулей, полюсов и усиления в течение дискретного времени, мультивведите, мультивыведите модель:

$s y s (z) = [\begin{array}{cccccccccccccccccccc} \frac{1}{(z + 0.3)} & \frac{z}{(z + 0.3)} \\ \frac{- (z - 2)}{(z + 0.3)} & \frac{3}{(z + 0.3)} \end{array}]$

с шагом расчета ts = 0.2 секунды.

Задайте нули и полюса как массивы ячеек и усиления как массив.

zeros = {[] 0;2 []};
poles = {-0.3 -0.3;-0.3 -0.3};
gain = [1 1;-1 3];
ts = 0.2;

Создайте дискретное время модель нулей, полюсов и усиления MIMO.

sys = zpk(zeros,poles,gain,ts)

sys =

  From input 1 to output...
          1
   1:  -------
       (z+0.3)

       - (z-2)
   2:  -------
       (z+0.3)

  From input 2 to output...
          z
   1:  -------
       (z+0.3)

          3
   2:  -------
       (z+0.3)

Sample time: 0.2 seconds
Discrete-time zero/pole/gain model.

Задайте входные имена для модели нулей, полюсов и усиления

Задайте нули, полюса и усиление наряду с шагом расчета и создайте модель нулей, полюсов и усиления, задав состояние и введите имена с помощью пар "имя-значение".

zeros = 4;
poles = [-1+2i -1-2i];
gain = 3;
ts = 0.05;
sys = zpk(zeros,poles,gain,ts,'InputName','Force')

sys =

  From input "Force" to output:
     3 (z-4)
  --------------
  (z^2 + 2z + 5)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.

Количество входных имен должно быть сопоставимо с количеством нулей.

Именование вводов и выводов может быть полезным при контакте с графиками отклика для систем MIMO.

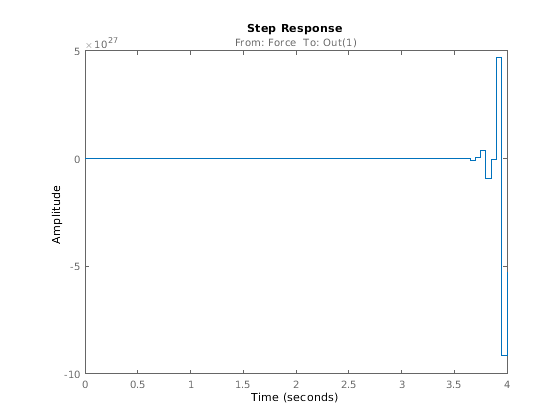

step(sys)

Заметьте, что вход называет Force в заголовке переходного процесса.

Модель нулей, полюсов и усиления непрерывного времени Используя рациональное выражение

В данном примере создайте модель нулей, полюсов и усиления непрерывного времени, использующую рациональные выражения. Используя рациональное выражение может иногда быть легче и более интуитивным, чем определение полюсов и нулей.

Рассмотрите следующую систему:

$s y s (s) = \frac{s}{s^{2} + 2 s + 10} .$

Чтобы создать модель передаточной функции, сначала задайте s как zpk объект.

s = zpk('s')

s =

  s

Continuous-time zero/pole/gain model.

Создайте модель нулей, полюсов и усиления, использующую s в рациональном выражении.

sys = s/(s^2 + 2*s + 10)

sys =

         s
  ---------------
  (s^2 + 2s + 10)

Continuous-time zero/pole/gain model.

Модель нулей, полюсов и усиления дискретного времени Используя рациональное выражение

В данном примере создайте модель нулей, полюсов и усиления дискретного времени использование рационального выражения. Используя рациональное выражение может иногда быть легче и более интуитивным, чем определение полюсов и нулей.

Рассмотрите следующую систему:

$s y s (z) = \frac{z - 1}{z^{2} - 1.85 z + 0.9} .$

Чтобы создать модель нулей, полюсов и усиления, сначала задайте z как zpk возразите и шаг расчета ts.

ts = 0.1;
z = zpk('z',ts)

z =

  z

Sample time: 0.1 seconds
Discrete-time zero/pole/gain model.

Создайте модель нулей, полюсов и усиления использование z в рациональном выражении.

sys = (z - 1) / (z^2 - 1.85*z + 0.9)

sys =

         (z-1)
  -------------------
  (z^2 - 1.85z + 0.9)

Sample time: 0.1 seconds
Discrete-time zero/pole/gain model.

Модель нулей, полюсов и усиления с унаследованными свойствами

В данном примере создайте модель нулей, полюсов и усиления со свойствами, наследованными от другой модели нулей, полюсов и усиления. Рассмотрите следующие две модели нулей, полюсов и усиления:

$s y s 1 (s) = \frac{2 s}{s (s + 8)} a n d s y s 2 (s) = \frac{0.8 (s - 1)}{(s + 3) (s - 5)} .$

В данном примере создайте sys1 с TimeUnit и InputDelay набор свойств к 'minutes'.

zero1 = 0;
pole1 = [0;-8];
gain1 = 2;
sys1 = zpk(zero1,pole1,gain1,'TimeUnit','minutes','InputUnit','minutes')

sys1 =

    2 s
  -------
  s (s+8)

Continuous-time zero/pole/gain model.

propValues1 = [sys1.TimeUnit,sys1.InputUnit]

propValues1 = 1x2 cell
    {'minutes'}    {'minutes'}

Создайте вторую модель нулей, полюсов и усиления со свойствами, наследованными от sys1.

zero = 1;
pole = [-3,5];
gain2 = 0.8;
sys2 = zpk(zero,pole,gain2,sys1)

sys2 =

   0.8 (s-1)
  -----------
  (s+3) (s-5)

Continuous-time zero/pole/gain model.

propValues2 = [sys2.TimeUnit,sys2.InputUnit]

propValues2 = 1x2 cell
    {'minutes'}    {'minutes'}

Заметьте что модель sys2 нулей, полюсов и усиления имеет те же самые свойства как sys1.

Статическое усиление модель нулей, полюсов и усиления MIMO

Рассмотрите следующий 2D вход, 2D выход статическая матрица усиления m:

$m = [\begin{array}{cc} 2 & 4 \\ 3 & 5 \end{array}]$

Задайте матрицу усиления и создайте статическую модель нулей, полюсов и усиления усиления.

m = [2,4;...
    3,5];
sys1 = zpk(m)

sys1 =

  From input 1 to output...
   1:  2

   2:  3

  From input 2 to output...
   1:  4

   2:  5

Static gain.

Можно использовать статическую модель sys1 нулей, полюсов и усиления усиления полученный выше, чтобы расположить каскадом его с другой моделью нулей, полюсов и усиления.

sys2 = zpk(0,[-1 7],1)

sys2 =

       s
  -----------
  (s+1) (s-7)

Continuous-time zero/pole/gain model.

sys = series(sys1,sys2)

sys =

  From input 1 to output...
           2 s
   1:  -----------
       (s+1) (s-7)

           3 s
   2:  -----------
       (s+1) (s-7)

  From input 2 to output...
           4 s
   1:  -----------
       (s+1) (s-7)

           5 s
   2:  -----------
       (s+1) (s-7)

Continuous-time zero/pole/gain model.

Преобразуйте модель в пространстве состояний в модель нулей, полюсов и усиления

В данном примере вычислите модель нулей, полюсов и усиления следующей модели в пространстве состояний:

$A = [\begin{array}{cccccccccccccccccccc} - 2 & - 1 \\ 1 & - 2 \end{array}], B = [\begin{array}{cccccccccccccccccccc} 1 & 1 \\ 2 & - 1 \end{array}], C = [\begin{array}{cccccccccccccccccccc} 1 & 0 \end{array}], D = [\begin{array}{cccccccccccccccccccc} 0 & 1 \end{array}] .$

Создайте модель в пространстве состояний с помощью матриц пространства состояний.

A = [-2 -1;1 -2];
B = [1 1;2 -1];
C = [1 0];
D = [0 1];
ltiSys = ss(A,B,C,D);

Преобразуйте модель в пространстве состояний ltiSys к модели нулей, полюсов и усиления.

sys = zpk(ltiSys)

sys =

  From input 1 to output:
        s
  --------------
  (s^2 + 4s + 5)

  From input 2 to output:
  (s^2 + 5s + 8)
  --------------
  (s^2 + 4s + 5)

Continuous-time zero/pole/gain model.

Массив моделей нулей, полюсов и усиления

Можно использовать for цикл, чтобы задать массив моделей нулей, полюсов и усиления.

Во-первых, предварительно выделите массив моделей нулей, полюсов и усиления с нулями.

sys = zpk(zeros(1,1,3));

Первые два индекса представляют количество выходных параметров и входных параметров для моделей, в то время как третий индекс является количеством моделей в массиве.

Создайте массив моделей нулей, полюсов и усиления с помощью рационального выражения в for цикл.

s = zpk('s');
for k = 1:3
    sys(:,:,k) = k/(s^2+s+k);
end
sys

sys(:,:,1,1) =

        1
  -------------
  (s^2 + s + 1)


sys(:,:,2,1) =

        2
  -------------
  (s^2 + s + 2)


sys(:,:,3,1) =

        3
  -------------
  (s^2 + s + 3)

3x1 array of continuous-time zero/pole/gain models.

Извлеките модели нулей, полюсов и усиления из идентифицированной модели

В данном примере извлеките измеренные и шумовые компоненты идентифицированной полиномиальной модели в две отдельных модели нулей, полюсов и усиления.

Загрузите модель ltiSys полинома Поля-Jenkins в identifiedModel.mat.

load('identifiedModel.mat','ltiSys');

ltiSys идентифицированная модель дискретного времени формы: $y (t) = \frac{B}{F} u (t) + \frac{C}{D} e (t)$ , где $\frac{B}{F}$ представляет измеренный компонент и $\frac{C}{D}$ шумовой компонент.

Извлеките измеренные и шумовые компоненты как модели нулей, полюсов и усиления.

sysMeas = zpk(ltiSys,'measured')

sysMeas =

  From input "u1" to output "y1":
            -0.14256 z^-1 (1-1.374z^-1)
  z^(-2) * -----------------------------
           (1-0.8789z^-1) (1-0.6958z^-1)

Sample time: 0.04 seconds
Discrete-time zero/pole/gain model.

sysNoise = zpk(ltiSys,'noise')

sysNoise =

  From input "v@y1" to output "y1":
            0.045563 (1+0.7245z^-1)
  --------------------------------------------
  (1-0.9658z^-1) (1 - 0.0602z^-1 + 0.2018z^-2)

Input groups:
    Name     Channels
    Noise       1

Sample time: 0.04 seconds
Discrete-time zero/pole/gain model.

Измеренный компонент может служить моделью объекта управления, в то время как шумовой компонент может использоваться в качестве возмущения для проекта системы управления.

Модель нулей, полюсов и усиления с задержкой ввода и вывода

В данном примере создайте модель нулей, полюсов и усиления SISO с входной задержкой 0,5 секунд и выходной задержкой 2,5 секунд.

zeros = 5;
poles = [7+1i 7-1i -3];
gains = 1;
sys = zpk(zeros,poles,gains,'InputDelay',0.5,'OutputDelay',2.5)

sys =

                      (s-5)
  exp(-3*s) * ----------------------
              (s+3) (s^2 - 14s + 50)

Continuous-time zero/pole/gain model.

Можно также использовать get команда, чтобы отобразить все свойства объекта MATLAB.

get(sys)

                Z: {[5]}
                P: {[3x1 double]}
                K: 1
    DisplayFormat: 'roots'
         Variable: 's'
          IODelay: 0
       InputDelay: 0.5000
      OutputDelay: 2.5000
               Ts: 0
         TimeUnit: 'seconds'
        InputName: {''}
        InputUnit: {''}
       InputGroup: [1x1 struct]
       OutputName: {''}
       OutputUnit: {''}
      OutputGroup: [1x1 struct]
            Notes: [0x1 string]
         UserData: []
             Name: ''
     SamplingGrid: [1x1 struct]

Для получения дополнительной информации об определении задержки модели LTI смотрите Задержки Определения.

Система управления с помощью Моделей Нулей, полюсов и усиления
