dsp.MovingMaximum

Движущийся максимум

Описание

dsp.MovingMaximum Система object™ определяет движущийся максимум входного сигнала вдоль каждого канала независимо в зависимости от времени. Объект использует метод раздвижного окна, чтобы определить движущийся максимум. В этом методе окно заданной длины отодвинуто каждый канал, выборка выборкой, и объект определяет максимум данных в окне. Для получения дополнительной информации см. Алгоритмы.

Определить движущийся максимум входа:

  1. Создайте dsp.MovingMaximum объект и набор его свойства.

  2. Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?.

Создание

Описание

movMax = dsp.MovingMaximum возвращает движущийся максимальный объект, movMax, использование свойств по умолчанию.

пример

movMax = dsp.MovingMaximum(Len) устанавливает WindowLength свойство к Len.

movMax = dsp.MovingMaximum(Name,Value) задает дополнительные свойства с помощью Name,Value пары. Незаданные свойства имеют значения по умолчанию.

Пример: movMax = dsp.MovingMaximum('SpecifyWindowLength',1,'WindowLength',10);

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Отметьте, чтобы задать длину окна в виде скалярной булевской переменной.

  • true — Длина раздвижного окна равна значению, которое вы задаете в WindowLength свойство.

  • false — Длина раздвижного окна бесконечна. В этом режиме объект определяет максимум текущей выборки и всех прошлых выборок.

Длина раздвижного окна в выборках в виде положительного скалярного целого числа.

Зависимости

Это свойство применяется, когда вы устанавливаете SpecifyWindowLength к true.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Использование

Синтаксис

Описание

пример

y = movMax(x) определяет движущийся максимум входного сигнала, x, использование метода раздвижного окна.

Входные параметры

развернуть все

Ввод данных в виде вектора или матрицы. Если x матрица, каждый столбец обработан как независимый канал. Движущийся максимум определяется вдоль каждого канала. Объект также принимает входные параметры переменного размера. Если объект заблокирован, можно изменить размер каждого входного канала, но вы не можете изменить количество каналов.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

развернуть все

Движущийся максимум входного сигнала, возвращенного как вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

stepЗапустите алгоритм Системного объекта
releaseВысвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
resetСбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Вычислите движущийся максимум суммы трех синусоид с различной амплитудой. Используйте раздвижное окно длины 30.

Инициализация

Настройте входной сигнал, который является суммой трех синусоид с частотами на уровне 2 Гц, 5 Гц и 10 Гц. Частота дискретизации составляет 100 Гц. Создайте dsp.MovingMaximum объект с длиной окна 30. Создайте осциллограф времени для того, чтобы просмотреть вывод.

sin = dsp.SineWave('SampleRate',100,...
    'Frequency',[2 5 10],...
    'SamplesPerFrame',100);
movMax = dsp.MovingMaximum(30);
scope  = timescope('SampleRate',100,...
    'TimeSpanOverrunAction','Scroll',...
    'TimeSpanSource','Property',...
    'TimeSpan',10,'ShowGrid',true,...
    'YLimits',[-4.5 4.5]);

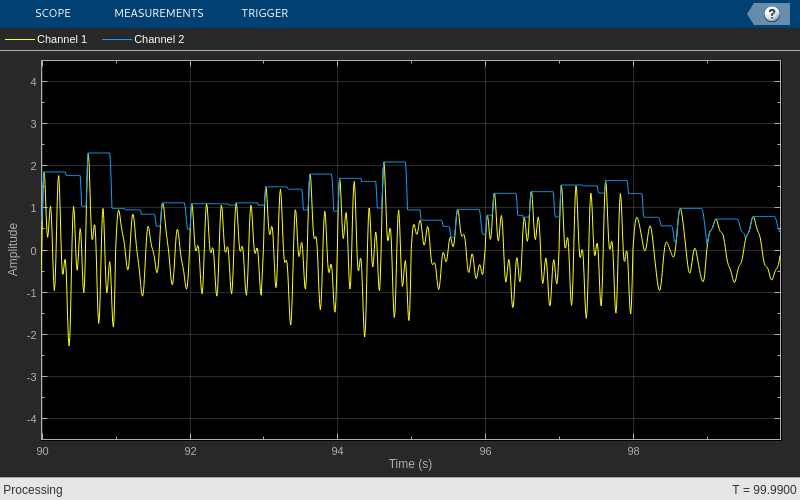

Вычислите движущийся максимум

Каждый компонент синусоиды входного сигнала имеет различную амплитуду, которая меняется в зависимости от итерации. Используйте movMax объект определить максимальное значение текущей выборки и прошлых 29 выборок входного сигнала.

for index = 1:100
    sin.Amplitude = rand(1,3);
    x = sum(sin(),2);
    xmax = movMax(x);
    scope([x,xmax])
end

Алгоритмы

развернуть все

Ссылки

[1] Боденхэм, декан. “Адаптивное обнаружение фильтрации и изменения для потоковой передачи данных”. PH.D. Тезис. Имперский колледж, Лондон, 2012.

Расширенные возможности

Введенный в R2017b
