Сгенерируйте код RTL HDL из модели, подсистемы или модели - ссылки
makehdl(
генерирует HDL-код из заданной модели DUT, подсистемы или модели - ссылки.dut
)
Примечание
Выполнение этой команды может активировать установку Open at simulation start для блоков, таких как блок Scope и поэтому вызвать блок.
makehdl(
генерирует HDL-код из заданной модели DUT, подсистемы или модели - ссылки с опциями, заданными одним или несколькими аргументами пары "имя-значение".dut
,Name,Value
)
В этом примере показано, как сгенерировать VHDL для симметричной модели FIR.
Откройте sfir_fixed
модель.
sfir_fixed
Сгенерируйте HDL-код для текущей модели с набором опций генерации кода к значениям по умолчанию.
makehdl('sfir_fixed/symmetric_fir','TargetDirectory','C:\GenVHDL\hdlsrc')
### Generating HDL for 'sfir_fixed/symmetric_fir'. ### Starting HDL check. ### Begin VHDL Code Generation for 'sfir_fixed'. ### Working on sfir_fixed/symmetric_fir as C:\GenVHDL\hdlsrc\sfir_fixed\symmetric_fir.vhd. ### Creating HDL Code Generation Check Report file://C:\GenVHDL\hdlsrc\sfir_fixed\symmetric_fir_report.html ### HDL check for 'sfir_fixed' complete with 0 errors, 0 warnings, and 0 messages. ### HDL code generation complete.
Сгенерированный код VHDL сохранен в hdlsrc
папка.
Сгенерируйте Verilog® для подсистемы symmetric_fir
в модели sfir_fixed
.
Откройте sfir_fixed
модель.
sfir_fixed;

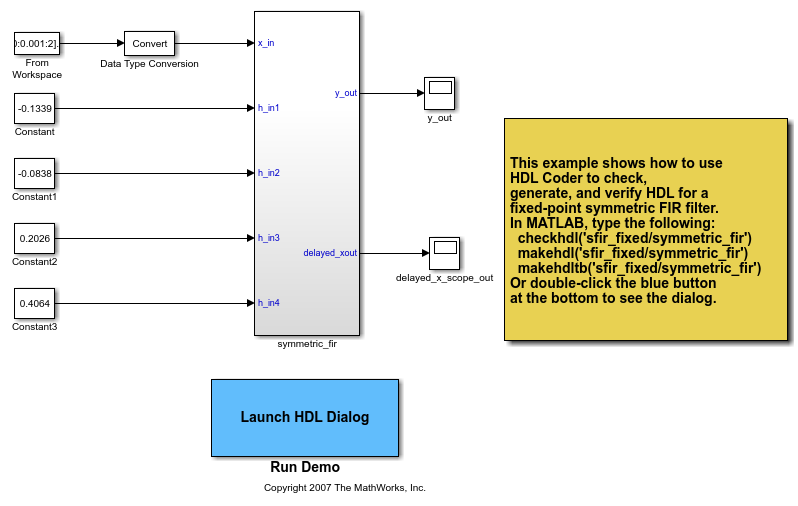

Модель открывается в новом окне Simulink®.
Сгенерируйте Verilog для symmetric_fir
подсистема.
makehdl('sfir_fixed/symmetric_fir', 'TargetLanguage', 'Verilog', ... 'TargetDirectory', 'C:/Generate_Verilog/hdlsrc')
### Generating HDL for 'sfir_fixed/symmetric_fir'. ### Starting HDL check. ### Begin Verilog Code Generation for 'sfir_fixed'. ### Working on sfir_fixed/symmetric_fir as C:\Generate_Verilog\hdlsrc\sfir_fixed\symmetric_fir.v. ### Creating HDL Code Generation Check Report file://C:\Generate_Verilog\hdlsrc\sfir_fixed\symmetric_fir_report.html ### HDL check for 'sfir_fixed' complete with 0 errors, 0 warnings, and 0 messages. ### HDL code generation complete.
Сгенерированный код Verilog для symmetric_fir
подсистема сохранена в hdlsrc\sfir_fixed\symmetric_fir.v
.
Закройте модель.
bdclose('sfir_fixed');
Проверяйте что подсистема symmetric_fir
совместимо с генерацией HDL-кода, затем сгенерируйте HDL.
Откройте sfir_fixed
модель.
sfir_fixed

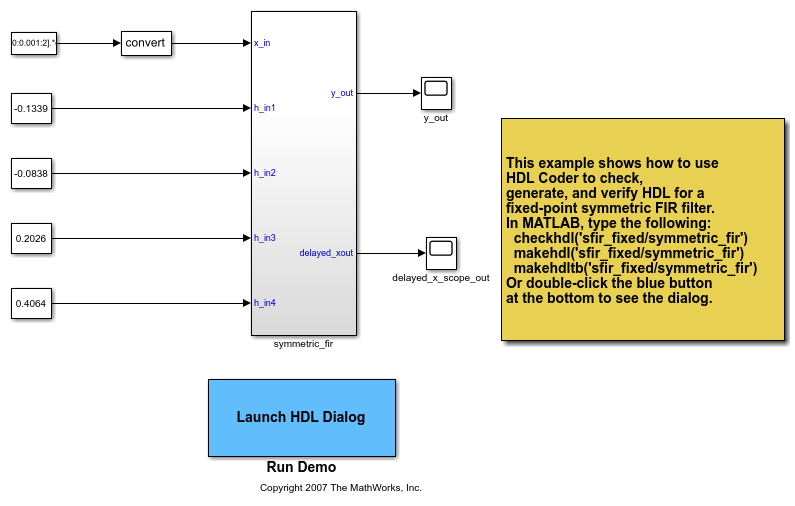

Модель открывается в новом окне Simulink®.
Используйте checkhdl
функционируйте, чтобы проверять ли symmetric_fir
подсистема совместима с генерацией HDL-кода.
hdlset_param('sfir_fixed','TargetDirectory','C:/HDL_Checks/hdlsrc'); checkhdl('sfir_fixed/symmetric_fir')
### Starting HDL check. ### Creating HDL Code Generation Check Report file://C:\HDL_Checks\hdlsrc\sfir_fixed\symmetric_fir_report.html ### HDL check for 'sfir_fixed' complete with 0 errors, 0 warnings, and 0 messages.
checkhdl
завершенный успешно, что означает, что модель совместима для генерации HDL-кода. Чтобы сгенерировать код, используйте makehdl
makehdl('sfir_fixed/symmetric_fir')
### Generating HDL for 'sfir_fixed/symmetric_fir'. ### Using the config set for model <a href="matlab:configset.showParameterGroup('sfir_fixed', { 'HDL Code Generation' } )">sfir_fixed</a> for HDL code generation parameters. ### Starting HDL check. ### Begin VHDL Code Generation for 'sfir_fixed'. ### Working on sfir_fixed/symmetric_fir as C:\HDL_Checks\hdlsrc\sfir_fixed\symmetric_fir.vhd. ### Creating HDL Code Generation Check Report file://C:\HDL_Checks\hdlsrc\sfir_fixed\symmetric_fir_report.html ### HDL check for 'sfir_fixed' complete with 0 errors, 0 warnings, and 0 messages. ### HDL code generation complete.
Сгенерированный код VHDL® для symmetric_fir
подсистема сохранена в hdlsrc\sfir_fixed\symmetric_fir.vhd
.
Закройте модель.
bdclose('sfir_fixed');
dut
— Модель DUT или имя подсистемыЗаданный как имя подсистемы, имя модели верхнего уровня или модель - ссылка называет со всем иерархическим путем.
Пример: 'top_level_name'
Пример: 'top_level_name/subsysA/subsysB/codegen_subsys_name'
Задайте дополнительные разделенные запятой пары Name,Value
аргументы. Name
имя аргумента и Value
соответствующее значение. Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN
.
'TargetLanguage','Verilog'
'HDLSubsystem'
— Подсистема DUTЗадайте Подсистему в своей модели, чтобы сгенерировать HDL-код для. Для получения дополнительной информации смотрите, Генерируют HDL для.
'TargetLanguage'
— Выходной язык'VHDL'
(значение по умолчанию) | 'Verilog'
Задайте, сгенерировать ли код VHDL или Verilog. Для получения дополнительной информации смотрите Язык.
'TargetDirectory'
— Директория Output'hdlsrc'
(значение по умолчанию) | вектор символовЗадайте путь, чтобы записать сгенерированные файлы и HDL-код в. Для получения дополнительной информации смотрите Папку.
'SynthesisTool'
— Инструмент Synthesis''
(значение по умолчанию) | 'Altera Quartus II'
| 'Xilinx ISE'
| 'Xilinx Vivado'
Задайте инструмент синтеза для предназначения для сгенерированного HDL-кода как вектор символов. Для получения дополнительной информации смотрите Инструмент Синтеза.
'SynthesisToolChipFamily'
— Серия ИС инструмента Synthesis''
(значение по умолчанию) | вектор символовЗадайте серию ИС инструмента синтеза для целевого устройства как вектор символов. Для получения дополнительной информации смотрите Семейство.
'SynthesisToolDeviceName'
— Имя устройства инструмента Synthesis''
(значение по умолчанию) | вектор символовЗадайте имя устройства инструмента синтеза для целевого устройства как вектор символов. Для получения дополнительной информации смотрите Устройство.
'SynthesisToolPackageName'
— Имя пакета инструмента Synthesis''
(значение по умолчанию) | вектор символовЗадайте имя пакета инструмента синтеза для целевого устройства как вектор символов. Для получения дополнительной информации смотрите Пакет.
'SynthesisToolSpeedValue'
— Значение скорости инструмента Synthesis''
(значение по умолчанию) | вектор символовЗадайте значение скорости инструмента синтеза для целевого устройства как вектор символов. Для получения дополнительной информации смотрите Скорость.
'TargetFrequency'
— Целевая частота в МГц''
(значение по умолчанию) | вектор символовЗадайте целевую частоту в МГц как вектор символов. Для получения дополнительной информации смотрите Целевой Параметр Частоты.
'BalanceDelays'
— Задержите балансировку'on'
(значение по умолчанию) | 'off'
Задайте, разрешить ли задержку, балансирующуюся на модели. Для получения дополнительной информации смотрите задержки Баланса.
'RAMMappingThreshold'
— Минимальный размер RAM для отображения с RAM вместо регистровЗадайте, в битах, минимальный размер RAM, требуемый для отображения с RAM вместо регистров. Для получения дополнительной информации смотрите, что RAM сопоставляет порог (биты).
'MapPipelineDelaysToRAM'
— Сопоставьте конвейерные регистры в сгенерированном HDL-коде к RAM'off'
(значение по умолчанию) | 'on'
Задайте, сопоставить ли конвейерные регистры в сгенерированном HDL-коде с блоком RAM на FPGA. Для получения дополнительной информации смотрите конвейерные задержки Карты с RAM.
'TransformNonZeroInitValDelay'
— Преобразуйте задержки с ненулевым начальным значением'on'
(значение по умолчанию) | 'off'
Задайте, преобразовать ли блоки Delay, которые имеют ненулевое начальное значение с блоками Delay, которые имеют нулевое начальное значение. Для получения дополнительной информации смотрите Преобразование не нулевая задержка начального значения.
'MultiplierPartitioningThreshold'
— Множители раздела на основе порога'Inf'
(значение по умолчанию) | положительное целое числоМножители раздела в проекте на основе порогового значения. Порог должен быть положительным целочисленным значением, N
. Для получения дополнительной информации смотрите, что Множитель делит порог.
'MulticyclePathInfo'
— Ограничительная генерация файла мультивелосипедной дорожки'off'
(значение по умолчанию) | 'on'
Сгенерируйте ограничительный текстовый файл мультивелосипедной дорожки. Для получения дополнительной информации смотрите информацию о пути От регистра к регистру.
'MulticyclePathConstraints'
— Включите - базирующаяся генерация файла ограничения тракта мультицикла'off'
(значение по умолчанию) | 'on'
Сгенерируйте разрешение - базирующийся файл ограничений тракта мультицикла. Для получения дополнительной информации смотрите, Включают базирующиеся ограничения.
'DistributedPipeliningPriority'
— Задайте приоритет для распределенного алгоритма конвейеризации'NumericalIntegrity'
(значение по умолчанию) | 'Performance'
Задайте, приоритизировать ли распределенную оптимизацию конвейеризации для вычислительной целостности или эффективность. Для получения дополнительной информации смотрите Распределенный приоритет конвейеризации.
'HierarchicalDistPipelining'
— Иерархическая распределенная конвейеризация'off'
(значение по умолчанию) | 'on'
Примените иерархическую распределенную оптимизацию конвейеризации на модель, чтобы переместить задержки через иерархии. Для получения дополнительной информации смотрите Иерархическую распределенную конвейеризацию.
'PreserveDesignDelays'
— Препятствуйте тому, чтобы распределенная конвейеризация переместила задержки проекта'off'
(значение по умолчанию) | 'on'
Распределите задержки проекта своей модели. Для получения дополнительной информации смотрите задержки проекта Заповедника.
'ClockRatePipelining'
— Вставьте конвейерные регистры на тактовой частоте вместо скорости передачи данных для мультивелосипедных дорожек'on'
(значение по умолчанию) | 'off'
Вставьте конвейерные регистры на тактовой частоте или скорости передачи данных. Для получения дополнительной информации смотрите, что Тактовая частота конвейерно обрабатывает.
'ClockRatePipelineOutputPorts'
— Конвейеризация тактовой частоты для портов DUT'on'
(значение по умолчанию) | 'off'
Включите конвейеризацию тактовой частоты для портов DUT. Для получения дополнительной информации смотрите, Позволяют конвейеризацию тактовой частоты выходных портов DUT.
'AdaptivePipelining'
— Вставьте адаптивные конвейеры'on'
(значение по умолчанию) | 'off'
Вставьте адаптивные конвейерные регистры в свой проект. Для получения дополнительной информации смотрите Адаптивную конвейеризацию.
'ShareAdders'
— Совместно используйте сумматоры в проекте'off'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать сумматоры в вашем проекте. Для получения дополнительной информации смотрите Сумматоры Доли.
'AdderSharingMinimumBitwidth'
— Минимум bitwidth разделяемого сумматора для разделения ресурсов
(значение по умолчанию) | положительное целое числоМинимум bitwidth разделяемого сумматора для оптимизации разделения ресурсов в виде положительного целого числа. Для получения дополнительной информации смотрите, что Сумматор совместно использует минимум bitwidth.
'ShareMultipliers'
— Совместно используйте множители в проекте'on'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать множители в вашем проекте. Для получения дополнительной информации смотрите Множители Доли.
'MultiplierSharingMinimumBitwidth'
— Минимум bitwidth разделяемого множителя для разделения ресурсов
(значение по умолчанию) | положительное целое числоМинимум bitwidth разделяемого множителя для оптимизации разделения ресурсов в виде положительного целого числа. Для получения дополнительной информации смотрите, что Множитель совместно использует минимум bitwidth.
'MultiplierPromotionThreshold'
— Минимальное продвижение wordlength
(значение по умолчанию) | положительное целое числоМинимум wordlength, которым генератор кода продвигает множитель для совместного использования с другими множителями. Для получения дополнительной информации смотрите порог продвижения Множителя.
'ShareMultiplyAdds'
— Доля Умножается - Добавляют блоки в проекте'on'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать блоки Multiply-Add в вашем проекте. Для получения дополнительной информации смотрите Множители Доли.
'MultiplyAddSharingMinimumBitwidth'
— Минимум bitwidth разделяемого блока Multiply - Add для разделения ресурсов
(значение по умолчанию) | положительное целое числоМинимум bitwidth разделяемого блока Multiply-Add для оптимизации разделения ресурсов в виде положительного целого числа. Для получения дополнительной информации смотрите, что блок Multiply - Add совместно использует минимум bitwidth.
'ShareAtomicSubsystems'
— Совместно используйте атомарные подсистемы в проекте'on'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать блоки Atomic Subsystem в вашем проекте. Для получения дополнительной информации смотрите Атомарные подсистемы Доли.
'ShareMATLABBlocks'
— Совместно используйте блоки MATLAB function в проекте'on'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать блоки MATLAB Function в вашем проекте. Для получения дополнительной информации смотрите блоки MATLAB function Доли.
'ShareFloatingPointIPs'
— Совместно используйте дюйм/с с плавающей точкой в проекте'on'
(значение по умолчанию) | 'on'
Используйте оптимизацию разделения ресурсов, чтобы совместно использовать дюйм/с с плавающей точкой в вашем проекте. Для получения дополнительной информации смотрите Долю дюйм/с С плавающей точкой.
'FloatingPointTargetConfiguration'
— Целевая настройка с плавающей точкой''
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Библиотеку IP С плавающей точкой.
'Traceability'
— Сгенерируйте отчет с отображением ссылок между HDL и моделью'off'
(значение по умолчанию) | 'on'
Сгенерируйте отчет трассируемости, который имеет гиперссылки для навигации из кода к модели и из модели к коду. Для получения дополнительной информации смотрите, Генерируют отчет трассируемости.
'TraceabilityStyle'
— Уровень линии или основанный на комментарии стиль трассируемости'LineLevel'
(значение по умолчанию) | 'CommentBased'
Сгенерируйте отчет трассируемости, который имеет гиперссылки от каждой линии или к комментарию, указывающему на блок кода для навигации из кода к модели и из модели к коду. Для получения дополнительной информации смотрите стиль Трассируемости.
'ResourceReport'
— Использование ресурса сообщает о генерации'off'
(значение по умолчанию) | 'on'
Сгенерируйте использование ресурса, сообщают, что отображает количество аппаратных ресурсов, которые использует сгенерированный HDL-код. Для получения дополнительной информации смотрите, Генерируют отчет использования ресурса.
'OptimizationReport'
— Генерация отчета оптимизации'off'
(значение по умолчанию) | 'on'
Сгенерируйте оптимизацию, сообщают, что отображает эффект оптимизации, такой как потоковая передача, совместное использование и распределенная конвейеризация. Для получения дополнительной информации смотрите, Генерируют отчет оптимизации.
'HDLGenerateWebview'
— Включайте Веб-представление модели'on'
(значение по умолчанию) | 'off'
Сгенерируйте веб-представление модели в Генерации кода, сообщают, чтобы легко перейти между кодом и моделью. Для получения дополнительной информации смотрите Веб-представление модели Generate.
'ResetType'
— Сбросьте тип'async'
(значение по умолчанию) | 'sync'
Задайте, использовать ли синхронный или асинхронный сброс в сгенерированном HDL-коде. Для получения дополнительной информации смотрите тип Сброса.
'ResetAssertedLevel'
— Утверждаемый (активный) уровень сброса'active-high'
(значение по умолчанию) | 'active-low'
Задайте, использовать ли возбуждаемый высоким уровнем сигнала или возбуждаемый низким уровнем сигнала утверждаемый уровень для входного сигнала сброса. Для получения дополнительной информации смотрите, что Сброс утверждал уровень.
'ClockInputPort'
— Синхронизируйте имя входного порта'clk'
(значение по умолчанию) | вектор символовЗадайте имя входного порта часов как вектор символов. Для получения дополнительной информации смотрите входной порт Часов.
'ClockEnableInputPort'
— Часы включают имя входного порта'clk_enable'
(значение по умолчанию) | вектор символовУкажите, что часы включают имя входного порта как вектор символов. Для получения дополнительной информации смотрите, что Часы включают входной порт.
'ResetInputPort'
— Сбросьте имя входного порта'reset'
(значение по умолчанию) | вектор символовСбросьте имя входного порта в виде вектора символов.
Для получения дополнительной информации смотрите входной порт Сброса.
'ClockEdge'
— Активный фронт синхроимпульса'Rising'
(значение по умолчанию) | 'Falling'
Задайте активный фронт синхроимпульса для сгенерированного HDL-кода. Для получения дополнительной информации смотрите Фронт синхроимпульса
'ClockInputs'
— Один или несколько входных параметров часов'Single'
(значение по умолчанию) | 'Multiple'
Задайте, сгенерировать ли один или несколько входных параметров часов в HDL-коде. Для получения дополнительной информации смотрите входные параметры Часов.
'Oversampling'
— Сверхдискретизация фактора для глобальных часов
(значение по умолчанию) | целое число, больше, чем или равный 0Частота глобальной сверхдискретизации синхронизирует в виде целочисленного кратного базовую ставку модели. Для получения дополнительной информации смотрите фактор Сверхдискретизации.
'UserComment'
— Комментарий заголовка файла HDLЗадайте строки с комментариями в заголовке сгенерированного HDL и файлов испытательного стенда. Для получения дополнительной информации см. Комментарий в заголовке.
'VerilogFileExtension'
— Расширение файла Verilog®'.v'
(значение по умолчанию) | вектор символовЗадайте расширение файла для сгенерированных файлов Verilog. Для получения дополнительной информации смотрите расширение файла Verilog.
'VHDLFileExtension'
— Расширение файла VHDL®'.vhd'
(значение по умолчанию) | вектор символовЗадайте расширение файла для сгенерированных файлов VHDL. Для получения дополнительной информации смотрите расширение файла VHDL.
'EntityConflictPostfix'
— Постфикс для дублирующихся имен модуля сущности или Verilog VHDL'_block'
(значение по умолчанию) | вектор символовЗадайте постфикс как вектор символов, который разрешает дублирующуюся сущность или имена модуля. Для получения дополнительной информации смотрите, что Сущность конфликтует постфикс.
'PackagePostfix'
— Постфикс для имени файла пакета'_pkg'
(значение по умолчанию) | вектор символовЗадайте постфикс для имени файла пакета как вектор символов. Для получения дополнительной информации смотрите постфикс Пакета.
'ReservedWordPostfix'
— Постфикс для имен, конфликтующих с зарезервированными словами VHDL или Verilog'_rsvd'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс Зарезервированного слова.
'SplitEntityArch'
— Разделите сущность VHDL и архитектуру в отдельные файлы'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите сущность Разделения и архитектуру.
'SplitEntityFilePostfix'
— Постфикс для имен файлов сущности VHDL'_entity'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс файла сущности Разделения.
'SplitArchFilePostfix'
— Постфикс для имен файлов архитектуры VHDL'_arch'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс файла дуги Разделения.
'VHDLArchitectureName'
— Имя архитектуры VHDL'rtl'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите имя архитектуры VHDL.
'ClockProcessPostfix'
— Постфикс для имен процесса часов'_process'
(значение по умолчанию) | вектор символовЗадайте постфикс для синхронизированных имен процесса как вектор символов. Для получения дополнительной информации смотрите Синхронизированный раздел постфикса процесса в диспетчере Синхронизации Постфиксе Параметерсе и Установках часов.
'ComplexImagPostfix'
— Постфикс для мнимой части комплексного сигнала'_im'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Complex imaginary part postfix в Комплексных Параметрах Постфикса Сигналов.
'ComplexRealPostfix'
— Постфикс для мнимой части комплексных имен сигнала'_re'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Complex real part postfix в Комплексных Параметрах Постфикса Сигналов.
'EnablePrefix'
— Префикс для внутреннего включает сигналы'enb'
(значение по умолчанию) | вектор символовПрефикс для внутренних часов включает, и поток управления включают сигналы в виде вектора символов. Для получения дополнительной информации смотрите, что Часы Включают Настройки и Параметры.
'ModulePrefix'
— Префикс для модулей или имен сущности''
(значение по умолчанию) | вектор символовЗадайте префикс для каждого модуля или имени сущности в сгенерированном HDL-коде. HDL Coder™ также применяет этот префикс к сгенерированным именам файлов скрипта
Для получения дополнительной информации смотрите ModulePrefix в Специфичных для языка Идентификаторах и Постфиксных Параметрах.
'TimingControllerPostfix'
— Постфикс для синхронизации имени контроллера'_tc'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Timing controller postfix в диспетчере Синхронизации Постфиксе Параметерсе и Установках часов.
'PipelinePostfix'
— Постфикс для ввода и вывода конвейерно обрабатывает имена регистра'_pipe'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Конвейерный постфикс.
'VHDLLibraryName'
— Имя библиотеки VHDL'work'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите имя библиотеки VHDL.
'UseSingleLibrary'
— Сгенерируйте код VHDL для моделей - ссылок в одну библиотеку'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Генерируют код VHDL для моделей - ссылок в одну библиотеку.
'BlockGenerateLabel'
— Блокируйте постфикс метки для VHDL GENERATE
операторы'_gen'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите, что Блок генерирует метку.
'OutputGenerateLabel'
— Выведите постфикс метки присвоения для VHDL GENERATE
операторы'outputgen'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите, что Выход генерирует метку.
'InstanceGenerateLabel'
— Раздел экземпляра помечает постфикс для VHDL GENERATE
операторы'_gen'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите, что Экземпляр генерирует метку.
'InstancePostfix'
— Постфикс для сгенерированных имен экземпляра компонента''
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс Экземпляра.
'InstancePrefix'
— Префикс для сгенерированных имен экземпляра компонента'u_'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите префикс Экземпляра.
'VectorPrefix'
— Префикс для векторных имен'vector_of_'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Векторный префикс.
'HDLMapFilePostfix'
— Постфикс для отображения файла'_map.txt'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс файла Карты.
'InputType'
— Тип данных HDL для входных портов'wire'
или 'std_logic_vector'
(значение по умолчанию) | 'signed/unsigned'
Входные параметры VHDL могут иметь 'std_logic_vector'
или 'signed/unsigned'
тип данных. Входными параметрами Verilog должен быть 'wire'
.
Для получения дополнительной информации смотрите, что Порт Ввода и вывода и Часы Включают Выходные Параметры Типа.
'OutputType'
— Тип данных HDL для выходных портов'Same as input data type'
(значение по умолчанию) | 'std_logic_vector'
| 'signed/unsigned'
| 'wire'
VHDL выход может быть 'Same as input data type'
, 'std_logic_vector'
или 'signed/unsigned'
. Verilog выход должен быть 'wire'
.
Для получения дополнительной информации смотрите, что Порт Ввода и вывода и Часы Включают Выходные Параметры Типа.
'ClockEnableOutputPort'
— Часы включают имя выходного порта'ce_out'
(значение по умолчанию) | вектор символовЧасы включают имя выходного порта в виде вектора символов.
Для получения дополнительной информации смотрите, что Часы Включают выходной порт.
'MinimizeClockEnables'
— Не используйте часы, включают логику для односкоростных проектов'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Минимизируют Часы, Включает и Параметры Сигнала Сброса.
'MinimizeGlobalResets'
— Не используйте глобальную логику сброса для односкоростных проектов'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Минимизируют Часы, Включает и Параметры Сигнала Сброса.
'TriggerAsClock'
— Используйте триггерный сигнал в качестве часов в триггируемых подсистемах'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите триггерный сигнал Использования как часы.
'EnableTestPoints'
— Включите генерацию порта HDL DUT для тестовых точек'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите генерацию порта Enable HDL DUT для тестовых точек.
'ScalarizePorts'
— Сгладьте векторные порты в скалярные порты'off'
(значение по умолчанию) | 'on'
| 'dutlevel'
Для получения дополнительной информации смотрите порты Scalarize.
'UseAggregatesForConst'
— Представляйте постоянные значения агрегатами'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Представляют постоянные значения агрегатами.
'InlineMATLABBlockCode'
— Встроенный HDL-код для блоков MATLAB function'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации см. Встроенный код блока MATLAB function.
'InitializeBlockRAM'
— Начальная генерация значения сигналов для блоков RAM'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите, Инициализируют все блоки RAM.
'RAMArchitecture'
— Архитектура RAM'WithClockEnable'
(значение по умолчанию) | 'WithoutClockEnable'
Для получения дополнительной информации смотрите Архитектуру RAM.
'NoResetInitializationMode'
— Инициализируйте регистры без сброса'InsideModule'
(значение по умолчанию) | 'None'
| 'Script'
Для получения дополнительной информации смотрите инициализацию регистров без сброса.
'MinimizeIntermediateSignals'
— Минимизируйте промежуточные сигналы'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Минимизируют промежуточные сигналы.
'LoopUnrolling'
— Разверните VHDL FOR
и GENERATE
циклы'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Разворачивают для, Генерируют Циклы в коде VHDL.
'MaskParameterAsGeneric'
— Генерация повторно используемого кода для подсистем идентичными параметрами маски'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите, Генерируют параметрированный HDL-код от подсистемы маскированной.
'EnumEncodingScheme'
— Разверните VHDL FOR
и GENERATE
циклы'default'
(значение по умолчанию) | 'onehot'
| 'twohot'
| 'binary'
Для получения дополнительной информации см. Схему кодирования Перечислимого типа.
'UseRisingEdge'
— Используйте VHDL rising_edge
или falling_edge
функция, чтобы обнаружить переходы часов'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации смотрите Use "rising_edge/falling_edge" style for registers в Параметрах Стиля RTL.
'InlineConfigurations'
— Включайте настройки VHDL'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите Встроенную настройку VHDL.
'SafeZeroConcat'
— Безопасный с точки зрения типов синтаксис для конкатенированных нулей'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите конкатенацию безопасных с точки зрения типов нулей.
'ObfuscateGeneratedHDLCode'
— Запутайте сгенерированный HDL-код'off'
(значение по умолчанию) | 'on'
Задайте, хотите ли вы запутать сгенерированный HDL-код. Для получения дополнительной информации смотрите, Генерируют запутываемый HDL-код.
'OptimizeTimingController'
— Оптимизируйте контроллер синхронизации'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите, Оптимизируют контроллер синхронизации
'TimingControllerArch'
— Сгенерируйте сброс для синхронизации контроллера'default'
(значение по умолчанию) | 'resettable'
Для получения дополнительной информации смотрите контроллер Синхронизации архитектура
'CustomFileHeaderComment'
— Пользовательский комментарий заголовка файла''
(значение по умолчанию) | вектор символовДля получения дополнительной информации см. Пользовательский Комментарий Заголовка файла.
'CustomFileFooterComment'
— Пользовательский комментарий нижнего колонтитула файла''
(значение по умолчанию) | вектор символовДля получения дополнительной информации см. Пользовательский Комментарий Нижнего колонтитула Файла.
'DateComment'
— Включайте метку времени в заголовок'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите Emit time/date stamp in header в Параметрах Аннотации RTL.
'RequirementComments'
— Соединитесь от генерации кода, сообщает документам требования'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите, Включают требования в комментарии блока.
'UseVerilogTimescale'
— Сгенерируйте 'timescale
директивы компилятора'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите Использование Verilog 'директивы масштаба времени.
'Timescale'
— Используйте verilog 'timescale
спецификация'timescale 1ns/1ns'
(значение по умолчанию) | character vector
Для получения дополнительной информации см. спецификацию масштаба времени Verilog.
'HDLCodingStandard'
— Задайте стандарт кодирования HDLЗадайте, должен ли сгенерированный HDL-код соответствовать Промышленности, кодирующей стандартные инструкции. Для получения дополнительной информации смотрите, Выбирают Coding Standard и Report Option Parameters.
'HDLCodingStandardCustomizations'
— Задайте HDL, кодирующий стандартный объект индивидуальной настройкиhdlcoder.CodingStandard
объектКодирование индивидуальной настройки стандартов возражает, чтобы использовать с Промышленным стандартом кодирования при генерации HDL-кода. Для получения дополнительной информации смотрите hdlcoder.CodingStandard
.
'GeneratedModel'
— Выведите сгенерированную модель с HDL-кодом'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации см. модель Generated.
'GenerateValidationModel'
— Выведите модель валидации со сгенерированной моделью'off'
(значение по умолчанию) | 'on'
Для получения дополнительной информации см. модель Validation.
'GeneratedModelNamePrefix'
— Префикс для сгенерированного имени модели'gm_'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Префикс для сгенерированного имени модели.
'ValidationModelNameSuffix'
— Суффикс для сгенерированного имени модели валидации'_vnl'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите Суффикс для имени модели валидации.
'AutoPlace'
— Автоматическое размещение блока в сгенерированной модели'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите размещение блока Auto.
'AutoRoute'
— Автоматическая маршрутизация сигнала в сгенерированной модели'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите Автоматическую маршрутизацию сигнала.
'InterBlkHorzScale'
— Заблокируйте горизонтальное масштабирование
(значение по умолчанию) | положительное целое числоДля получения дополнительной информации смотрите Межблочное горизонтальное масштабирование.
'InterBlkVertScale'
— Заблокируйте вертикальное масштабирование
(значение по умолчанию) | положительное целое числоДля получения дополнительной информации смотрите Межблочное вертикальное масштабирование.
'HighlightFeedbackLoops'
— Подсветите обратную связь, запрещающую балансировку задержки и оптимизацию'on'
(значение по умолчанию) | 'off'
Задайте, подсветить ли обратную связь в вашем проекте. Для получения дополнительной информации смотрите, что обратная связь Подсветки запрещает балансировку задержки и оптимизацию.
'HighlightClockRatePipeliningDiagnostic'
— Подсветите блоки, запрещающие конвейеризацию тактовой частоты'on'
(значение по умолчанию) | 'off'
Задайте, подсветить ли барьеры для оптимизации конвейеризации тактовой частоты. Для получения дополнительной информации смотрите, что блоки Подсветки запрещают конвейеризацию тактовой частоты.
'DistributedPipeliningBarriers'
— Подсветите блоки, запрещающие распределенную конвейеризацию'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите, что блоки Подсветки запрещают распределенную конвейеризацию.
'DetectBlackBoxNameCollision'
— Проверяйте на конфликты по совпадению имен в интерфейсах черного квадрата'warning'
(значение по умолчанию) | 'none'
| 'error'
Для получения дополнительной информации смотрите Проверку на конфликты по совпадению имен в интерфейсах черного квадрата.
'TreatRealsInGeneratedCodeAs'
— Автоматическое размещение блока в сгенерированной модели'error'
(значение по умолчанию) | 'warning'
| 'none'
Для получения дополнительной информации смотрите Проверку на присутствие реалов в сгенерированном HDL-коде.
'CodeGenerationOutput'
— Генерация HDL-кода и отображение сгенерированной модели'GenerateHDLCode'
(значение по умолчанию) | 'GenerateHDLCodeAndDisplayGeneratedModel'
| 'DisplayGeneratedModelOnly'
Задайте, хотите ли вы сгенерировать HDL-код, или только отобразить сгенерированную модель, или сгенерировать HDL-код и отобразить сгенерированную модель. Для получения дополнительной информации смотрите раздел Generate HDL code в Выходном параметре Генерации кода.
'GenerateHDLCode'
— Сгенерируйте HDL-код'on'
(значение по умолчанию) | 'off'
Сгенерируйте HDL-код для модели. Для получения дополнительной информации смотрите раздел Generate HDL code в Выходном параметре Генерации кода.
'EDAScriptGeneration'
— Включите или отключите генерацию скриптов для сторонних программ'on'
(значение по умолчанию) | 'off'
Для получения дополнительной информации смотрите, Генерируют скрипты EDA.
'HDLCompileInit'
— Текст инициализации скрипта компиляции'vlib %s\n'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите инициализацию Компиляции.
'HDLCompileTerm'
— Текст завершения скрипта компиляции''
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите завершение Компиляции.
'HDLCompileFilePostfix'
— Постфикс для имени файла скрипта компиляции'_compile.do'
(значение по умолчанию) | вектор символовДля получения дополнительной информации смотрите постфикс файла Компиляции.
'HDLCompileVerilogCmd'
— Команда компиляции Verilog'vlog %s %s\n'
(значение по умолчанию) | вектор символовКоманда компиляции Verilog в виде вектора символов. SimulatorFlags
пара "имя-значение" задает первый аргумент, и имя модуля задает второй аргумент.
Для получения дополнительной информации смотрите команду Компиляции для Verilog.
'HDLCompileVHDLCmd'
— Команда компиляции VHDL'vcom %s %s\n'
(значение по умолчанию) | вектор символовКоманда компиляции VHDL в виде вектора символов. SimulatorFlags
пара "имя-значение" задает первый аргумент, и имя сущности задает второй аргумент.
Для получения дополнительной информации смотрите команду Компиляции для VHDL.
'HDLLintTool'
— Инструмент линта HDL'None'
(значение по умолчанию) | 'AscentLint'
| 'Leda'
| 'SpyGlass'
| 'Custom'
Для получения дополнительной информации смотрите, Выбирают инструмент линта HDL.
'HDLLintInit'
— Имя инициализации линта HDLИнициализация линта HDL называет в виде вектора символов. Значение по умолчанию выведено из HDLLintTool
пара "имя-значение".
Для получения дополнительной информации смотрите инициализацию Линта.
'HDLLintCmd'
— Команда линта HDLКоманда линта HDL в виде вектора символов. Значение по умолчанию выведено из HDLLintTool
пара "имя-значение".
Для получения дополнительной информации смотрите команду Линта.
'HDLLintTerm'
— Имя завершения линта HDLЗавершение линта HDL в виде вектора символов. Значение по умолчанию выведено из HDLLintTool
пара "имя-значение".
Для получения дополнительной информации смотрите завершение Линта.
'HDLSynthTool'
— Инструмент Synthesis'None'
(значение по умолчанию) | 'ISE'
| 'Libero'
| 'Precision'
| 'Quartus'
| 'Synplify'
| 'Vivado'
| 'Custom'
Для получения дополнительной информации смотрите, Выбирают инструмент синтеза.
'HDLSynthCmd'
— Команда синтеза HDLКоманда синтеза HDL в виде вектора символов. Значение по умолчанию выведено из HDLSynthTool
пара "имя-значение".
Для получения дополнительной информации смотрите команду Синтеза.
'HDLSynthFilePostfix'
— Постфикс для имени файла скрипта синтезаИмя файла скрипта синтеза HDL снабжает постфиксом в виде вектора символов. Значение по умолчанию выведено из HDLSynthTool
пара "имя-значение".
Для получения дополнительной информации смотрите постфикс файла Синтеза.
'HDLSynthInit'
— Имя инициализации скрипта синтезаИнициализация для скрипта синтеза HDL в виде вектора символов. Значение по умолчанию выведено из HDLSynthTool
пара "имя-значение".
Для получения дополнительной информации смотрите инициализацию Синтеза.
'HDLSynthTerm'
— Имя завершения скрипта синтезаИмя завершения для скрипта синтеза HDL. Значение по умолчанию выведено из HDLSynthTool
пара "имя-значение".
Для получения дополнительной информации смотрите завершение Синтеза.
У вас есть модифицированная версия этого примера. Вы хотите открыть этот пример со своими редактированиями?
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
