imref2d

Ссылочное 2D изображение к мировым координатам

расширьте все на странице

Описание

imref2d объектно-ориентированная память отношение между внутренними координатами, привязанными на строках и столбцах 2D изображения и пространственном местоположении тех же местоположений строки и столбца в системе мировой координаты.

Изображение регулярно производится в плоской мировой-x и мировой-y системе координат, таким образом, что внутренние-x значения выравниваются с мировыми-x значениями, и внутренние-y значения выравниваются с мировыми-y значениями. Разрешение в каждой размерности может отличаться.

Создание

Можно создать imref2d объект этими способами.

  • affineOutputView — Сохраните пространственную степень изображения, которое деформировано 2D аффинным геометрическим преобразованием.

  • imref2d функция описана здесь

Синтаксис

R = imref2d
R = imref2d(imageSize)
R = imref2d(imageSize,pixelExtentInWorldX,pixelExtentInWorldY)
R = imref2d(imageSize,xWorldLimits,yWorldLimits)

Описание

R = imref2d создает imref2d объект с настройками свойства по умолчанию.

R = imref2d(imageSize) устанавливает дополнительный ImageSize свойство.

пример

R = imref2d(imageSize,pixelExtentInWorldX,pixelExtentInWorldY) устанавливает дополнительный ImageSize, PixelExtentInWorldX, и PixelExtentInWorldY свойства.

пример

R = imref2d(imageSize,xWorldLimits,yWorldLimits) устанавливает дополнительный ImageSize, XWorldLimits, и YWorldLimits свойства.

Свойства

развернуть все

Промежуток изображения в x - размерность в системе мировой координаты в виде числового скаляра. imref2d объект устанавливает это значение как PixelExtentInX * ImageSize(2).

Типы данных: double

Промежуток изображения в y - размерность в системе мировой координаты в виде числового скаляра. imref2d объект устанавливает это значение как PixelExtentInY * ImageSize(1).

Типы данных: double

Число элементов в каждой пространственной размерности в виде положительного вектора-строки с 2 элементами. ImageSize та же форма как возвращенный size функция.

Типы данных: double

Размер одного пикселя в x - размерность, измеренная в системе мировой координаты в виде положительного числа.

Типы данных: double

Размер одного пикселя в y - размерность, измеренная в системе мировой координаты в виде положительного числа.

Типы данных: double

Пределы изображения в мировом x - размерность в виде строки с 2 элементами числовой векторный [xMin xMax].

Типы данных: double

Пределы изображения в мировом y - размерность в виде числового вектора-строки с 2 элементами [yMin yMax].

Типы данных: double

Пределы изображения во внутренних модулях в x - размерность в виде вектора-строки с 2 элементами [xMin xMax]. Для m-by-n изображение (или m-by-n-by-p изображение), XIntrinsicLimits равняется [0.5, n+0.5].

Типы данных: double

Пределы изображения во внутренних модулях в y - размерность в виде вектора-строки с 2 элементами [yMin yMax]. Для m-by-n изображение (или m-by-n-by-p изображение), YIntrinsicLimits равняется [0.5, m+0.5].

Типы данных: double

Функции объекта

containsОпределите, содержит ли изображение точки в системе мировой координаты
intrinsicToWorldПреобразуйте от внутреннего параметра до мировых координат
sizesMatchОпределите, совместимы ли объект и изображение с размером
worldToIntrinsicПреобразуйте от мира до внутренних координат
worldToSubscriptПреобразуйте мировые координаты в индексы строки и столбца

Примеры

свернуть все

Скрипт Open Live Script

Считайте 2D полутоновое изображение в рабочую область.

A = imread('pout.tif');

Создайте imref2d объект, задавая размер и мировые пределы изображения сопоставлен с объектом.

xWorldLimits = [2 5];
yWorldLimits = [3 6];
RA = imref2d(size(A),xWorldLimits,yWorldLimits)
RA =
  imref2d with properties:

           XWorldLimits: [2 5]
           YWorldLimits: [3 6]
              ImageSize: [291 240]
    PixelExtentInWorldX: 0.0125
    PixelExtentInWorldY: 0.0103
    ImageExtentInWorldX: 3
    ImageExtentInWorldY: 3
       XIntrinsicLimits: [0.5000 240.5000]
       YIntrinsicLimits: [0.5000 291.5000]

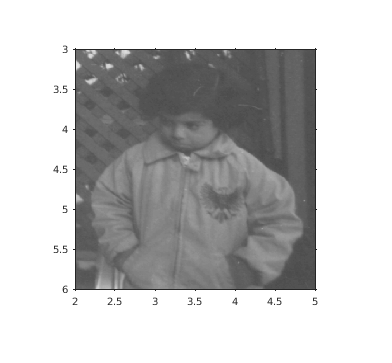

Отобразите изображение, задав пространственный объект привязки. Координаты осей отражают мировые координаты.

figure
imshow(A,RA);

Скрипт Open Live Script

Считайте 2D полутоновое изображение в рабочую область.

m = dicominfo('knee1.dcm');
A = dicomread(m);

Создайте imref2d объект, задавая размер и разрешение пикселей. Файл DICOM содержит поле метаданных PixelSpacing это задает разрешение изображения в каждой размерности в миллиметрах на пиксель.

RA = imref2d(size(A),m.PixelSpacing(2),m.PixelSpacing(1))
RA =
  imref2d with properties:

           XWorldLimits: [0.1562 160.1562]
           YWorldLimits: [0.1562 160.1562]
              ImageSize: [512 512]
    PixelExtentInWorldX: 0.3125
    PixelExtentInWorldY: 0.3125
    ImageExtentInWorldX: 160
    ImageExtentInWorldY: 160
       XIntrinsicLimits: [0.5000 512.5000]
       YIntrinsicLimits: [0.5000 512.5000]

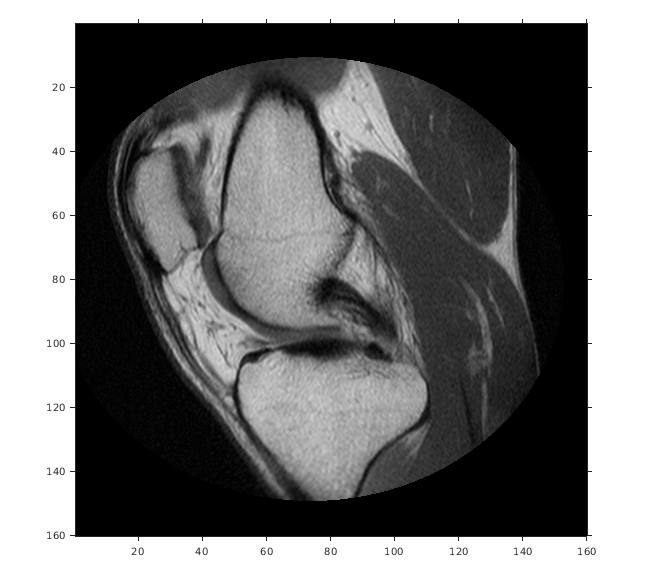

Отобразите изображение, задав пространственный объект привязки. Координаты осей отражают мировые координаты.

figure
imshow(A,RA,'DisplayRange',[0 512])

Сравните ширину изображения в мировых координатах и внутренних координатах. Эта ширина изображения во внутренних координатах, с модулями пикселей:

RA.ImageSize(1)
ans = 512

Ширина изображения в мировых координатах, с модулями миллиметров:

RA.ImageExtentInWorldX
ans = 160
