radiance2Reflectance

Преобразуйте сияние в коэффициент отражения

свернуть все на странице

Синтаксис

newhcube = radiance2Reflectance(hcube)

Описание

пример

newhcube = radiance2Reflectance(hcube) преобразует пиксельные значения гиперспектрального куба данных от сияния до значений коэффициента отражения. Функция возвращает новый hypercube возразите и пиксельные значения куба данных представляют коэффициент отражения верхней части атмосферы (TOA). Для получения дополнительной информации см. Коэффициент отражения TOA.

Примечание

Эта функция требует Image Processing Toolbox™ Гиперспектральная Библиотека Обработки изображений. Можно установить Image Processing Toolbox Гиперспектральная Библиотека Обработки изображений из Add-On Explorer. Для получения дополнительной информации об установке дополнений, смотрите, Получают и Управляют Дополнениями.

Примеры

свернуть все

Скрипт Open Live Script

Считайте гиперспектральные данные в рабочую область.

input = hypercube('EO1H0440342002212110PY_cropped.hdr');

Определите плохие числа диапазона с помощью BadBands параметр в метаданных.

bandNumber = find(~input.Metadata.BadBands);

Удалите плохие диапазоны из куба данных.

input = removeBands(input,'BandNumber',bandNumber);

Преобразуйте цифровые числа в значения сияния при помощи dn2radiance функция.

hcube = dn2radiance(input);

Преобразуйте значения сияния в значения коэффициента отражения при помощи radiance2Reflectance функция.

newhcube = radiance2Reflectance(hcube);

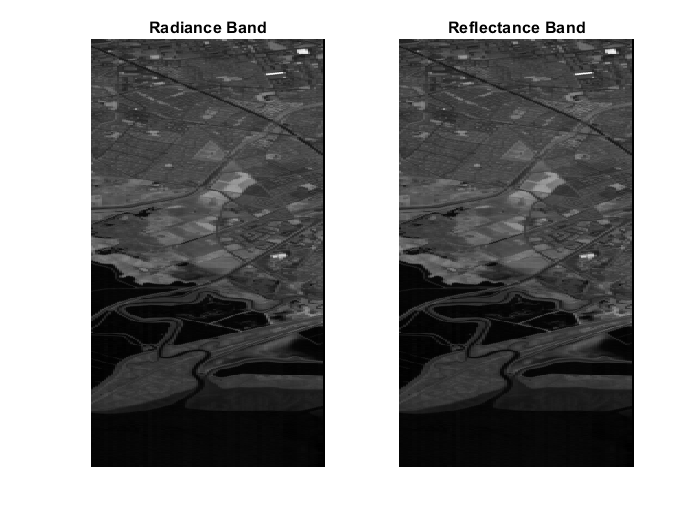

Считайте и отобразите 80-й диапазон во входном сиянии и выходных данных о коэффициенте отражения.

radianceBand = hcube.DataCube;
reflectanceBand = newhcube.DataCube;
band = 80;

figure
subplot(1,2,1)
imagesc(radianceBand(:,:,band))
axis off
title('Radiance Band')
subplot(1,2,2)
imagesc(reflectanceBand(:,:,band))
title('Reflectance Band')

colormap(gray)
axis off

Входные параметры

свернуть все

Введите гиперспектральные данные в виде hypercube объект. DataCube свойство hypercube объектно-ориентированная память гиперспектральный куб данных. Пиксельные значения куба данных должны быть значениями сияния, задающими сумму излучения от отображаемой поверхности. Можно преобразовать пиксельные значения в цифровых числах к значениям сияния при помощи dn2radiance функция.

Выходные аргументы

свернуть все

Выведите гиперспектральные данные, возвращенные как hypercube объект. Пиксельные значения в кубе выходных данных являются значениями коэффициента отражения верхней части атмосферы (TOA).

Больше о

свернуть все

Коэффициент отражения TOA

Значения коэффициента отражения TOA задают отношение излучения, отраженного поверхностью к инциденту излучения на поверхности.

Reflectance ρλ=  πd2LλESUNλ θE

d является расстоянием наземного солнца в астрономических модулях, ESUNλ является средней освещенностью солнечного излучения для каждого диапазона, и θE является углом возвышения солнца.

Lλ является спектральным сиянием, вычисленным как:

Radiance Lλ=  (DNλ×Gainλ)+Biasλ

Gain и Bias являются усилением и значениями смещения для каждого диапазоны соответственно. Metadata свойство hypercube объект содержит значения смещения и усиление.

Смотрите также

| | | | |

Введенный в R2020b
