ltePSSCHDRS

Опорный сигнал демодуляции PSSCH

свернуть все на странице

Синтаксис

[seq,info] = ltePSSCHDRS(ue)

Описание

пример

[seq,info] = ltePSSCHDRS(ue) возвращает комплексную последовательность вектор-столбца, содержащую опорный сигнал демодуляции PSSCH (DM-RS) значения и связанная информационная структура для заданной структуры настроек UE. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSSCH Обрабатывает.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте последовательность PSSCH DM-RS, сопоставленную с обоими символами DM-RS-SC-FDMA в подкадре. Постройте созвездие последовательности.

Создайте структуру настроек оборудования пользователя.

ue = [];
ue.NSAID = 34;
ue.NSubframePSSCH = 5;
ue.PRBSet = (1:10)';

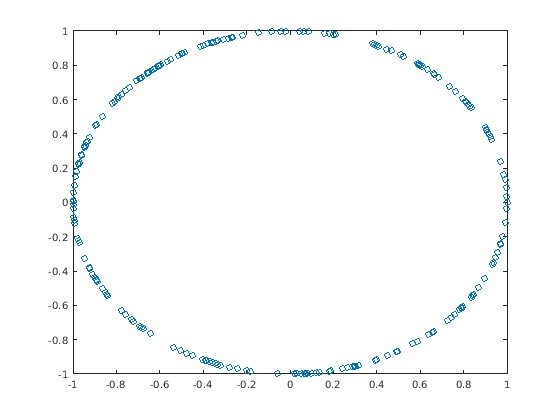

Сгенерируйте последовательность PSSCH DM-RS. Постройте созвездие.

[psschDrsSeq,info] = ltePSSCHDRS(ue);

plot(psschDrsSeq,'o')

Скрипт Open Live Script

Сгенерируйте последовательность PSSCH DM-RS для V2X с помощью SCI формата 1 CRC PSCCH.

Создайте структуру настроек оборудования пользователя.

 ue = [];
 ue.SidelinkMode = 'V2X';
 ue.PRBSet = (1:10)';
 ue.NSLRB = 50;

Сгенерируйте SCI формата 1 CRC PSCCH и присвойте его UE V2X, скремблирующему идентичность.


sciinfo = lteSCIInfo(ue);
scibits = ones(1,sciinfo.Format1);
[cw,crc] = lteSCIEncode(ue,scibits);
ue.NXID = crc;

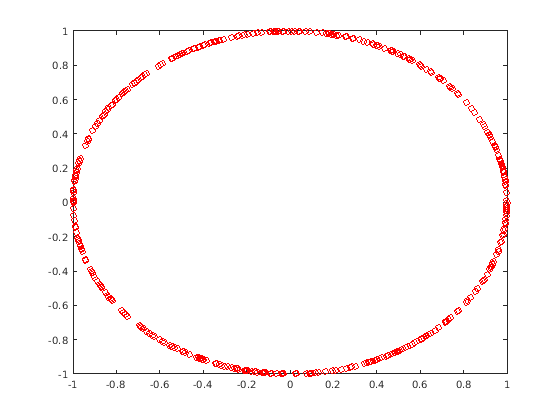

Сгенерируйте последовательность PSSCH DM-RS. Постройте созвездие.

[psschDrsSeq,info] = ltePSSCHDRS(ue);
plot(psschDrsSeq,'or')

Входные параметры

свернуть все

Настройки оборудования пользователя в виде структуры параметра, содержащей эти поля:

Режим Sidelink в виде 'D2D' или 'V2X'.

Типы данных: char | string

Целевая идентичность группы Sidelink в виде целочисленного скаляра от 0 до 255. (nIDSA)

NSAID более низкие 8 битов полного 24-битного целевого ID группы Слоя 2 ProSe. NSAID и NSubframePSSCH управляйте значением борющейся последовательности в начале каждого подкадра. NSAID только требуется для D2D sidelink.

Типы данных: double

Идентичность скремблирования V2X в виде целочисленного скаляра. NXID CRC на 16 битов, сопоставленный с предоставлением SCI PSCCH. Это только требуется для V2X sidelink.

Типы данных: double

Номер подкадра PSSCH в подкадре PSSCH объединяет в виде целочисленного скаляра. (nssfPSSCH)

NSubframePSSCH и NSAID управляйте значениями борющейся последовательности. Это только требуется для D2D sidelink.

Типы данных: double

Основанные на нуле индексы физического блока ресурса (PRB) в виде целочисленного вектор-столбца или целочисленной матрицы 2D столбца.

PSSCH предназначается, чтобы быть переданным в том же PRB в каждом пазе подкадра. Поэтому определение PRBSet когда отдельный столбец индексов PRB рекомендуется. Однако для нестандартного скачкообразно перемещающего паз выделения PRB, PRBSet может быть задан как матрица 2D столбца индексов, соответствующих мудрым пазом выделениям ресурса для PSSCH.

Типы данных: double

Типы данных: struct

Выходные аргументы

свернуть все

Значения PSSCH DM-RS, возвращенные как вектор-столбец N    × 12 × N PRB-1. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSSCH Обрабатывает.

Информация о PSSCH DM-RS о промежуточных переменных, используемых, чтобы создать DM-RS, возвратилась как структура параметра, содержащая эти поля:

Циклический сдвиг опорного сигнала для каждого паза, возвращенного как 2D вектор-столбец. (α)

Alpha пропорционально NCS, где α=2πncs,λ12.

Номер группы последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. U

Номер последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. V

Корневой индекс Последовательности Задова-Чу для каждого паза, возвращенного как 2D вектор-столбец. Q

Значения циклического сдвига для каждого паза, возвращенного как 2D вектор-столбец. (ncs,λ)

Длина последовательности Задова-Чу, возвращенная как целое число. (NZCRS)

Ортогональное значение покрытия для каждого паза, возвращенного как матрица. (w¯)

Типы данных: struct

Больше о

свернуть все

Обработка опорного сигнала демодуляции PSSCH

Опорный сигнал демодуляции PSSCH (DM-RS) последовательность передается рядом ltePSSCH значения с помощью двух символов SC-FDMA, выделенных DM-RS в подкадре PSSCH. Выходной вектор является повторением последовательности с 12 элементами и заданный в TS 36.211, Раздел 9.8. Вектор сопоставлен на 12 поднесущих символа DM-RS-SC-FDMA в каждом пазе подкадра для каждой передачи физического блока ресурса (PRB) PSSCH на порте антенны 1000.

Последовательность выхода PSSCH DM-RS является конкатенацией этих двух последовательностей, которые будут сопоставлены на поднесущие символа DM-RS-SC-FDMA в каждом пазе подкадра, несущем a ltePSSCH передача. Его длина является N    × 12 × N PRB, где N PRB является количеством PRBs, сопоставленного с PSSCH. Для D2D sidelink существует один символ DM-RS на паз и поэтому N =2, и для V2X sidelink, существует два символа на паз и N =4.

Индексация опорного сигнала демодуляции PSSCH

Используйте ltePSSCHDRSIndices индексация функции и соответствия ltePSCCHDRS функция последовательности, чтобы заполнить сетку ресурса для любого подкадра PSSCH. PSSCH DM-RS передается в доступных символах SC-FDMA в подкадре PSSCH, с помощью единственного слоя на порте антенны 1000.

Индексы упорядочены, как символы модуляции QPSK PSSCH DM-RS должны быть, применив частоту, сначала сопоставляющую. Линейная индексация на основе одна является форматом возврата по умолчанию, но альтернативные форматы индексации могут также быть сгенерированы.

Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения, но не должны быть переданы. Sidelink-специфичная модуляция SC-FDMA создает последний символ, который служит защитным символом.

Для D2D sidelink, когда индексация основана на нуле, используемые индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Те же символы используются ltePUSCHDRSIndices функция. Для V2X sidelink существует четыре символа DM-RS-SC-FDMA с индексами {2,5,8,11} для нормального циклического префикса только.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8. Однако, чтобы выровняться с ориентацией подкадра LTE Toolbox™, эти индексы расширены от индекса символа на паз в индекс символа на подкадр.

Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

Смотрите также

| | |

Введенный в R2017b
