ltePSSCHDRSIndices

Индексы элемента ресурса PSSCH DM-RS

свернуть все на странице

Синтаксис

ind = ltePSSCHDRSIndices(ue)
ind = ltePSSCHDRSIndices(ue,opts)

Описание

пример

ind = ltePSSCHDRSIndices(ue) возвращает вектор-столбец опорного сигнала демодуляции PSSCH (DM-RS) индексы элемента ресурса для заданной структуры настроек UE. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSSCH Индексирует.

пример

ind = ltePSSCHDRSIndices(ue,opts) форматирует возвращенные индексы с помощью опций, заданных opts.

Примеры

свернуть все

Скрипт Open Live Script

Запишите комплексные значения PSSCH DM-RS в элементы ресурса PSSCH DM-RS в подкадре PSSCH и для нормального циклического префикса D2D и для V2X. Отобразите изображение их местоположений, чтобы сравнить оба непрямых режима.

Создайте структуру настроек оборудования пользователя и пустой подкадр сетки ресурса для пропускной способности на 10 МГц и нормального циклического префикса. Задайте выделение PRB, ue.PRBSet, со значениями RB от 30 до 39.

ue = struct('NSLRB',50,'CyclicPrefixSL','Normal');
ue.NSAID = 1;
ue.NSubframePSSCH = 1;
ue.PRBSet = [30:39]';
subframe_D2D = lteSLResourceGrid(ue);

Сгенерируйте индексы PSSCH DM-RS и загрузите значения PSSCH DM-RS в подкадр.

psschdrs_indices = ltePSSCHDRSIndices(ue);
subframe_D2D(psschdrs_indices) = ltePSSCHDRS(ue);

Измените настройки оборудования пользователя к режиму V2X sidelink. Установите идентичность скремблирования V2X на 5 334.

ue.SidelinkMode = 'V2X';
ue.NXID = 5334;
subframe_V2X = lteSLResourceGrid(ue);
psschdrs_indices = ltePSSCHDRSIndices(ue);
subframe_V2X(psschdrs_indices) = ltePSSCHDRS(ue);

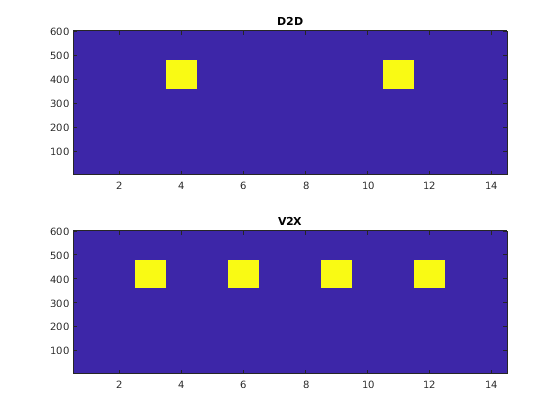

Отобразите местоположения PSCCH DM-RS для обоих непрямых режимов.

subplot(2,1,1);
imagesc(100*abs(subframe_D2D))
axis xy; title('D2D');
subplot(2,1,2);
imagesc(100*abs(subframe_V2X));
axis xy; title(ue.SidelinkMode);

Скрипт Open Live Script

Сравните форматы индексации элемента ресурса PSSCH DM-RS.

Создайте структуру настроек UE.

ue = struct('NSLRB',15,'CyclicPrefixSL','Normal','PRBSet',5);

Сгенерируйте индексы PSSCH DM-RS с помощью линейной индексации на основе одной (значение по умолчанию), основанной на нуле линейной индексации и стиля строки индекса на основе одного.

Линейная индексация на основе одна

psschdmrs_indices = ltePSSCHDRSIndices(ue);
psschdmrs_indices(1)
ans = uint32
    601

Основанная на нуле линейная индексация

opts = '0based';
psschdmrs_indices_0based = ltePSSCHDRSIndices(ue,opts);
psschdmrs_indices_0based(1)
ans = uint32
    600

Для основанной на нуле индексации первый присвоенный индекс - один ниже, чем индексация на основе одна.

Индексация на основе одна в [subcarrier,symbol,port] стиль строки индекса

Смотрите уникальные значения символа, чтобы видеть, какие символы заняты PSSCH DM-RS.

opts = {'sub' '1based'};
psschdmrs_indices_sub = ltePSSCHDRSIndices(ue,opts);
unique(psschdmrs_indices_sub(:,2,:))
ans = 2x1 uint32 column vector

    4
   11

Только символы 4 и 11 заняты. Для индексации на основе одной эти два символа подкадра PSSCH всегда резервируются для передачи PSSCH DM-RS.

Входные параметры

свернуть все

Настройки оборудования пользователя в виде структуры параметра, содержащей эти поля:

Режим Sidelink в виде 'D2D' или 'V2X'.

Типы данных: char | string

Количество непрямого ресурса блокируется в виде целочисленного скаляра от 6 до 110.

Пример 6, который соответствует пропускной способности канала 1,4 МГц.

Типы данных: double

Длина циклического префикса в виде 'Normal' или 'Extended'.

Типы данных: char | string

Основанные на нуле индексы физического блока ресурса (PRB) в виде целочисленного вектор-столбца или целочисленной матрицы 2D столбца.

PSSCH предназначается, чтобы быть переданным в том же PRB в каждом пазе подкадра. Поэтому определение PRBSet когда отдельный столбец индексов PRB рекомендуется. Однако для нестандартного скачкообразно перемещающего паз выделения PRB, PRBSet может быть задан как матрица 2D столбца индексов, соответствующих мудрым пазом выделениям ресурса для PSSCH.

Типы данных: double

Типы данных: struct

Опции выходного формата для индексов элемента ресурса в виде вектора символов, массива ячеек из символьных векторов или массива строк. Для удобства можно задать несколько опций как односимвольный вектор или строковый скаляр разделенным пробелом списком значений, помещенных в кавычках. Значения для opts когда задано как вектор символов включают (используйте двойные кавычки для строки):

Категория Опции Описание

Индексация стиля

'ind' (значение по умолчанию)

Возвращенные индексы находятся в линейном стиле индекса.

'sub'

Возвращенные индексы находятся в [subcarrier,symbol,port] стиль строки индекса.

Основа индекса

'1based' (значение по умолчанию)

Возвращенные индексы на основе одни.

'0based'

Возвращенные индексы основаны на нуле.

Пример: 'ind 1based', "ind 1based", {'ind','1based'}, или ["ind","1based"] задайте те же параметры форматирования.

Типы данных: char | string | cell

Выходные аргументы

свернуть все

Индексы элемента ресурса PSSCH DM-RS, возвращенные как целочисленный вектор-столбец или целочисленная матрица с тремя столбцами. Возвращенный вектор или матрица имеют 24 × N индексы элемента ресурса PRB PSSCH DM-RS. где N PRB является количеством PRBs, сопоставленного с PSSCH. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSSCH Индексирует.

Больше о

свернуть все

Индексация опорного сигнала демодуляции PSSCH

Используйте ltePSSCHDRSIndices индексация функции и соответствия ltePSCCHDRS функция последовательности, чтобы заполнить сетку ресурса для любого подкадра PSSCH. PSSCH DM-RS передается в доступных символах SC-FDMA в подкадре PSSCH, с помощью единственного слоя на порте антенны 1000.

Индексы упорядочены, как символы модуляции QPSK PSSCH DM-RS должны быть, применив частоту, сначала сопоставляющую. Линейная индексация на основе одна является форматом возврата по умолчанию, но альтернативные форматы индексации могут также быть сгенерированы.

Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения, но не должны быть переданы. Sidelink-специфичная модуляция SC-FDMA создает последний символ, который служит защитным символом.

Для D2D sidelink, когда индексация основана на нуле, используемые индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Те же символы используются ltePUSCHDRSIndices функция. Для V2X sidelink существует четыре символа DM-RS-SC-FDMA с индексами {2,5,8,11} для нормального циклического префикса только.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8. Однако, чтобы выровняться с ориентацией подкадра LTE Toolbox™, эти индексы расширены от индекса символа на паз в индекс символа на подкадр.

Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Опорный сигнал демодуляции PSSCH

Опорный сигнал демодуляции PSSCH (DM-RS) последовательность передается рядом ltePSSCH значения с помощью двух символов SC-FDMA, выделенных DM-RS в подкадре PSSCH. Выходной вектор является повторением последовательности с 12 элементами и заданный в TS 36.211, Раздел 9.8. Вектор сопоставлен на 12 поднесущих символа DM-RS-SC-FDMA в каждом пазе подкадра для каждой передачи физического блока ресурса (PRB) PSSCH на порте антенны 1000.

Последовательность выхода PSSCH DM-RS является конкатенацией этих двух последовательностей, которые будут сопоставлены на поднесущие символа DM-RS-SC-FDMA в каждом пазе подкадра, несущем a ltePSSCH передача. Его длина является N    × 12 × N PRB, где N PRB является количеством PRBs, сопоставленного с PSSCH. Для D2D sidelink существует один символ DM-RS на паз и поэтому N =2, и для V2X sidelink, существует два символа на паз и N =4.

Смотрите также

| |

Введенный в R2017b
