gplot(A,XYCoords) строит график узлов и ребер, заданных в матрице смежности A в координатах, заданных в XYCoords. Матрица смежности An- n матрица, где n количество узлов. XYCoordsn- 2 матрица, задающая xy - координирует для каждого узла.

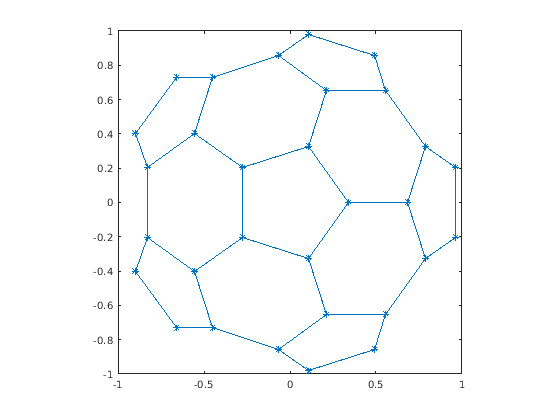

gplot(A,XYCoords,LineSpec) дополнительно использование LineSpec задавать тип линии, символ маркера и цвет, чтобы использовать в графике. Например, gplot(A,XY,'r-*') красные линии использования для ребер и красные звездочки для узлов.
[x,y] = gplot(A,XYCoords) возвращает NaN- разграниченные векторы x и y не генерируя график. Используйте x и y сгенерировать график в более позднее время с помощью plot(x,y).
Матрица смежности в виде матрицы. A описывает связи между узлами в графике местоположением ненулевых значений. Если узел i и узел j соединяются, затем A(i,j) или A(j,i) является ненулевым; в противном случае, A(i,j) и A(j,i) нуль.
Пример: A = ones(5) матрица смежности графика с пятью узлами, где каждый узел соединяется со всем другие.
Пример: A = [0 1 1 1; 1 0 0 0; 1 0 0 0; 1 0 0 0] матрица смежности графика с четырьмя узлами, где один узел соединяется с другими тремя.
Типы данных: single | double
XYCoords — xy - координаты узлов N- 2 матрица
x, y - узлов в виде N- 2 матрица. Каждая строка в XYCoords задает координаты для одного узла в графике, таким образом, XYCoords(i,:) = [x(i) y(i)] дает координаты для узла i.
Пример: XYCoords = [1 2; 3 4] графики один узел в (1,2) и второй узел в (3,4).
LineSpec — Стиль линии, маркер и цвет вектор символов | строка
Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только узлы и никакие ребра между ними.
Пример: '--or' красная пунктирная линия с круговыми маркерами.
Координаты узла, возвращенные как векторы. x и y содержите ту же информацию как XYCoords, но в другом формате, который подходит для графического вывода с командой plot(x,y). Линейные сегменты заданы в x и y разделяются NaN значения.
Советы
Использование graph и digraph объекты работать с графиком и сетевыми алгоритмами. Можно визуализировать сети с plot.
