Введение

Модель объекта управления состоит из системы первого порядка с неопределенным усилением и постоянной времени последовательно с мягко underdamped резонанс и значительная несмоделированная динамика. Неопределенные переменные заданы с помощью ureal и ultidyn и неопределенная модель объекта управления P создается как продукт простых передаточных функций:

gamma = ureal('gamma',2,'Perc',30);  % uncertain gain
tau = ureal('tau',1,'Perc',30);      % uncertain time-constant
wn = 50; xi = 0.25;
P = tf(gamma,[tau 1]) * tf(wn^2,[1 2*xi*wn wn^2]);
% Add unmodeled dynamics
delta = ultidyn('delta',[1 1],'SampleStateDim',5,'Bound',1);
W = makeweight(0.1,20,10);
P = P * (1+W*delta);

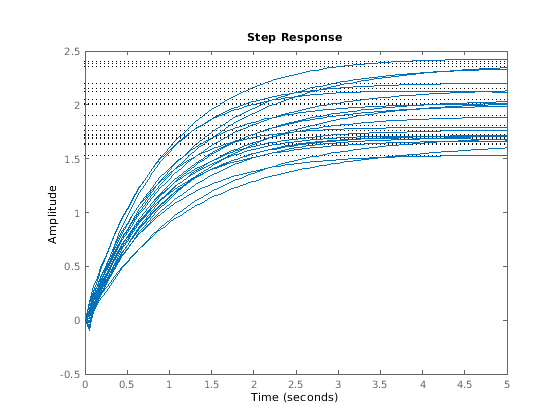

Набор переходных процессов для случайным образом выбранных значений неопределенности иллюстрирует изменчивость объекта.

step(P,5)

Покрытие неопределенной модели

Неопределенная модель объекта управления P содержит 3 неопределенных элемента. Для задач синтеза обратной связи часто желательно упростить модель неопределенности в то время как приблизительно сдерживающий ее полная изменчивость. Это - одно использование команды ucover. Эта команда берет массив ответов LTI Pa и номинальный ответ Pn и модели различие Pa-Pn как мультипликативная неопределенность в системной динамике (ultidyn).

Использовать ucover, сначала сопоставьте неопределенную модель P в семейство ответов LTI с помощью usample. Эта команда производит неопределенные элементы в неопределенной системе. Это возвращает массив моделей LTI где каждый модель, представляющая одно возможное поведение неопределенной системы. В этом примере сгенерируйте 60 демонстрационных значений P:

rng('default');     % the random number generator is seeded for repeatability
Parray = usample(P,60);

Затем используйте ucover покрывать все поведения в Parray простой неопределенной моделью формы

Usys = Pn * (1 + Wt * Delta)

где вся неопределенность сконцентрирована в "несмоделированной динамике" Delta компонента (ultidyn объект. Выберите номинальную стоимость P как сосредотачивают Pn из покрытия и использования формирующий фильтр 2-го порядка Wt получать как относительный промежуток между Parray и Pn меняется в зависимости от частоты.

Pn = P.NominalValue;
orderWt = 2;
Parrayg = frd(Parray,logspace(-3,3,60));
[Usys,Info] = ucover(Parrayg,Pn,orderWt,'in');

Проверьте, что величина фильтра (в красном) "покрывает" относительные изменения частотной характеристики объекта (в синем).

Wt = Info.W1;
bodemag((Pn-Parray)/Pn,'b--',Wt,'r')

Создание модели проекта разомкнутого контура

Спроектировать устойчивый контроллер для неопределенного объекта P, выберите целевую полосу пропускания замкнутой системы desBW и выполните проект минимизации чувствительности с помощью упрощенной модели Usys неопределенности. Управляющую структуру показывают в рисунке 1. Основные сигналы являются воздействием d, шум измерения n, управляющий сигнал u, и объект выход y. Фильтры Wperf и Wnoise отразите содержимое частоты воздействия и шумовых сигналов, или эквивалентно, диапазоны частот, где хорошее воздействие и шумовые свойства отклонения необходимы.

Наша цель состоит в том, чтобы сохранить y близко к нулю путем отклонения воздействия d и минимизация удара шума измерения n. Эквивалентно, мы хотим спроектировать контроллер, который сохраняет усиление от [d;n] к y "маленький". Обратите внимание на то, что

y  = Wperf * 1/(1+PC) * d + Wnoise * PC/(1+PC) * n

таким образом, передаточная функция интереса состоит из эффективности - и взвешенные шумом версии функции чувствительности 1 / (1+PC) и дополнительный PC функции чувствительности / (1+PC).

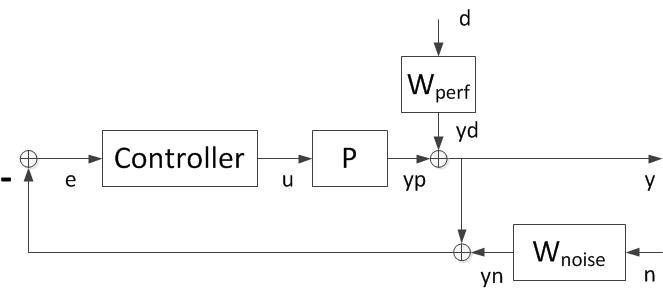

Рисунок 1: управляющая структура.

Выберите функцию взвешивания эффективности Wperf как фильтр lowpass первого порядка с величиной, больше, чем 1 на частотах ниже желаемой полосы пропускания замкнутой системы:

desBW = 0.4;
Wperf = makeweight(500,desBW,0.5);

Чтобы ограничить пропускную способность контроллера и вызвать список прочь вне желаемой пропускной способности, используйте модель Wnoise шума датчика с величиной, больше, чем 1 на частотах, больше, чем 10*desBW:

Wnoise = 0.0025 * tf([25 7 1],[2.5e-5 .007 1]);

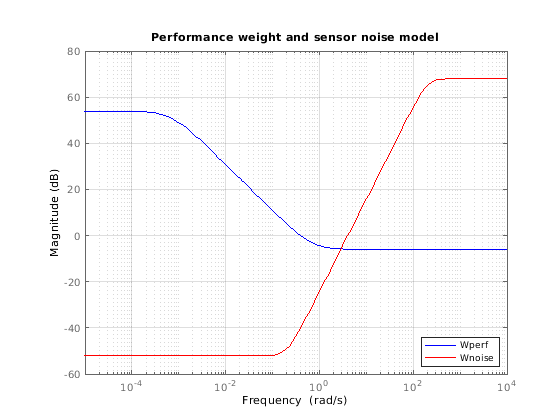

Постройте профили величины Wperf и Wnoise:

bodemag(Wperf,'b',Wnoise,'r'), grid
title('Performance weight and sensor noise model')
legend('Wperf','Wnoise','Location','SouthEast')

Затем создайте соединение разомкнутого контура рисунка 1:

Usys.InputName = 'u'; Usys.OutputName = 'yp';
Wperf.InputName = 'd'; Wperf.OutputName = 'yd';
Wnoise.InputName = 'n'; Wnoise.OutputName = 'yn';

sumy = sumblk('y = yp + yd');
sume = sumblk('e = -y - yn');

M = connect(Usys,Wperf,Wnoise,sumy,sume,{'d','n','u'},{'y','e'});

Первый проект: низкое требование пропускной способности

Проектирование контроллера выполняется с автоматизированной устойчивой командой проекта musyn. Неопределенная модель разомкнутого контура дана M.

[ny,nu] = size(Usys);
[K1,muBound] = musyn(M,ny,nu);

D-K ITERATION SUMMARY:
-----------------------------------------------------------------
                       Robust performance               Fit order
-----------------------------------------------------------------
  Iter         K Step       Peak MU       D Fit             D
    1           223.6        100.4        101.4             2
    2           20.15        1.759        1.774            10
    3          0.9757       0.9679       0.9783             8
    4          0.9284       0.9284       0.9321             6
    5          0.9116       0.9116         0.92            10
    6          0.9026       0.9025       0.9047            10
    7           0.899        0.899        0.903            10
    8          0.8974       0.8974       0.8977            10

Best achieved robust performance: 0.897

Устойчивая эффективность muBound положительная скалярная величина. Если это близко 1, то проект успешен и желаемое и эффективное соответствие полос пропускания замкнутой системы тесно. Как показывает опыт, если muBound меньше 0.85, затем достижимая производительность может улучшаться. Когда muBound больше 1.2, затем желаемая полоса пропускания замкнутой системы не достижима для данной суммы неопределенности объекта.

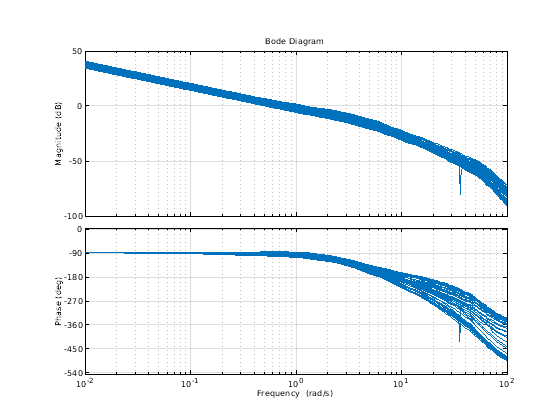

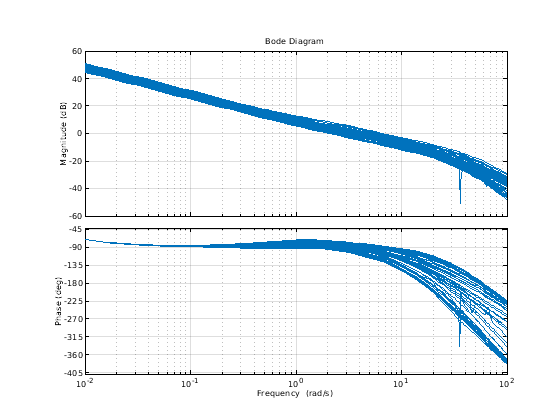

С тех пор, здесь, muBound приблизительно 0,9, цели достигнуты, но могли в конечном счете быть улучшены. В целях валидации создайте Диаграммы Боде ответа разомкнутого контура для различных значений неопределенности и отметьте типичную частоту среза нулевого дБ и запас по фазе:

opt = bodeoptions;
opt.PhaseMatching = 'on';
opt.Grid = 'on';

bodeplot(Parray*K1,{1e-2,1e2},opt);

Рандомизированные Диаграммы Боде с обратной связью подтверждают пропускную способность подавления помех с обратной связью приблизительно 0,4 рад/с.

S1 = feedback(1,Parray*K1);  % sensitivity to output disturbance
bodemag(S1,{1e-2,1e3}), grid

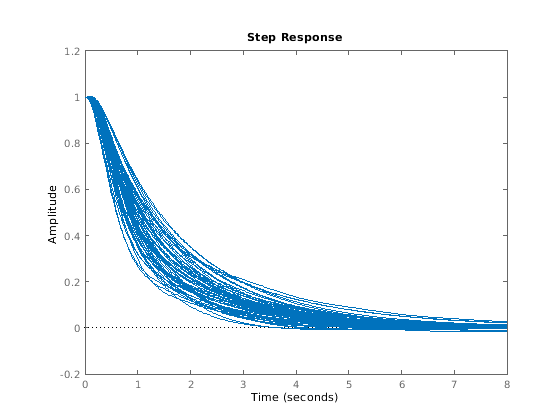

Наконец, вычислите и постройте ответы с обратной связью на воздействие шага на объекте выход. Они сопоставимы с желаемой полосой пропускания замкнутой системы 0,4 с обосновывающимися временами приблизительно 7 секунд.

step(S1,8);

В этой наивной стратегии проектирования мы коррелировали шумовую пропускную способность с желаемой полосой пропускания замкнутой системы. Это просто помогает ограничить пропускную способность контроллера. Справедливая перспектива - то, что этот подход фокусируется на выходном затухании воздействия перед лицом неопределенности модели объекта управления. Шум датчика действительно не обращен. С проблемами со значительными суммами шума датчика имели бы дело другим способом.

Второй проект: более высокое требование пропускной способности

Давайте восстановим проект для более высокой целевой пропускной способности и корректировки шумовой пропускной способности также.

desBW = 2;
Wperf = makeweight(500,desBW,0.5);
Wperf.InputName = 'd'; Wperf.OutputName = 'yd';
Wnoise = 0.0025 * tf([1 1.4 1],[1e-6 0.0014 1]);
Wnoise.InputName = 'n'; Wnoise.OutputName = 'yn';

M = connect(Usys,Wperf,Wnoise,sumy,sume,{'d','n','u'},{'y','e'});
[K2,muBound2] = musyn(M,ny,nu);

D-K ITERATION SUMMARY:
-----------------------------------------------------------------
                       Robust performance               Fit order
-----------------------------------------------------------------
  Iter         K Step       Peak MU       D Fit             D
    1           223.6        100.5        101.4             2
    2           20.17        2.116        2.135            10
    3           1.254        1.249        1.261            10
    4           1.178        1.178        1.192            10
    5           1.154        1.154        1.159            10
    6           1.141        1.141        1.144            10
    7           1.132        1.132        1.135            10
    8           1.124        1.124        1.125            10
    9           1.121        1.121        1.125             8
   10           1.114        1.114        1.124            10

Best achieved robust performance: 1.11

С устойчивой эффективностью приблизительно 1,1 этот проект достигает хорошего компромисса между целями эффективности и неопределенностью объекта. Диаграммы Боде разомкнутого контура подтверждают довольно устойчивый проект с достойными запасами по фазе, но не столь хорошие как более низкий проект пропускной способности.

bodeplot(Parray*K2,{1e-2,1e2},opt)

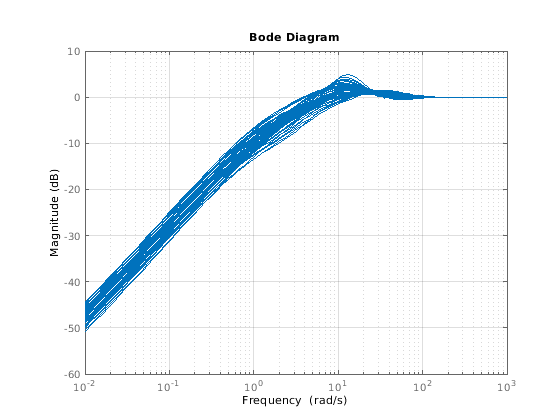

Рандомизированные Диаграммы Боде с обратной связью подтверждают полосу пропускания замкнутой системы приблизительно 2 рад/с. Частотная характеристика имеет более худой, чем было замечено в более низком проекте пропускной способности, из-за увеличенной неопределенности в модели на этой частоте. Поскольку Устойчивое mu-значение Эффективности было 1.1, мы ожидали некоторое ухудшение в робастности целей эффективности по более низкому проекту пропускной способности.

S2 = feedback(1,Parray*K2);
bodemag(S2,{1e-2,1e3}), grid

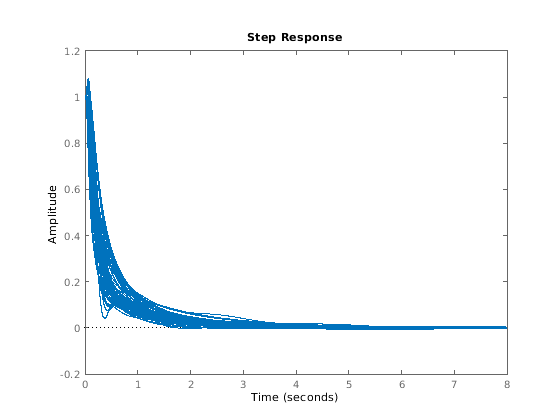

Ответы воздействия шага с обратной связью далее иллюстрируют более высокий ответ пропускной способности с разумной робастностью через изменчивость модели объекта управления.

step(S2,8);

Третий проект: очень Агрессивное требование пропускной способности

Восстановите проект еще раз с чрезвычайно оптимистической целью полосы пропускания замкнутой системы 15 рад/с.

desBW = 15;
Wperf = makeweight(500,desBW,0.5);
Wperf.InputName = 'd'; Wperf.OutputName = 'yd';
Wnoise = 0.0025 * tf([0.018 0.19 1],[0.018e-6 0.19e-3 1]);
Wnoise.InputName = 'n'; Wnoise.OutputName = 'yn';

M = connect(Usys,Wperf,Wnoise,sumy,sume,{'d','n','u'},{'y','e'});
[K3,muBound3] = musyn(M,ny,nu);

D-K ITERATION SUMMARY:
-----------------------------------------------------------------
                       Robust performance               Fit order
-----------------------------------------------------------------
  Iter         K Step       Peak MU       D Fit             D
    1           223.6        100.9        101.8             2
    2           20.26        3.618        3.649             8
    3           2.189        2.189        2.215            10
    4           1.997        1.997        2.014            10
    5           1.919        1.919        1.933            10
    6           1.873        1.873        1.932             6
    7            1.85         1.85        1.872            10
    8           1.826        1.826        1.845             8
    9           1.818        1.818         1.83             8
   10           1.811        1.811        1.818             8

Best achieved robust performance: 1.81

Поскольку устойчивая эффективность больше 1.8, цели эффективности с обратной связью не достигаются под неопределенностью объекта. Частотные характеристики системы с обратной связью имеют более высокий peaks, указывающий на низкую производительность спроектированного контроллера.

S3 = feedback(1,Parray*K3);
bodemag(S3,{1e-2,1e3}), grid

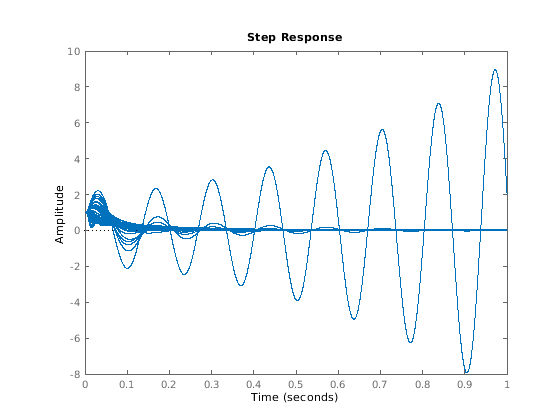

Точно так же переходные процессы под неопределенностью иллюстрируют плохую эффективность с обратной связью.

step(S3,1);

Устойчивые вычисления устойчивости

Предвещание и Переходные процессы, показанные выше, сгенерированы от выборок неопределенной модели объекта управления P. Мы можем использовать неопределенную модель непосредственно и оценить устойчивую устойчивость трех систем с обратной связью.

ropt = robOptions('Display','on','MussvOptions','sm5');
stabmarg1 = robstab(feedback(P,K1),ropt);

Computing peak...  Percent completed: 100/100
System is robustly stable for the modeled uncertainty.
 -- It can tolerate up to 275% of the modeled uncertainty.
 -- There is a destabilizing perturbation amounting to 275% of the modeled uncertainty.
 -- This perturbation causes an instability at the frequency 7.64 rad/seconds.

stabmarg2 = robstab(feedback(P,K2),ropt);

Computing peak...  Percent completed: 100/100
System is robustly stable for the modeled uncertainty.
 -- It can tolerate up to 151% of the modeled uncertainty.
 -- There is a destabilizing perturbation amounting to 151% of the modeled uncertainty.
 -- This perturbation causes an instability at the frequency 17.3 rad/seconds.

stabmarg3 = robstab(feedback(P,K3),ropt);

Computing peak...  Percent completed: 100/100
System is not robustly stable for the modeled uncertainty.
 -- It can tolerate up to 83.9% of the modeled uncertainty.
 -- There is a destabilizing perturbation amounting to 84% of the modeled uncertainty.
 -- This perturbation causes an instability at the frequency 79.5 rad/seconds.

Аналитические отчеты робастности подтверждают то, что мы наблюдали путем выборки времени с обратной связью и частотных характеристик. Второй проект является хорошим компромиссом между эффективностью и робастностью, и третий проект слишком агрессивен и испытывает недостаток в робастности.
