Closing

Морфологическое закрытие бинарных пиксельных данных

Библиотека:
Vision HDL Toolbox / Морфологические Операции

Описание

Блок Closing выполняет морфологическое расширение, сопровождаемое морфологической эрозией при помощи того же окружения для обоих вычислений. Блок работает с потоком бинарных значений интенсивности. Можно задать окружение или элемент структурирования, до 32 32 пикселей.

Примечание

Этот блок совпадает с поведением блока Closing (Computer Vision Toolbox) в Computer Vision Toolbox™ и комбинации imerode(imdilate()) в Image Processing Toolbox™. Однако это не совпадает с поведением ребра imclose функция в Image Processing Toolbox. imclose принимает, что белый основной цвет бинарного изображения, которое может привести к различиям в поведении ребра.

Этот блок использует пиксельный интерфейс потоковой передачи с шиной для сигналов управления кадром. Этот интерфейс позволяет блоку действовать независимо от размера изображения и формата. Порты pixel на этом блоке поддерживают одну пиксельную потоковую передачу или мультипиксельную потоковую передачу. Одна пиксельная потоковая передача принимает и возвращает одно пиксельное значение каждый такт. Мультипиксельная потоковая передача принимает и возвращает 4 или 8 пикселей за такт, чтобы поддержать высокую частоту кадров или форматы с высоким разрешением. Наряду с пикселем, блок принимает и возвращает pixelcontrol соедините шиной, который содержит пять управляющих сигналов. Управляющие сигналы указывают на валидность каждого пикселя и их местоположения в системе координат. Для мультипиксельной потоковой передачи один набор управляющих сигналов применяется ко всем четырем или восьми пикселям в векторе. Чтобы преобразовать систему координат (пиксельная матрица) в последовательный пиксельный поток и управляющие сигналы, используйте блок Frame To Pixels. Для полного описания интерфейса смотрите Пиксельный Интерфейс Потоковой передачи.

Порты

Входной параметр

развернуть все

`pixel` — Булев входной пиксель или мультипиксельный вектор
скаляр | вектор

Этот блок поддерживает одну пиксельную потоковую передачу или мультипиксельную потоковую передачу. Для одной пиксельной потоковой передачи задайте один входной пиксель как скалярное булево значение. Для мультипиксельной потоковой передачи задайте вектор из четырех или восьми булевых значений. Для получения дополнительной информации того, как настроить вашу модель для мультипиксельной потоковой передачи, смотрите Мультипиксельные Видеопотоки Фильтра.

Типы данных: Boolean

`ctrl` — Управляющие сигналы сопоставлены с пиксельным потоком
`pixelcontrol` шина

Задайте pixelcontrol соедините шиной, который содержит пять сигналов. Сигналы описывают валидность пикселя и его местоположения в системе координат. Для получения дополнительной информации смотрите Пиксельную Шину управления.

Для мультипиксельной потоковой передачи каждый вектор из пиксельных значений имеет один набор управляющих сигналов. Поскольку вектор имеет только один valid сигнал, пиксели в векторе должны быть или всеми допустимыми или всеми недопустимыми. hStart и vStart сигналы применяются к пикселю с самым низким индексом в векторе. hEnd и vEnd сигналы применяются к пикселю с самым высоким индексом в векторе.

Типы данных: bus

Вывод

развернуть все

`pixel` — Булев выходной пиксель или мультипиксельный вектор
скаляр | вектор

Этот блок поддерживает одну пиксельную потоковую передачу или мультипиксельную потоковую передачу. При использовании одной пиксельной потоковой передачи блок возвращает один пиксель как скалярное булево значение. При использовании мультипиксельной потоковой передачи блок возвращает вектор из булевых значений. Этот вектор одного размера с вектором входа pixel. Для получения дополнительной информации того, как настроить вашу модель для мультипиксельной потоковой передачи, смотрите Мультипиксельные Видеопотоки Фильтра.

Типы данных: Boolean

`ctrl` — Управляющие сигналы сопоставлены с пиксельным потоком
`pixelcontrol` шина

Для мультипиксельной потоковой передачи каждый вектор из пиксельных значений имеет один набор управляющих сигналов. Поскольку вектор имеет только один valid сигнал, пиксели в векторе - или все допустимые или все недопустимые. hStart и vStart сигналы применяются к пикселю с самым низким индексом в векторе. hEnd и vEnd сигналы применяются к пикселю с самым высоким индексом в векторе.

Типы данных: bus

Параметры

развернуть все

`Neighborhood` — Пиксельное окружение
[0,1,0; 1,1,1; 0,1,0] (значение по умолчанию) | вектор или матрица `1`s и `0`s

Пиксельное окружение в виде вектора или матрицы 1s и 0s.

Блок поддерживает окружения до 32 32 пикселей. Чтобы использовать элемент структурирования, задайте Neighborhood как getnhood (Image Processing Toolbox) (strel (Image Processing Toolbox) (shape)).

Когда вы используете мультипиксельный вход вектора, район должен составить по крайней мере два пикселя в каждой размерности.

`Line buffer size` — Размер буфера памяти линии
2048 (значение по умолчанию) | положительное целое число

Задайте степень двойки, которая вмещает количество активных пикселей в одной горизонтальной линии.

Если вы задаете значение, которое не является степенью двойки, блок использует следующую самую большую степень двойки. Блок выделяет (neighborhood lines – 1)-by-Line buffer size ячейки памяти, чтобы сохранить пиксели.

`Padding method` — Метод для дополнения
`Constant` (значение по умолчанию) | `None`

Выберите один из этих методов для дополнения контура входного изображения. Для получения дополнительной информации об этих методах, смотрите, что Ребро Дополняет.

Constant — Блок заполняет изображение нулями для операции расширения и единицами для операции эрозии. Эти значения предотвращают закрытие на контурах активной системы координат.
None — Исключите дополнительную логику. Блок не устанавливает пиксели вне фрейма изображения ни к какому конкретному значению. Эта опция уменьшает аппаратные ресурсы, используемые блоком и очищением, требуемым между системами координат, но влияет на точность выходных пикселей в ребрах системы координат. Чтобы обеспечить пиксельную потоковую синхронизацию, выходная система координат одного размера с входным кадром. Однако избегать использования пикселей, вычисленных от неопределенных дополнительных значений, маски от KernelSize/2 пиксели вокруг ребра системы координат для нисходящих операций. Для получения дополнительной информации смотрите Пропускную способность Увеличения с Дополнением Ни одного.

Примеры модели

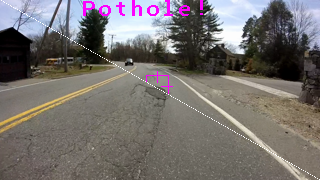

Детектор выбоин на дороге

Расширяет Сгенерировать мультипликационные Изображения Используя Двусторонний пример Фильтрации, чтобы включать вычисление центроида и накладывание центроидного маркера и текстовой метки на обнаруженных выбоинах.

Алгоритмы

развернуть все

Задержка

Общая задержка блока является буферной задержкой линии плюс задержка вычисления ядра. Морфологическое закрытие является составной операцией, таким образом, этот блок содержит второй буфер линии между ядром расширения и ядром эрозии. Чтобы определить точную задержку для любой настройки блока, контролируйте количество временных шагов между сигналами элемента управления вводом и сигналами элемента управления выводом.

Задержка памяти линии включает дополнение ребра. Задержка ядра зависит от размера окружения.

Примечание

Когда вы будете использовать дополнение ребра, используйте горизонтальный интервал гашения, больше, чем дважды ширина ядра. Этот интервал позволяет блоку закончить обрабатывать одну линию, прежде чем это начнет обрабатывать следующее, включая добавление дополнительных пикселей до и после активных пикселей в линии. Стандартные форматы потокового видео используют горизонтальный интервал гашения приблизительно 25% ширины системы координат. Этот интервал намного больше, чем фильтры применились к каждой системе координат. Когда вы отключаете дополнение ребра, горизонтальный интервал гашения должен быть по крайней мере 12 циклами и независим от размера ядра. Если вы используете пользовательский формат видео, установите горизонтальный интервал гашения при помощи параметров блоков Frame To Pixels. Горизонтальный интервал гашения равен Total pixels per line – Active pixels per line или, эквивалентно, Front porch + Back porch. Для получения дополнительной информации смотрите, Конфигурируют Интервалы гашения.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок поддерживает генерацию кода C/C++ для акселератора Simulink^® и быстрых режимов Accelerator и для генерации компонента DPI.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Вы не можете сгенерировать HDL для этого блока в Resettable Synchronous Subsystem (HDL Coder).

Темы

Типы морфологических операций (Image Processing Toolbox)
Структурирование элементов (Image Processing Toolbox)

Представленный в R2015a
