correlation

Коэффициент корреляции между двумя антеннами в массиве

Описание

пример

correlation(array,frequency,elem1,elem2,z0) вычисляет и строит коэффициент корреляции между двумя антенными элементами, elem1 и elem2 из массива. Значения корреляции вычисляются для заданной частоты и импеданса и для заданного импеданса z0.

пример

rho = correlation(array,frequency,elem1,elem2,z0) возвращает коэффициент корреляции между двумя антенными элементами, elem1 и elem2 из массива.

Примеры

свернуть все

Постройте корреляцию между 1 и 2 антенными элементами в линейной матрице по умолчанию по частотному диапазону 50 МГц к 100 МГц.

h = linearArray;
correlation (h,50e6:1e6:100e6,1,2);

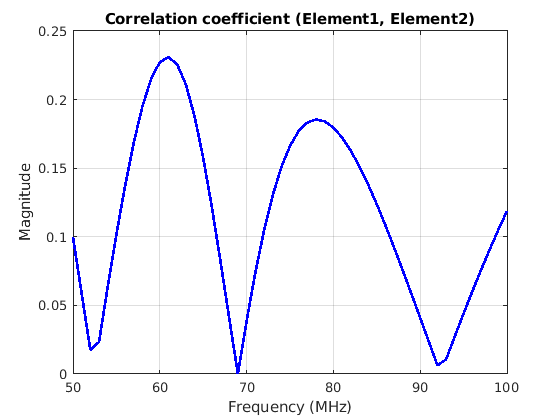

Figure contains an axes. The axes with title Correlation coefficient (Element1, Element2) contains an object of type line.

Вычислите коэффициент корреляции прямоугольного массива по умолчанию в частотном диапазоне 50 МГц к 100 МГц.

h = rectangularArray;
rho = correlation (h, 50e6:1e6:100e6, 1, 2)
rho = 51×1

    0.1406
    0.1110
    0.0812
    0.0510
    0.0200
    0.0119
    0.0448
    0.0782
    0.1114
    0.1427
      ⋮

Входные параметры

свернуть все

Объект Array в виде скалярного указателя.

Частотный диапазон раньше вычислял корреляцию в виде вектора в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

Антенные элементы в массиве в виде скалярного указателя.

Ссылочный импеданс в виде скаляра в Омах.

Пример: 70

Типы данных: double

Выходные аргументы

свернуть все

Коэффициент корреляции между двумя антенными элементами массива, возвращенного как вектор.

Ссылки

[1] С. Бланш, Дж. Ромеу и я. Corbella. Точное представление системной эффективности разнообразия антенны из входного описания параметра. Электрон. Латыш., издание 39, стр 705-707, май 2003.

Смотрите также

| |

Представленный в R2015a
