efficiency

КПД излучения антенны

свернуть все на странице

Синтаксис

E = efficiency(antenna,frequency)
efficiency(antenna,frequency)

Описание

пример

E = efficiency(antenna,frequency) возвращает КПД излучения антенны по заданной частоте.

пример

efficiency(antenna,frequency) строит КПД излучения антенны по заданной частоте.

Примеры

свернуть все

Скрипт Open Live Script

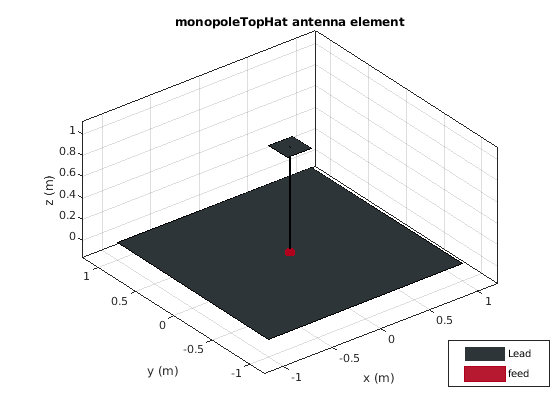

Создайте антенну монополя цилиндра.

m = metal('Lead');
ant = monopoleTopHat('Conductor',m);
show(ant)

Figure contains an axes. The axes with title monopoleTopHat antenna element contains 5 objects of type patch, surface. These objects represent Lead, feed.

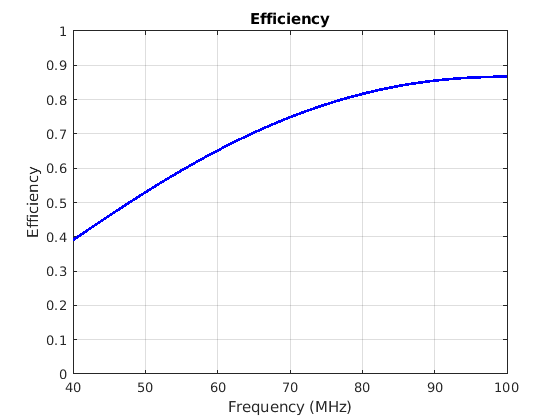

Постройте КПД излучения антенны по частотному диапазону 20-80 МГц.

efficiency(ant,linspace(40e6,100e6,41))

Figure contains an axes. The axes with title Efficiency contains an object of type line.

Скрипт Open Live Script

Создайте и визуализируйте антенны микрополосковой линии закрашенной фигуры с PEC, медью, серебром и алюминиевыми закрашенными фигурами металла.

ant_patchPEC = patchMicrostrip('Substrate',dielectric('Air'),'Conductor',metal('PEC'));
ant_patchCopper = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Copper'));
ant_patchSilver = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Silver'));
ant_patchAluminium = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Aluminium'));

Сравните КПД излучения этих антенн на частоте 1 ГГц.

Eff_patchPEC = efficiency(ant_patchPEC,1e09)
Eff_patchPEC = 1

Eff_patchCopper = efficiency(ant_patchCopper,1e09)
Eff_patchCopper = 0.4689

Eff_patchSilver = efficiency(ant_patchSilver,1e09)
Eff_patchSilver = 0.4101

Eff_patchAluminium = efficiency(ant_patchAluminium,1e09)
Eff_patchAluminium = 0.4669

Входные параметры

свернуть все

Введите антенну в виде antenna объект. Объект антенны, который вы задаете, должен быть структурой одно канала.

Частотный диапазон, чтобы вычислить КПД излучения в виде скаляра в герц или векторе с каждым модулем элемента в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

Выходные аргументы

свернуть все

КПД излучения антенны, возвращенной как скаляр или вектор со значениями в области значений [0,1].

Больше о

свернуть все

КПД излучения

Средняя во времени плотность энергии, излученная антенной:

где, r = радиус сферы,

θ, φ = углы сферической координаты,

E, H = интенсивность электрического и магнитного поля соответственно.

Общая степень, излученная антенной:

где, U = интенсивность излучения (модульный пространственный угол W/),

dΩ = элемент пространственного угла.

КПД излучения дан как:

где, Контакт = степень общих затрат.

Смотрите также

|

Введенный в R2021a
