rfplot

Отобразите данные S-параметра на графике

свернуть все на странице

Синтаксис

rfplot(s_obj)
rfplot(s_obj,i,j)
rfplot(___,lineSpec)
rfplot(___,plotflag)
hline = rfplot(___)
[hline,haxes] = rfplot(filter,frequencies)

Описание

пример

rfplot(s_obj) строит величину в дБ по сравнению с частотой всех S-параметров (S11, S12... SNN) на текущей оси. s_obj должен быть s-объект-параметра.

rfplot(s_obj,i,j) строит величину Si, j, в децибелах, по сравнению с частотой на текущей оси.

rfplot(___,lineSpec) S-параметры графиков с помощью дополнительных типов линии, символов и цветов заданы linespec.

rfplot(___,plotflag) позволяет задавать тип графика при помощи plotflag.

пример

hline = rfplot(___) строит S-параметры и возвращает вектор-столбец указателей на объекты линии, hline.

[hline,haxes] = rfplot(filter,frequencies) строит ответ величины S-параметров для фильтра rf.

Примеры

свернуть все

Этот пример использует:

Скрипт Open Live Script

Используйте sparameters создать набор S-параметры.

hs = sparameters('default.s2p');

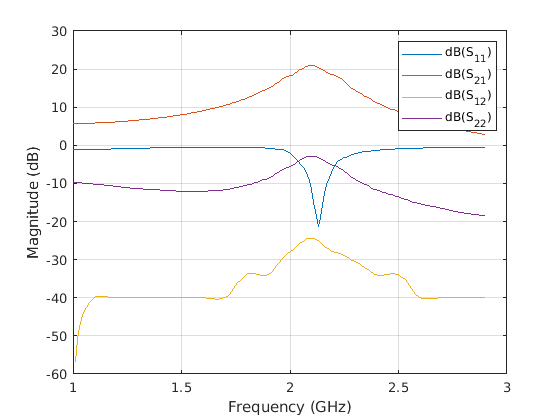

Постройте все S-параметры.

rfplot(hs)

Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

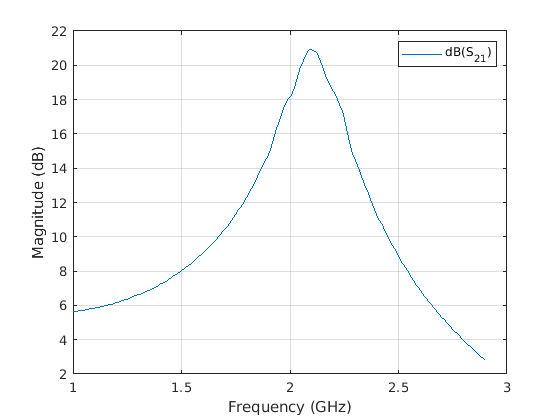

Постройте S21.

rfplot(hs,2,1)

Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{21}).

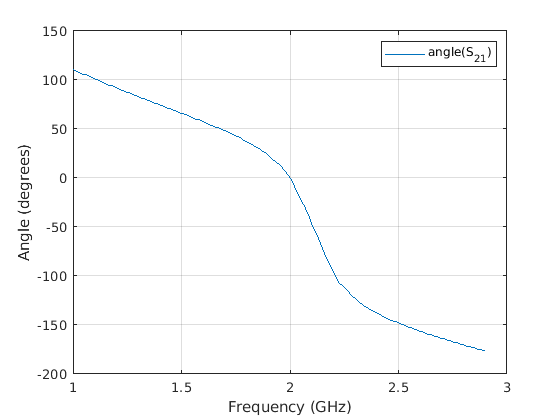

Постройте угол S21 в градусах.

rfplot(hs,2,1,'angle')

Figure contains an axes. The axes contains an object of type line. This object represents angle(S_{21}).

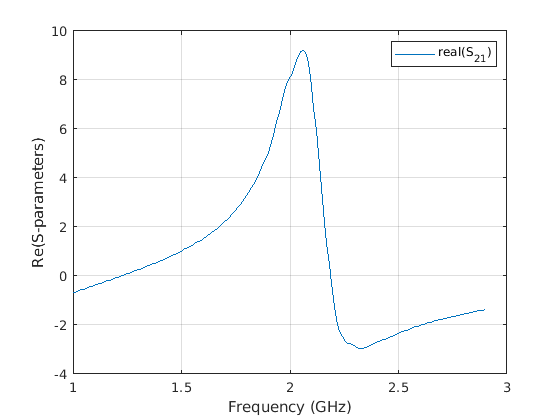

Постройте действительную часть S21.

rfplot(hs,2,1,'real')

Figure contains an axes. The axes contains an object of type line. This object represents real(S_{21}).

Входные параметры

свернуть все

S-параметры в виде объекта параметра сети RF Toolbox™. Чтобы создать этот тип объекта, используйте sparameters функция.

Индекс строки данных, чтобы построить в виде положительного целого числа.

Индекс столбца данных, чтобы построить в виде положительного целого числа.

Спецификация линии в виде ввода текста, который изменяет типы линии, символы и цвета графика. Функция берет вводы текста в том же формате как plot команда. Для получения дополнительной информации о значениях спецификации линии смотрите linespec.

Пример: '-or'

Постройте типы в виде следующих значений: 'db'действительныйimagabs\angle.

Пример: 'angle'

Фильтр RF в виде rffilter Объект (RF Toolbox).

Частоты, чтобы построить ответ величины в виде вектора.

Выходные аргументы

свернуть все

Линия, содержащая график S-параметра, возвращенный как указатель линии.

Оси rfplot, возвращенного как указатель осей.

Смотрите также

| (RF Toolbox)

Представлено до R2006a
