Патч-антенны

Прямоугольная, эллиптическая, треугольная, и круговая питаемая зондом закрашенная фигура, питаемая вставкой прямоугольная закрашенная фигура, электронная метка и закрашенная фигура h-метки

Микрополосковая линия или антенны закрашенной фигуры находят использование в приложениях, которые требуют скромных антенн, не ставя под угрозу эффективность. В основном исправьте антенны, непосредственно спроектированы в печатных платах (PCB). Структура состоит из закрашенной фигуры проведения и наземной плоскости, между которой подложка, которая может или быть воздухом или диэлектриком, таким как Тефлон.

Приложения

Antenna DesignerСпроектируйте, визуализируйте и анализируйте антенны

Объекты

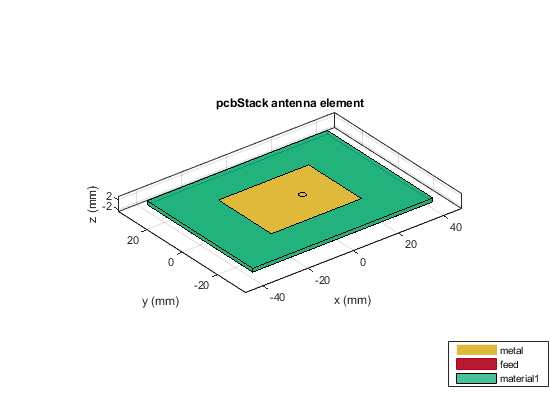

patchMicrostripСоздайте микрополосковую антенну закрашенной фигуры
patchMicrostripCircularСоздайте питаемую зондом круговую микрополосковую антенну закрашенной фигуры

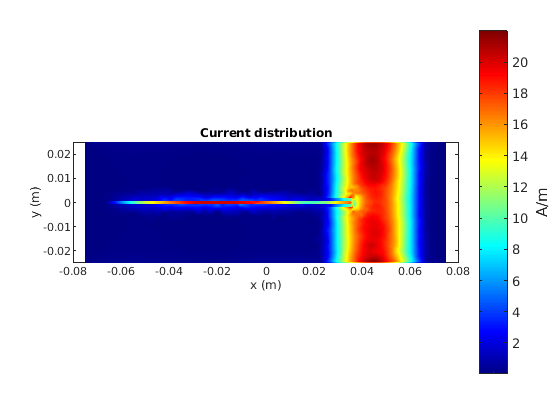

patchMicrostripInsetfedСоздайте питаемую вставкой микрополосковую антенну закрашенной фигуры

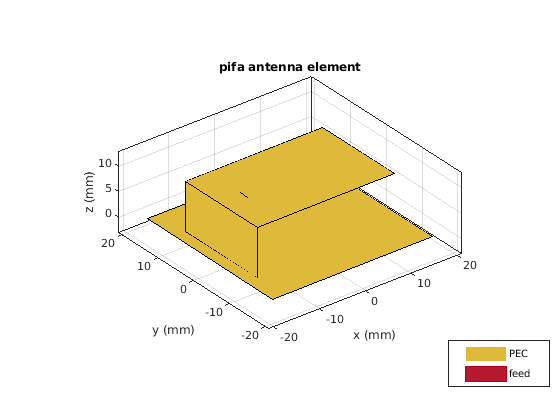

pifaСоздайте плоскую инвертированную-F антенну
patchMicrostripEnotchСоздайте питаемую зондом E-образную микрополосковую антенну закрашенной фигуры
patchMicrostripHnotchH-образная микрополосковая антенна закрашенной фигуры
patchMicrostripTriangularСоздайте треугольную микрополосковую антенну закрашенной фигуры
patchMicrostripEllipticalСоздайте эллиптическую микрополосковую антенну закрашенной фигуры

Функции

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
cylinder2stripЦилиндр эквивалентное приближение ширины

Рекомендуемые примеры

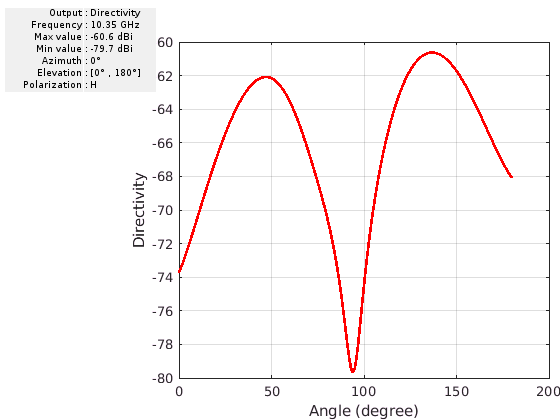

Polarization Analysis for an X-band Microstrip Patch Antenna

Анализ поляризации для микрополосковой линии X-полосы исправляет антенну

В он - наиболее каноническая форма, микрополосковая антенна закрашенной фигуры состоит из исходящей закрашенной фигуры на одной стороне диэлектрической подложки и наземной плоскости с другой стороны. Микрополосковые антенны закрашенной фигуры исходят, в основном, как широко открыто-открытые полуволновые микрополосковые резонаторы. Длина L прямоугольной закрашенной фигуры для основного режима возбуждения немного меньше λ/2. Для хорошей эффективности антенны обычно желаема толстая диэлектрическая подложка, имеющая низкую диэлектрическую постоянную, поскольку она обеспечивает большую пропускную способность и четко определенный луч. Прямоугольная микрополосковая антенна закрашенной фигуры обычно излучает линейно поляризованную волну приблизительно с усилением 6-7 dBi в развороте. Более высокие усиления (до 10 dBi) могут быть достигнуты при помощи средних значений различного включая большие высоты закрашенной фигуры и паразитные закрашенные фигуры.
