surfaceArea

Площадь поверхности 3-D альфа-формы

свернуть все на странице

Синтаксис

A = surfaceArea(shp)
A = surfaceArea(shp,RegionID)

Описание

пример

A = surfaceArea(shp) возвращается общая площадь поверхности 3-D альфы формируют shp, включая площадь поверхности любых внутренних пустот в альфа-форме.

пример

A = surfaceArea(shp,RegionID) возвращает площадь поверхности области альфа-формы. RegionID ID для области и 1 ≤ RegionID ≤ numRegions(shp).

Примеры

свернуть все

Скрипт Open Live Script

Создайте набор 3-D точек.

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

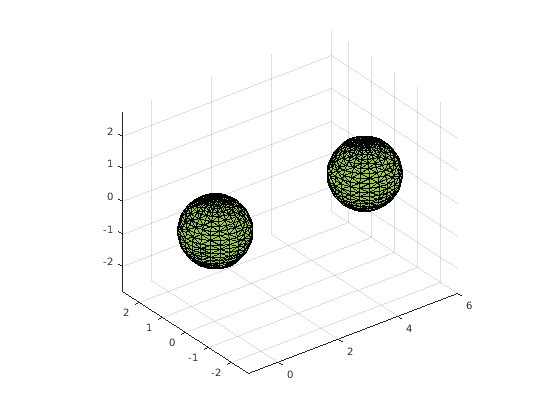

Создайте и постройте альфа-форму с помощью альфа-радиуса 1,5.

shp = alphaShape(P,1.5);
plot(shp)

Figure contains an axes. The axes contains an object of type patch.

Вычислите площадь поверхности альфа-формы.

totalsurfarea = surfaceArea(shp)
totalsurfarea = 24.9361

Вычислите площадь поверхности каждой области отдельно.

regionsurfareas = surfaceArea(shp, 1:numRegions(shp))
regionsurfareas = 1×2

   12.4680   12.4680

Входные параметры

свернуть все

3-D альфа-форма в виде alphaShape объект. Для получения дополнительной информации смотрите alphaShape

Пример: shp = alphaShape(x,y,z) создает 3-D alphaShape объект от (x,y,z) укажите координаты.

Идентификационный номер для области в альфе формирует в виде положительного целочисленного скаляра между 1 и numRegions(shp).

Альфа-форма может содержать несколько меньших областей, в зависимости от набора точки и параметров. Каждая из этих меньших областей присвоена уникальный RegionID, который нумерует области от самой большой области или объема к самому маленькому. Например, рассмотрите 3-D альфа-форму с двумя областями. Область с самым большим объемом имеет RegionID из 1, и меньшая область имеет RegionID из 2.

Пример: shp.RegionThreshold = area(shp,numRegions(shp)-2); подавляет две самых маленьких области в 2D альфа-форме shp.

Типы данных: double

Смотрите также

| |

Введенный в R2014b
