plot

Постройте вершины графика и ребра

свернуть все на странице

Синтаксис

plot(G)
plot(G,LineSpec)
plot(___,Name,Value)
plot(ax,___)
h = plot(___)

Описание

пример

plot(G) строит узлы и ребра в графике G.

пример

plot(G,LineSpec) устанавливает стиль линии, символ маркера и цвет. Например, plot(G,'-or') использование красные круги для узлов и красные линии для ребер.

пример

plot(___,Name,Value) дополнительные опции использования, заданные одним или несколькими Аргументами пары "имя-значение" с помощью любой из комбинаций входных аргументов в предыдущих синтаксисах. Например, plot(G,'Layout','circle') строит круговое кольцевое размещение графика и plot(G,'XData',X,'YData',Y,'ZData',Z) задает (X,Y,Z) координаты вершин графика.

plot(ax,___) графики в осях заданы ax вместо в текущую систему координат (gca). Опция, ax, может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

h = plot(___) возвращает GraphPlot объект. Используйте этот объект смотреть и настроить свойства построенной диаграммы.

Примеры

свернуть все

Скрипт Open Live Script

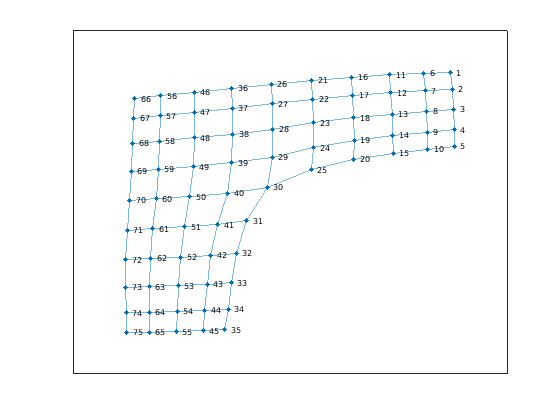

Создайте график с помощью разреженной матрицы смежности, и затем постройте график.

n = 10;
A = delsq(numgrid('L',n+2));
G = graph(A,'omitselfloops')
G =
  graph with properties:

    Edges: [130x2 table]
    Nodes: [75x0 table]


plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

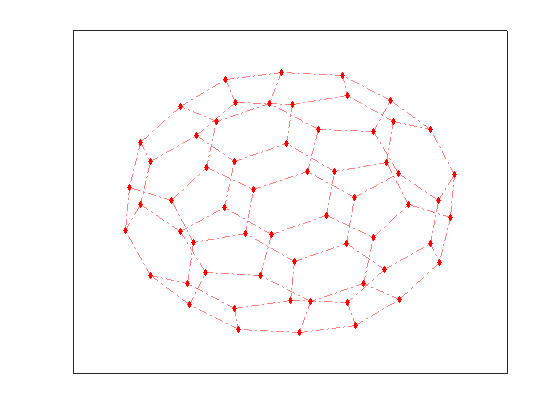

Создайте и постройте график. Задайте LineSpec введите, чтобы изменить Marker'NodeColor' , и/или LineStyle из графика графика.

G = graph(bucky);
plot(G,'-.dr','NodeLabel',{})

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

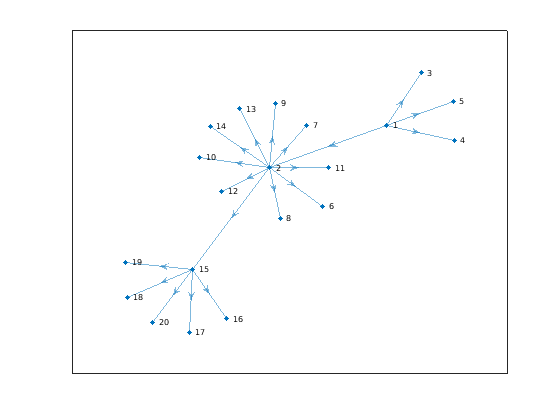

Создайте ориентированного графа, и затем постройте график с помощью 'force' размещение.

G = digraph(1,2:5);
G = addedge(G,2,6:15);
G = addedge(G,15,16:20)
G =
  digraph with properties:

    Edges: [19x1 table]
    Nodes: [20x0 table]


plot(G,'Layout','force')

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

Создайте взвешенный график.

s = [1 1 1 1 1 2 2 7 7 9 3 3 1 4 10 8 4 5 6 8];
t = [2 3 4 5 7 6 7 5 9 6 6 10 10 10 11 11 8 8 11 9];
weights = [1 1 1 1 3 3 2 4 1 6 2 8 8 9 3 2 10 12 15 16];
G = graph(s,t,weights)
G =
  graph with properties:

    Edges: [20x2 table]
    Nodes: [11x0 table]

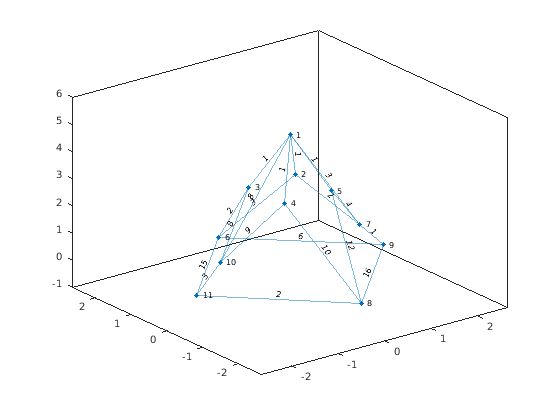

Постройте график с помощью пользовательских координат для узлов. X-координаты заданы с помощью XData, y-координаты заданы с помощью YData, и z-координаты заданы с помощью ZData. Используйте EdgeLabel пометить ребра с помощью веса ребра.

x = [0 0.5 -0.5 -0.5 0.5 0 1.5 0 2 -1.5 -2];
y = [0 0.5 0.5 -0.5 -0.5 2 0 -2 0 0 0];
z = [5 3 3 3 3 0 1 0 0 1 0];
plot(G,'XData',x,'YData',y,'ZData',z,'EdgeLabel',G.Edges.Weight)

Figure contains an axes. The axes contains an object of type graphplot.

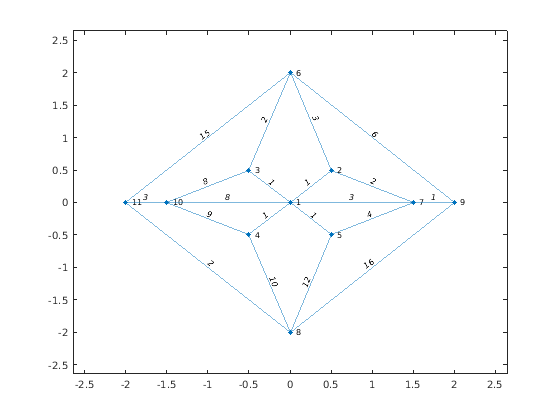

Просмотрите график сверху.

view(2)

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

Создайте взвешенный график.

s = [1 1 1 1 2 2 3 4 4 5 6];
t = [2 3 4 5 3 6 6 5 7 7 7];
weights = [50 10 20 80 90 90 30 20 100 40 60];
G = graph(s,t,weights)
G =
  graph with properties:

    Edges: [11x2 table]
    Nodes: [7x0 table]

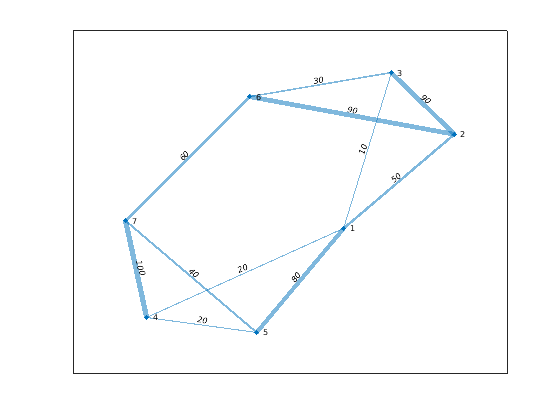

Постройте график, пометив ребра их весами, и делая ширину ребер пропорциональной их весам. Используйте перемасштабированную версию веса ребра, чтобы определить ширину каждого ребра, такого, что самая широкая линия имеет ширину 5.

LWidths = 5*G.Edges.Weight/max(G.Edges.Weight);
plot(G,'EdgeLabel',G.Edges.Weight,'LineWidth',LWidths)

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

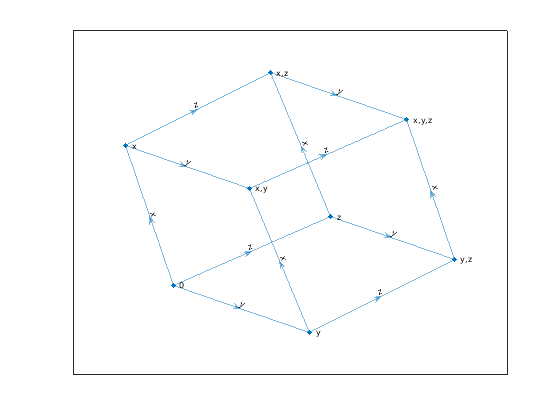

Создайте ориентированного графа. Постройте график с пользовательскими метками для узлов и ребер.

s = [1 1 1 2 2 3 3 4 4 5 6 7];
t = [2 3 4 5 6 5 7 6 7 8 8 8];
G = digraph(s,t)
G =
  digraph with properties:

    Edges: [12x1 table]
    Nodes: [8x0 table]


eLabels = {'x' 'y' 'z' 'y' 'z' 'x' 'z' 'x' 'y' 'z' 'y' 'x'};
nLabels = {'{0}','{x}','{y}','{z}','{x,y}','{x,z}','{y,z}','{x,y,z}'};
plot(G,'Layout','force','EdgeLabel',eLabels,'NodeLabel',nLabels)

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

Создайте и постройте ориентированного графа. Задайте выходной аргумент plot возвратить указатель на GraphPlot объект.

s = [1 1 1 2 2 3 3 4 5 5 6 7 7 8 8 9 10 11];
t = [2 3 10 4 12 4 5 6 6 7 9 8 10 9 11 12 11 12];
G = digraph(s,t)
G =
  digraph with properties:

    Edges: [18x1 table]
    Nodes: [12x0 table]

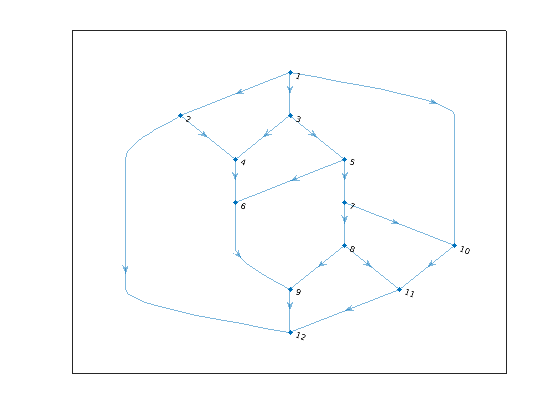

p = plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

p =
  GraphPlot with properties:

     NodeColor: [0 0.4470 0.7410]
    MarkerSize: 4
        Marker: 'o'
     EdgeColor: [0 0.4470 0.7410]
     LineWidth: 0.5000
     LineStyle: '-'
     NodeLabel: {1x12 cell}
     EdgeLabel: {}
         XData: [2.5000 1.5000 2.5000 2 3 2 3 3 2.5000 4 3.5000 2.5000]
         YData: [7 6 6 5 5 4 4 3 2 3 2 1]
         ZData: [0 0 0 0 0 0 0 0 0 0 0 0]

  Show all properties

Измените цвет и маркер узлов.

p.Marker = 's';
p.NodeColor = 'r';

Figure contains an axes. The axes contains an object of type graphplot.

Увеличьте размер узлов.

p.MarkerSize = 7;

Figure contains an axes. The axes contains an object of type graphplot.

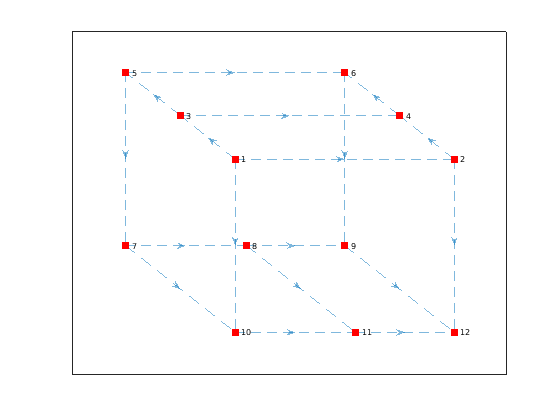

Измените стиль линии ребер.

p.LineStyle = '--';

Figure contains an axes. The axes contains an object of type graphplot.

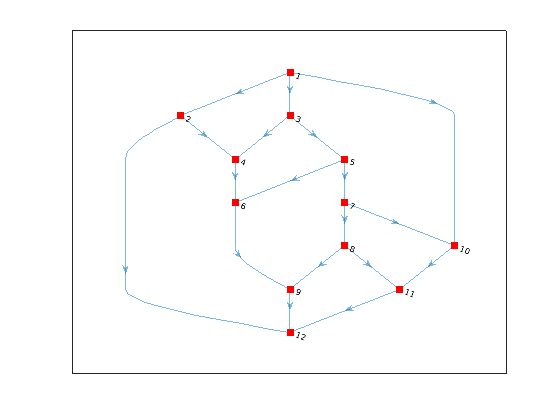

Измените координаты X и Y узлов.

p.XData = [2 4 1.5 3.5 1 3 1 2.1 3 2 3.1 4];
p.YData = [3 3 3.5 3.5 4 4 2 2 2 1 1 1];

Figure contains an axes. The axes contains an object of type graphplot.

Входные параметры

свернуть все

Введите график в виде любого graph или digraph объект. Используйте graph создать неориентированного графа или digraph создать ориентированного графа.

Пример: G = graph(1,2)

Пример: G = digraph([1 2],[2 3])

Стиль линии, символ маркера и цвет в виде вектора символов или вектора строки из символов. Символы могут появиться в любом порядке, и можно не использовать один или несколько характеристик. Если вы не используете стиль линии, то график показывает сплошные линии для ребер графика.

Пример: '--or' использование красные круговые маркеры узла и красные пунктирные линии как ребра.

Пример: 'r*' использование красные маркеры узла звездочки и твердые красные линии как ребра.

Стиль линииОписание
-Сплошная линия
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
МаркерОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'_'Горизонтальная линия
'|'Вертикальная линия
's'Квадрат
'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'p'Пентаграмма
'h'Гексаграмма
ЦветОписание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Объект осей. Если вы не задаете объект осей, то plot использует текущую систему координат (gca).

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: p = plot(G,'EdgeColor','r','NodeColor','k','LineStyle','--')

Свойства графика, перечисленные здесь, являются только подмножеством. Для полного списка см. Свойства GraphPlot.

Примечание

ArrowSize только влияет на отображение ориентированных графов, созданных с помощью digraph.

Размер стрелы в виде разделенной запятой пары, состоящей из 'ArrowSize' и положительное значение в модулях точки. Значение по умолчанию ArrowSize 7 для графиков с 100 или меньшим количеством узлов и 4 для графиков больше чем с 100 узлами.

Пример: 15

Цветные данные линий ребра в виде разделенной запятой пары, состоящей из 'EdgeCData' и вектор с длиной равняется количеству ребер в графике. Значения в EdgeCData отобразитесь линейно в цветах в текущей палитре, приводящей к различным цветам для каждого ребра в построенной диаграмме.

Цвет обводки в виде разделенной запятой пары, состоящей из 'EdgeColor' и одно из этих значений:

  • 'none' — Ребра не чертятся.

  • 'flat' — Цвет каждого ребра зависит от значения EdgeCData.

  • матрица — Каждой строкой является триплет RGB, представляющий цвет одного ребра. Размером матрицы является numedges(G)- 3.

  • Триплет RGB, шестнадцатеричный цветовой код или название цвета — Ребра используют заданный цвет.

    Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

    • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

    • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

    Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

    Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
    'red''r'[1 0 0]'#FF0000'

    'green''g'[0 1 0]'#00FF00'

    'blue''b'[0 0 1]'#0000FF'

    'cyan' 'c'[0 1 1]'#00FFFF'

    'magenta''m'[1 0 1]'#FF00FF'

    'yellow''y'[1 1 0]'#FFFF00'

    'black''k'[0 0 0]'#000000'

    'white''w'[1 1 1]'#FFFFFF'

    Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

    Триплет RGBШестнадцатеричный цветовой кодВнешний вид
    [0 0.4470 0.7410]'#0072BD'

    [0.8500 0.3250 0.0980]'#D95319'

    [0.9290 0.6940 0.1250]'#EDB120'

    [0.4940 0.1840 0.5560]'#7E2F8E'

    [0.4660 0.6740 0.1880]'#77AC30'

    [0.3010 0.7450 0.9330]'#4DBEEE'

    [0.6350 0.0780 0.1840]'#A2142F'

Пример: plot(G,'EdgeColor','r') создает график графика с красными ребрами.

Ребро помечает в виде разделенной запятой пары, состоящей из 'EdgeLabel' и числовой вектор, массив ячеек из символьных векторов или массив строк. Длина EdgeLabel должно быть равно количеству ребер в графике. EdgeLabel по умолчанию массив пустой ячейки (никакие метки ребра не отображены).

Пример: {'A', 'B', 'C'}

Пример: [1 2 3]

Пример: plot(G,'EdgeLabel',G.Edges.Weight) помечает ребра графика их весами.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | cell | string

Метод макета графика в виде разделенной запятой пары, состоящей из 'Layout' и одна из опций в таблице. Таблица также приводит совместимые пары "имя-значение", чтобы далее совершенствовать каждый метод макета. Смотрите layout страница с описанием для получения дополнительной информации об этих специфичных для размещения парах "имя-значение".

ОпцияОписаниеСпецифичные для размещения пары "имя-значение"
'auto' (значение по умолчанию)

Автоматический выбор метода макета на основе размера и структуры графика.

—

'circle'

Круговое размещение. Помещает вершины графика в круг, строивший в начале координат с радиусом 1.

'Center' — Центральный узел в круговом размещении

'force'

Направленное на силу размещение [1]. Использует привлекательные силы между смежными узлами и отталкивающие силы между удаленными узлами.

'Iterations' — Количество направленных на силу итераций размещения

'WeightEffect' — Воздействие веса ребра на размещении

'UseGravity' — Переключатель силы тяжести для размещений с несколькими компонентами

'XStart' — Запуск x - координирует для узлов

'YStart' — Запуск y - координирует для узлов

'layered'

Многоуровневое размещение узла [2], [3], [4]. Помещает вершины графика в набор слоев, показывая иерархическую структуру. По умолчанию слои прогрессируют вниз (стрелы направленной точки графа без петель вниз).

'Direction' — Направление слоев

'Sources' — Узлы, чтобы включать в первый слой

'Sinks' — Узлы, чтобы включать в последний слой

'AssignLayers' — Метод присвоения слоя

'subspace'

Подпространство, встраивающее размещение узла [5]. Строит вершины графика в высоко-размерном встроенном подпространстве, и затем проектирует положения назад в 2D. По умолчанию размерность подпространства или 100 или общее количество узлов, какой бы ни меньше.

'Dimension' — Размерность встроенного подпространства

'force3'3-D направленное на силу размещение.

'Iterations' — Количество направленных на силу итераций размещения

'WeightEffect' — Воздействие веса ребра на размещении

'UseGravity' — Переключатель силы тяжести для размещений с несколькими компонентами

'XStart' — Запуск x - координирует для узлов

'YStart' — Запуск y - координирует для узлов

'ZStart' — Запуск z - координирует для узлов

'subspace3'3-D размещение встраивания подпространства.

'Dimension' — Размерность встроенного подпространства

Пример: plot(G,'Layout','force3','Iterations',10)

Пример: plot(G,'Layout','subspace','Dimension',50)

Пример: plot(G,'Layout','layered')

Стиль линии в виде разделенной запятой пары, состоящей из 'LineStyle' и один из стилей линии, перечисленных в этой таблице, или как массив ячеек или вектор строки из таких значений. Задайте массив ячеек из символьных векторов или вектор строки, чтобы использовать различные стили линии для каждого ребра.

'characters'Стиль линииПолучившаяся линия
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая линияНикакая линия

Ширина линии ребра в виде разделенной запятой пары, состоящей из 'LineWidth' и положительное значение в модулях точки или векторе из таких значений. Задайте вектор, чтобы использовать различную ширину линии для каждого ребра в графике.

Пример: 0.75

Символ маркера узла в виде разделенной запятой пары, состоящей из 'Marker' и один из векторов символов, перечисленных в этой таблице, или как массив ячеек или вектор строки из таких значений. Значение по умолчанию должно использовать круговые маркеры для вершин графика. Задайте массив ячеек из символьных векторов или вектор строки, чтобы использовать различные маркеры для каждого узла.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'_'Горизонтальная линия
'|'Вертикальная линия
'square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' или 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Пример: '+'

Пример: 'diamond'

Размер маркера узла в виде разделенной запятой пары, состоящей из 'MarkerSize' и положительное значение в модулях точки или как вектор из таких значений. Задайте вектор, чтобы использовать различные размеры маркера для каждого узла в графике. Значение по умолчанию MarkerSize 4 для графиков с 100 или меньшим количеством узлов и 2 для графиков больше чем с 100 узлами.

Пример: 10

Цветные данные маркеров узла в виде разделенной запятой пары, состоящей из 'NodeCData' и вектор с длиной равняется количеству узлов в графике. Значения в NodeCData отобразитесь линейно в цветах в текущей палитре, приводящей к различным цветам для каждого узла в построенной диаграмме.

Цвет узла в виде разделенной запятой пары, состоящей из 'NodeColor' и одно из этих значений:

  • 'none' — Узлы не чертятся.

  • 'flat' — Цвет каждого узла зависит от значения NodeCData.

  • матрица — Каждой строкой является триплет RGB, представляющий цвет одного узла. Размером матрицы является numnodes(G)- 3.

  • Триплет RGB, шестнадцатеричный цветовой код или название цвета — Узлы используют заданный цвет.

    Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

    • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

    • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

    Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

    Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
    'red''r'[1 0 0]'#FF0000'

    'green''g'[0 1 0]'#00FF00'

    'blue''b'[0 0 1]'#0000FF'

    'cyan' 'c'[0 1 1]'#00FFFF'

    'magenta''m'[1 0 1]'#FF00FF'

    'yellow''y'[1 1 0]'#FFFF00'

    'black''k'[0 0 0]'#000000'

    'white''w'[1 1 1]'#FFFFFF'

    Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

    Триплет RGBШестнадцатеричный цветовой кодВнешний вид
    [0 0.4470 0.7410]'#0072BD'

    [0.8500 0.3250 0.0980]'#D95319'

    [0.9290 0.6940 0.1250]'#EDB120'

    [0.4940 0.1840 0.5560]'#7E2F8E'

    [0.4660 0.6740 0.1880]'#77AC30'

    [0.3010 0.7450 0.9330]'#4DBEEE'

    [0.6350 0.0780 0.1840]'#A2142F'

Пример: plot(G,'NodeColor','k') создает график графика с узлами с неизвестным потоком.

Узел помечает в виде разделенной запятой пары, состоящей из 'NodeLabel' и числовой вектор, массив ячеек из символьных векторов или массив строк. Длина NodeLabel должно быть равно количеству узлов в графике. NodeLabel по умолчанию массив ячеек, содержащий идентификаторы узла для вершин графика:

  • Для узлов без имен (то есть, G.Nodes не содержит Name переменная), метки узла являются значениями unique(G.Edges.EndNodes) содержавшийся в массиве ячеек.

  • Для именованных узлов метками узла является G.Nodes.Name'.

Пример: {'A', 'B', 'C'}

Пример: [1 2 3]

Пример: plot(G,'NodeLabel',G.Nodes.Name) помечает узлы их именами.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | cell | string

Примечание

XData и YData должен быть задан вместе так, чтобы каждый узел имел допустимое (x, y) координата. Опционально, можно также задать ZData для 3-D координат.

x-координата узлов в виде разделенной запятой пары, состоящей из 'XData' и вектор с длиной равняется количеству узлов в графике.

Примечание

XData и YData должен быть задан вместе так, чтобы каждый узел имел допустимое (x, y) координата. Опционально, можно также задать ZData для 3-D координат.

y-координата узлов в виде разделенной запятой пары, состоящей из 'YData' и вектор с длиной равняется количеству узлов в графике.

Примечание

XData и YData должен быть задан вместе так, чтобы каждый узел имел допустимое (x, y) координата. Опционально, можно также задать ZData для 3-D координат.

z-координата узлов в виде разделенной запятой пары, состоящей из 'ZData' и вектор с длиной равняется количеству узлов в графике.

Выходные аргументы

свернуть все

График графика, возвращенный как объект. Для получения дополнительной информации смотрите GraphPlot.

Вопросы совместимости

развернуть все

Поведение изменяется в R2018a

Ссылки

[1] Фрачтермен, T. и Э. Рейнголд. “Рисунок графика Направленным на силу Размещением”. Программное обеспечение — Practice & Experience. Издание 21 (11), 1991, стр 1129–1164.

[2] Gansner, E., Э. Коутсофайос, S. Север и K.-P Vo. “Метод для Рисования Ориентированных графов”. Транзакции IEEE на Разработке программного обеспечения. Vol.19, 1993, стр 214–230.

[3] Барт, W., М. Джуенджер и П. Муцель. “Простой и Эффективный Перекрестный подсчет Двойного слоя”. Журнал Алгоритмов Графика и Приложений. Vol.8 (2), 2004, стр 179–194.

[4] Brandes, U. и Б. Коепф. “Быстрое и Простое Присвоение Горизонтальной координаты”. LNCS. Издание 2265, 2002, стр 31–44.

[5] И. Корен. “Чертя Графики Собственными векторами: Теория и Практика”. Компьютеры и Математика с Приложениями. Издание 49, 2005, стр 1867–1888.

Смотрите также

Функции

Объекты

Свойства

Темы

Введенный в R2015b

Документация MATLAB

Поддержка

Для просмотра документации необходимо авторизоваться на сайте
