digraph
График с ориентированными ребрами
Описание
digraph объекты представляют ориентированных графов, которые имеют направленные ребра, соединяющие узлы. После того, как вы создаете digraph объект, можно узнать больше о графике при помощи объектных функций, чтобы выполнить запросы против объекта. Например, можно добавить или удалить узлы или ребра, определить кратчайший путь между двумя узлами или определить местоположение определенного узла или ребра.
G = digraph([1 1], [2 3]) e = G.Edges G = addedge(G,2,3) G = addnode(G,4) plot(G)
Создание
Синтаксис
Описание
G = digraph(s,t)(s,t) в парах, чтобы представлять входные и выходные узлы. s и t может задать индексы узла или имена узла. digraph сортирует ребра в G сначала исходным узлом, и затем целевым узлом. Если у вас есть свойства ребра, которые находятся в том же порядке как s и t, используйте синтаксис G = digraph(s,t,EdgeTable) передать в свойствах ребра так, чтобы они были отсортированы таким же образом в получившемся графике.
Входные параметры
Выходные аргументы
Свойства
Функции объекта
Примеры
Создание и изменение объекта диграфа
Создайте digraph объект с тремя узлами и тремя ребрами. Одно ребро от узла 1 к узлу 2, другой от узла 1 к узлу 3, и третье от узла 2 к узлу 1.
G = digraph([1 1 2],[2 3 1])
G =
digraph with properties:
Edges: [3x1 table]
Nodes: [3x0 table]
Просмотрите таблицу ребра графика. Для ориентированных графов первый столбец указывает на исходные узлы каждого ребра, и второй столбец указывает на целевые узлы.
G.Edges
ans=3×1 table
EndNodes
________
1 2
1 3
2 1
Добавьте имена узла в график, затем просмотрите новый узел и таблицы ребра. Входные и выходные узлы каждого ребра теперь описываются с помощью их имен узла.
G.Nodes.Name = {'A' 'B' 'C'}';
G.Nodesans=3×1 table
Name
_____
{'A'}
{'B'}
{'C'}
G.Edges
ans=3×1 table
EndNodes
______________
{'A'} {'B'}
{'A'} {'C'}
{'B'} {'A'}
Можно добавить или изменить дополнительные переменные в Nodes и Edges таблицы, чтобы описать атрибуты вершин графика или ребер. Однако вы не можете непосредственно изменить количество узлов или ребер в графике путем изменения этих таблиц. Вместо этого используйте addedgermedgeaddnode, или rmnode функции, чтобы изменить количество узлов или ребер в графике.
Например, добавьте ребро в график между узлами 2 и 3 и просмотрите новый список ребер.
G = addedge(G,2,3)
G =
digraph with properties:
Edges: [4x1 table]
Nodes: [3x1 table]
G.Edges
ans=4×1 table
EndNodes
______________
{'A'} {'B'}
{'A'} {'C'}
{'B'} {'A'}
{'B'} {'C'}
Матричная конструкция графика смежности
Создайте симметричную матрицу смежности, A, это создает полного ориентированного графа порядка 4. Используйте логическую матрицу смежности, чтобы создать график без весов.
A = ones(4) - diag([1 1 1 1])
A = 4×4
0 1 1 1
1 0 1 1
1 1 0 1
1 1 1 0
G = digraph(A~=0)
G =
digraph with properties:
Edges: [12x1 table]
Nodes: [4x0 table]
Просмотрите список ребер графика.
G.Edges
ans=12×1 table
EndNodes
________
1 2
1 3
1 4
2 1
2 3
2 4
3 1
3 2
3 4
4 1
4 2
4 3
Матричная конструкция смежности с именами узла
Создайте матрицу смежности.
A = magic(4); A(A>10) = 0
A = 4×4
0 2 3 0
5 0 10 8
9 7 6 0
4 0 0 1
Создайте график с именованными узлами с помощью матрицы смежности. Задайте 'omitselfloops' проигнорировать записи на диагонали A.
names = {'alpha' 'beta' 'gamma' 'delta'};
G = digraph(A,names,'omitselfloops')G =
digraph with properties:
Edges: [8x2 table]
Nodes: [4x1 table]
Просмотрите информация об узле и ребро.
G.Edges
ans=8×2 table
EndNodes Weight
______________________ ______
{'alpha'} {'beta' } 2
{'alpha'} {'gamma'} 3
{'beta' } {'alpha'} 5
{'beta' } {'gamma'} 10
{'beta' } {'delta'} 8
{'gamma'} {'alpha'} 9
{'gamma'} {'beta' } 7
{'delta'} {'alpha'} 4
G.Nodes
ans=4×1 table
Name
_________
{'alpha'}
{'beta' }
{'gamma'}
{'delta'}

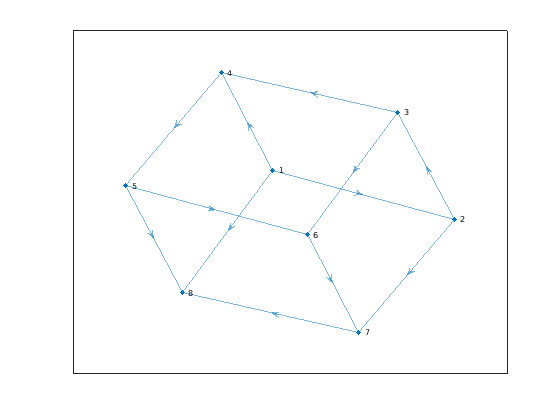

Конструкция графика списка краев
Создайте и постройте график куба с помощью списка конечных узлов каждого ребра.
s = [1 1 1 2 2 3 3 4 5 5 6 7]; t = [2 4 8 3 7 4 6 5 6 8 7 8]; G = digraph(s,t)
G =
digraph with properties:
Edges: [12x1 table]
Nodes: [8x0 table]
plot(G,'Layout','force')

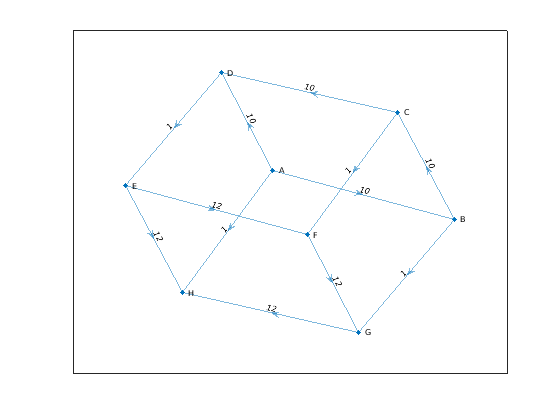

Конструкция графика списка краев с именами узла и весом ребра
Создайте и постройте график куба с помощью списка конечных узлов каждого ребра. Задайте имена узла и вес ребра как отдельные входные параметры.
s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 8 3 7 4 6 5 6 8 7 8];
weights = [10 10 1 10 1 10 1 1 12 12 12 12];
names = {'A' 'B' 'C' 'D' 'E' 'F' 'G' 'H'};
G = digraph(s,t,weights,names)G =
digraph with properties:
Edges: [12x2 table]
Nodes: [8x1 table]
plot(G,'Layout','force','EdgeLabel',G.Edges.Weight)
Конструкция списка краев с дополнительными узлами
Создайте взвешенный график с помощью списка конечных узлов каждого ребра. Укажите, что график должен содержать в общей сложности 10 узлов.
s = [1 1 1 1 1]; t = [2 3 4 5 6]; weights = [5 5 5 6 9]; G = digraph(s,t,weights,10)
G =
digraph with properties:
Edges: [5x2 table]
Nodes: [10x0 table]

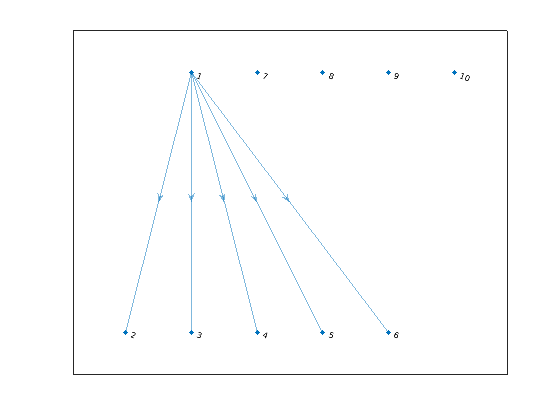

Постройте график. Дополнительные узлы отключаются от первичного связанного компонента.
plot(G)
Добавление узлов и краев к пустому графику
Создайте пустой объект диграфа, G.
G = digraph;
Добавьте три узла и три ребра к графику. Соответствующие записи в s и t задайте входные и выходные узлы ребер. addedge автоматически добавляет соответствующие узлы в график, если они уже не присутствуют.
s = [1 2 1]; t = [2 3 3]; G = addedge(G,s,t)
G =
digraph with properties:
Edges: [3x1 table]
Nodes: [3x0 table]
Просмотрите список ребер. Каждая строка описывает ребро в графике.
G.Edges
ans=3×1 table
EndNodes
________
1 2
1 3
2 3
Для лучшей эффективности создайте графики целиком с помощью одного вызова digraph. Добавление узлов или ребер в цикле может быть медленным для больших графиков.
Конструкция графика с таблицами
Составьте таблицу ребра, которая содержит переменные EndNodes, Weight, и Code. Затем составьте таблицу узла, которая содержит переменные Name и Country. Переменные в каждой таблице задают свойства вершин графика и ребер.
s = [1 1 1 2 2 3];
t = [2 3 4 3 4 4];
weights = [6 6.5 7 11.5 12 17]';
code = {'1/44' '1/49' '1/33' '44/49' '44/33' '49/33'}';
EdgeTable = table([s' t'],weights,code, ...
'VariableNames',{'EndNodes' 'Weight' 'Code'})EdgeTable=6×3 table
EndNodes Weight Code
________ ______ _________
1 2 6 {'1/44' }
1 3 6.5 {'1/49' }
1 4 7 {'1/33' }
2 3 11.5 {'44/49'}
2 4 12 {'44/33'}
3 4 17 {'49/33'}
names = {'USA' 'GBR' 'DEU' 'FRA'}';
country_code = {'1' '44' '49' '33'}';
NodeTable = table(names,country_code,'VariableNames',{'Name' 'Country'})NodeTable=4×2 table
Name Country
_______ _______
{'USA'} {'1' }
{'GBR'} {'44'}
{'DEU'} {'49'}
{'FRA'} {'33'}

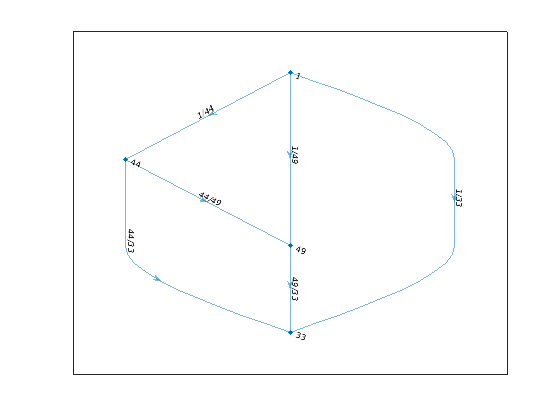

Создайте график с помощью таблиц ребра и узла. Постройте график с помощью кодов страны в качестве меток ребра и узла.
G = digraph(EdgeTable,NodeTable); plot(G,'NodeLabel',G.Nodes.Country,'EdgeLabel',G.Edges.Code)
