rmedge

Удалите ребро из графика

свернуть все на странице

Синтаксис

H = rmedge(G,s,t)
H = rmedge(G,idx)

Описание

пример

H = rmedge(G,s,t) удаляет ребра, заданные парами узла s и t из графика G. Если существует несколько ребер, заданных s и t, затем они все удалены.

пример

H = rmedge(G,idx) задает который ребра удалить с индексами ребра idx. Индексы ребра являются номерами строк в G.Edges таблица.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и постройте график.

s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 5 3 6 4 7 8 6 8 7 8];
G = graph(s,t);
plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

Удалите несколько ребер из графика и постройте результат.

G = rmedge(G,[1 2 3 4],[5 6 7 8]);
plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

Скрипт Open Live Script

Создайте график и просмотрите список ребер.

s = {'BOS' 'NYC' 'NYC' 'NYC' 'LAX'};
t = {'NYC' 'LAX' 'DEN' 'LAS' 'DCA'};
G = digraph(s,t);
G.Edges
ans=5×1 table
         EndNodes
    __________________

    {'BOS'}    {'NYC'}
    {'NYC'}    {'LAX'}
    {'NYC'}    {'DEN'}
    {'NYC'}    {'LAS'}
    {'LAX'}    {'DCA'}

Удалите ребро между узлами 'NYC' и 'DEN' использование индекса ребра.

G = rmedge(G,3);
G.Edges
ans=4×1 table
         EndNodes
    __________________

    {'BOS'}    {'NYC'}
    {'NYC'}    {'LAX'}
    {'NYC'}    {'LAS'}
    {'LAX'}    {'DCA'}
Скрипт Open Live Script

В этом примере показано, как удалить все самоциклы из графика. Самоциклы являются ребрами, которые соединяют узел с собой.

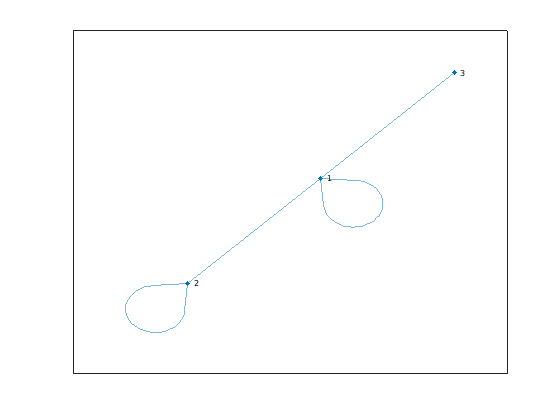

Создайте график, который имеет два самоцикла.

G = graph([1 1 1 2],[1 2 3 2]);
plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

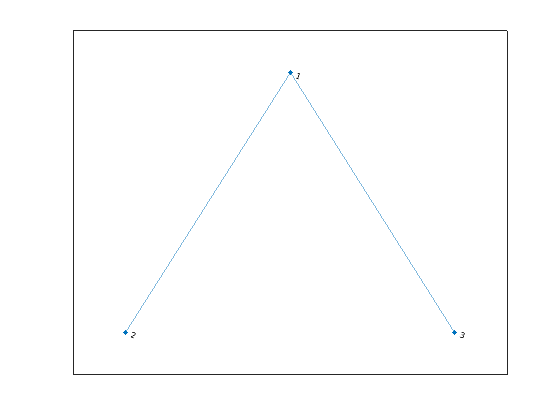

Используйте rmedge удалить все самоциклы из графика. Даже при том, что G имеет только два самоцикла, этот метод удаляет все самоциклы из любого направленного или неориентированного графа.

G = rmedge(G, 1:numnodes(G), 1:numnodes(G));
plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

Входные параметры

свернуть все

Введите график в виде любого graph или digraph объект. Используйте graph создать неориентированного графа или digraph создать ориентированного графа.

Пример: G = graph(1,2)

Пример: G = digraph([1 2],[2 3])

Пары узла в виде отдельных аргументов индексов узла или имен узла. Столь же расположенные элементы в s и t задайте входные и выходные узлы для ребер в графике.

Эта таблица показывает различные способы относиться к одному или нескольким узлам или их числовыми индексами узла или их именами узла.

ФормаОдин узелНесколько узлов
Индекс узла

Скаляр

Пример 1

Вектор

Пример: [1 2 3]

Имя узла

Символьный вектор

Пример: 'A'

Массив ячеек из символьных векторов

Пример: {'A' 'B' 'C'}

Скаляр строки

Пример: "A"

Массив строк

Пример: ["A" "B" "C"]

Пример: G = rmedge(G,1,2) удаляет ребро между узлом 1 и узлом 2 из графика G.

Пример: G = rmedge(G,{'a' 'b'},{'d' 'c'}) удаляет два ребра из графика G, первым из которых является между узлом 'a' и узел 'd'.

Индексы ребра в виде скаляра или вектора. Индексы ребра являются неотрицательными целыми числами, которые являются номерами строк в G.Edges таблица.

Пример: G = rmedge(G,[1 3 5]) удаляет первые, третьи, и пятые ребра (строки) из G.Edges.

Выходные аргументы

свернуть все

Выведите график, возвращенный как graph или digraph объект.

Смотрите также

| | | |

Темы

Введенный в R2015b
