polarhistogram
График гистограммы в полярных координатах
Синтаксис
Описание
polarhistogram( создает график гистограммы в полярных координатах путем сортировки значений в theta)theta в равномерно распределенные интервалы. Задайте значения в радианах.
polarhistogram(___, задает дополнительные опции с помощью одного или нескольких аргументов пары "имя-значение". Например, можно использовать полупрозрачные панели путем определения Name,Value)'FaceAlpha' и скалярное значение между 0 и 1.
polarhistogram( графики в полярные оси заданы pax,___)pax вместо в текущую систему координат.
h = polarhistogram(___)Histogram объект. Используйте h изменить гистограмму после того, как это создается. Для списка свойств смотрите Histogram Properties.
Примеры

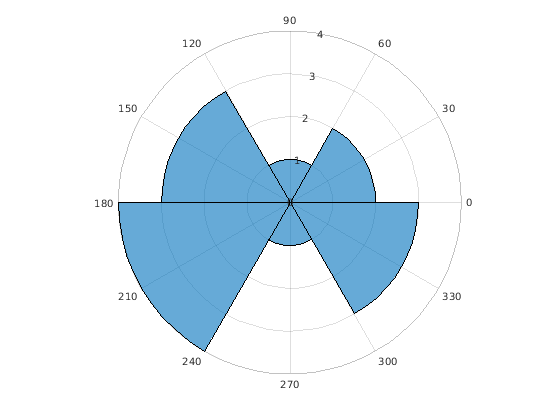

Создавание графика гистограммы в полярных координатах
Создайте вектор из значений между 0 и . Создайте график гистограммы, который показывает данные, отсортированные в шесть интервалов.
theta = [0.1 1.1 5.4 3.4 2.3 4.5 3.2 3.4 5.6 2.3 2.1 3.5 0.6 6.1]; polarhistogram(theta,6)
Определение количества интервалов для полярного графика гистограммы
Создайте график гистограммы из 100 000 значений между и , и вид данные в 25 интервалов.
theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5)); polarhistogram(theta,25);
Изменение внешнего вида графика гистограммы
Создайте график гистограммы в полярных координатах, и затем измените его внешний вид. Задайте цвета панели путем установки FaceColor свойство к вектору символов названия цвета, такого как 'red', или триплет RGB. Задайте прозрачность путем установки FaceAlpha свойство к значению между 0 и 1.
theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5)); polarhistogram(theta,25,'FaceColor','red','FaceAlpha',.3);

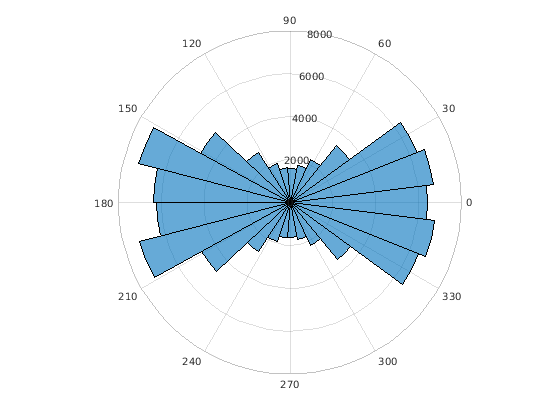

Изменение внешнего вида графика гистограммы после создания
Создайте график гистограммы в полярных координатах. Присвойте объект гистограммы переменной h.
theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5)); h = polarhistogram(theta,25)
h =
Histogram with properties:
Data: [100000x1 double]
Values: [1x25 double]
NumBins: 25
BinEdges: [1x26 double]
BinWidth: 0.2513
BinLimits: [-3.1416 3.1416]
Normalization: 'count'
FaceColor: 'auto'
EdgeColor: [0 0 0]
Show all properties

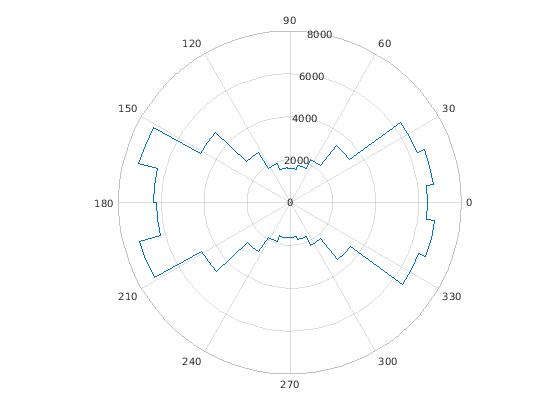

Используйте h получить доступ и изменить свойства объекта гистограммы после того, как это создается. Например, покажите только схему гистограммы путем установки DisplayStyle свойство объекта гистограммы.
h.DisplayStyle = 'stairs';
Входные параметры
theta — Данные, чтобы распределить среди интервалов
вектор | матрица
Данные, чтобы распределить среди интервалов в виде вектора или матрицы. polarhistogram создает одну гистограмму, независимо от того, задаете ли вы вектор или матрицу. Задайте значения в радианах. Чтобы преобразовать степени в радианы, использовать deg2rad.
Значения, которые соответствуют тому же угловому направлению, отличаются точно 2π и сортируются в тот же интервал. polarhistogram не включает NaNInf, и -Inf значения в любом интервале.
Пример: theta = [0 0.4 0.5 0.7 2.3 3.0 1.7 0.3];
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
nbins — Количество интервалов
положительное целое число
Количество интервалов в виде положительного целого числа. Если вы не задаете nbins, затем polarhistogram автоматически вычисляет сколько интервалов, чтобы использовать на основе значений в theta.
Пример: nbins = 15;
edges BinEdges
вектор
Границы интервала в виде вектора. Различие между минимальными и максимальными значениями ребра должно быть меньше чем или равно 2π.
Пример: polarhistogram('BinEdges',[0 pi/3 pi 3*pi/2 2*pi],'BinCounts',[5 3 4 6])
counts bincounts
вектор
Количество интервалов в виде вектора. Используйте эту опцию, если вы выполняете вычисление количества интервалов отдельно, и вы не хотите polarhistogram сделать любое раскладывание данных.
Пример: polarhistogram('BinEdges',[0 pi/3 pi 3*pi/2 2*pi],'BinCounts',[5 3 4 6])
pax polaraxes объект
PolarAxes объект
PolarAxes объект. Если вы не задаете полярные оси, то polarhistogram использует текущую систему координат. polarhistogram не поддерживает графический вывод в Оси декартовой системы координат.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
polarhistogram(theta,'FaceAlpha',0.3) создает график гистограммы с полупрозрачными панелями.Свойства гистограммы, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Histogram Properties.
'BinLimits' 'BinLimits'
двухэлементный вектор
Интервал ограничивает в виде двухэлементного вектора из формы [bmin,bmax], где bmin меньше bmax.
Эта опция строит гистограмму с помощью значений входного массива то падение между bmin и bmax включительно. Таким образом, theta(theta>=bmin & theta<=bmax).
Пример: polarhistogram(theta,'BinLimits',[-pi/2 pi/2]) строит гистограмму с помощью только значения в theta это между -pi/2 и pi/2 включительно.
'BinWidth' — Ширина по верху интервалов
скаляр меньше, чем 2π
Ширина через верхнюю часть интервалов в виде скаляра меньше, чем 2π.
polarhistogram использует максимум 65 536 интервалов (или 216). Если заданная ширина интервала требует большего количества интервалов, то polarhistogram использует максимальное количество интервалов, и настройте ширину интервала соответственно.
Пример: polarhistogram(theta,'BinWidth',pi) интервалы использования с шириной π.
'Normalization' — Тип нормализации
'count' (значение по умолчанию) | 'probability' | 'countdensity' | 'pdf' | 'cumcount' | 'cdf'
Тип нормализации в виде одного из значений в этой таблице.
| Значение | Описание |
|---|---|
'count' | Схема нормализации по умолчанию. Высота каждой панели является количеством наблюдений в каждом интервале. Суммой высот панели является |
'probability' | Высота каждой панели является относительным количеством наблюдений. Каждая высота вычисляется как (количество наблюдений в интервале/общем количестве наблюдений). Суммой высот панели является |
'countdensity' | Высота каждой панели является количеством наблюдений в интервале/ширине интервала. |
'pdf' | Оценка функции плотности вероятности. Высота каждой панели (количество наблюдений в интервале) / (общее количество наблюдений * ширина интервала). Областью каждой панели является относительное количество наблюдений. Суммой баров является |
'cumcount' | Высота каждой панели является совокупным числом наблюдений в каждом интервале и всех предыдущих интервалах. Высотой последней панели является |
'cdf' | Совокупная оценка функции плотности. Высота каждой панели равна совокупному относительному количеству наблюдений в интервале и всех предыдущих интервалах. Высотой последней панели является |
Пример: polarhistogram(theta,'Normalization','pdf') строит оценку функции плотности вероятности для theta.
'DisplayStyle' — Стиль отображения гистограммы
'bar' (значение по умолчанию) | 'stairs'
Стиль отображения гистограммы в виде одного из этих значений:
'stairs'— Отобразите схему гистограммы только.'bar'— Покажите каждую отдельную панель с заполненной внутренней частью.
Пример: polarhistogram(theta,'DisplayStyle','stairs') строит схему гистограммы.
'FaceAlpha' — Прозрачность панелей гистограммы
0.6 0 и 1 включительно
Прозрачность панелей гистограммы в виде скалярного значения между 0 и 1 включительно. polarhistogram использует ту же прозрачность для всех панелей гистограммы. Значение 1 означает полностью непрозрачный и 0 означает абсолютно прозрачная (невидимая операция).
Пример: polarhistogram(theta,'FaceAlpha',.5) создает график гистограммы с полупрозрачными панелями.
'FaceColor' — Цвет панели гистограммы
'auto' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...
Панель гистограммы окрашивает в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' позволяет гистограмме выбрать цвет.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Если вы задаете DisplayStyle как 'stairs'то polarhistogram не использует FaceColor свойство.
Пример: polarhistogram(theta,'FaceColor','g') создает график гистограммы с зелеными панелями.
Ограничения
polarhistogramне поддерживает гистограммы создания категориальных данных в полярных осях.
