stackedplot
Совмещенный график нескольких переменных с общей осью X
Синтаксис
Описание
stackedplot( строит переменные таблицы или расписания в совмещенном графике, максимум до 25 переменных. Графики функций переменные в отдельных осях Y, сложенных вертикально. Переменные совместно используют общую ось X.tbl)
Если
tblтаблица, затем графики функций переменные против номеров строк.Если
tblрасписание, затем графики функций переменные против времен строки.
stackedplot графики функций все числовое, логическое, категориальное, datetime и переменные длительности tbl, и игнорирует табличные переменные, имеющие любой другой тип данных.
stackedplot(___,'XVariable', задает табличную переменную, которая обеспечивает x-значения для совмещенного графика. Этот синтаксис поддерживает только таблицы, и не расписания.xvar)
stackedplot( строит столбцы Y)Y по сравнению с их номером строки. Диапазоны шкал оси X от 1 до количества строк в Y.
stackedplot(___, устанавливает стиль линии, символ маркера и цвет. Можно использовать этот синтаксис с входными параметрами любого из предыдущих синтаксисов.LineSpec)
stackedplot(___, свойства наборов для совмещенного графика с помощью одного или нескольких Name,Value)Name,Value парные аргументы. Для списка свойств смотрите StackedLineChart Properties. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах. Настройки пары "имя-значение" применяются ко всем графикам в совмещенном графике. Заключите каждое имя свойства в кавычки.
stackedplot( создает совмещенный график на рисунке, панели или вкладке, заданной parent,___)parent. Опция parent может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.
s = stackedplot(___)StackedLineChart объект. Можно использовать s изменить свойства совмещенного графика после того, как вы создали его. Для списка свойств смотрите StackedLineChart Properties.
Примеры
Постройте переменные расписания
Считайте данные от электронной таблицы до таблицы. Затем преобразуйте таблицу в расписание. Первая переменная, которая содержит даты и времена, OutageTime, обеспечивает времена строки для расписания. Отобразите первые пять строк.
tbl = readtable('outages.csv');
tbl = table2timetable(tbl);
head(tbl,5)ans=5×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ _____________ ______ __________ ________________ ___________________
2002-02-01 12:18 {'SouthWest'} 458.98 1.8202e+06 2002-02-07 16:50 {'winter storm' }
2003-01-23 00:49 {'SouthEast'} 530.14 2.1204e+05 NaT {'winter storm' }
2003-02-07 21:15 {'SouthEast'} 289.4 1.4294e+05 2003-02-17 08:14 {'winter storm' }
2004-04-06 05:44 {'West' } 434.81 3.4037e+05 2004-04-06 06:10 {'equipment fault'}
2002-03-16 06:18 {'MidWest' } 186.44 2.1275e+05 2002-03-18 23:23 {'severe storm' }
Сортировка расписания так, чтобы его времена строки были в порядке. Времена строки расписания не должны быть в порядке. Однако, если вы используете времена строки в качестве оси X графика, затем лучше гарантировать, что расписание сортируется по его временам строки.
tbl = sortrows(tbl); head(tbl,5)
ans=5×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ _____________ ______ __________ ________________ ________________
2002-02-01 12:18 {'SouthWest'} 458.98 1.8202e+06 2002-02-07 16:50 {'winter storm'}
2002-03-05 17:53 {'MidWest' } 96.563 2.8666e+05 2002-03-10 14:41 {'wind' }
2002-03-16 06:18 {'MidWest' } 186.44 2.1275e+05 2002-03-18 23:23 {'severe storm'}
2002-03-26 01:59 {'MidWest' } 388.04 5.6422e+05 2002-03-28 19:55 {'winter storm'}
2002-04-20 16:46 {'MidWest' } 23141 NaN NaT {'unknown' }
Создайте совмещенный график данных из tbl. Времена строки, OutageTime, введите значения вдоль оси X. stackedplot графики функций значения от Loss, Customers, и RestorationTime переменные, с каждой переменной, построенной вдоль ее собственной оси Y. Однако график не включает Region и Cause переменные, потому что они содержат данные, которые не могут быть отображены на графике.

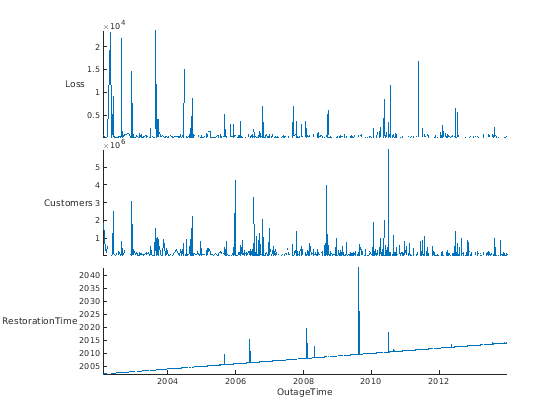

stackedplot(tbl)
Задайте переменные
Составьте таблицу от данных о пациентах. Отобразите первые три строки.
tbl = readtable('patients.xls');
head(tbl,3)ans=3×10 table
LastName Gender Age Location Height Weight Smoker Systolic Diastolic SelfAssessedHealthStatus
____________ __________ ___ _____________________________ ______ ______ ______ ________ _________ ________________________
{'Smith' } {'Male' } 38 {'County General Hospital' } 71 176 true 124 93 {'Excellent'}
{'Johnson' } {'Male' } 43 {'VA Hospital' } 69 163 false 109 77 {'Fair' }
{'Williams'} {'Female'} 38 {'St. Mary's Medical Center'} 64 131 false 125 83 {'Good' }
Постройте только четыре из переменных из таблицы.

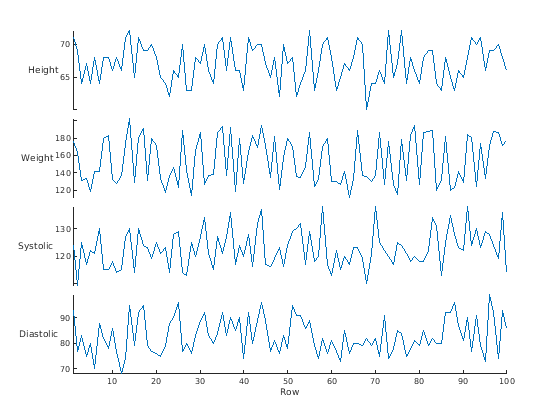

stackedplot(tbl,{'Height','Weight','Systolic','Diastolic'})
Переупорядочьте переменные
Создайте расписание и отобразите его первые три строки.
tbl = readtable('outages.csv');
tbl = table2timetable(tbl);
tbl = sortrows(tbl);
head(tbl,3)ans=3×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ _____________ ______ __________ ________________ ________________
2002-02-01 12:18 {'SouthWest'} 458.98 1.8202e+06 2002-02-07 16:50 {'winter storm'}
2002-03-05 17:53 {'MidWest' } 96.563 2.8666e+05 2002-03-10 14:41 {'wind' }
2002-03-16 06:18 {'MidWest' } 186.44 2.1275e+05 2002-03-18 23:23 {'severe storm'}
Переупорядочьте переменные путем определения их в порядке, который отличается от их порядка в таблице. Например, RestorationTime последняя переменная в расписании, которое может быть построено. По умолчанию, stackedplot места это в нижней части графика. Но можно переупорядочить переменные, чтобы поместить RestorationTime наверху.

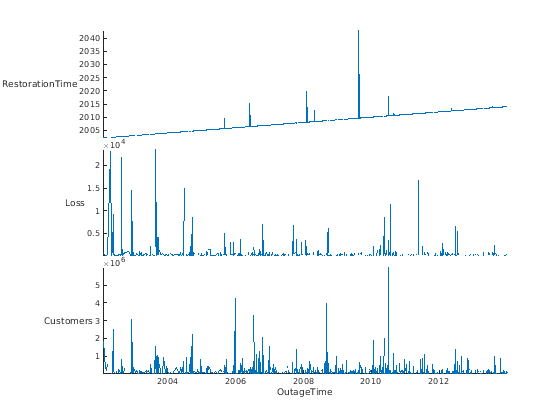

stackedplot(tbl,{'RestorationTime','Loss','Customers'})
Существуют также другие способы переупорядочить переменные.
Задайте их согласно их числовому порядку в таблице:
stackedplot(tbl,[4 2 3]);Возвратите
StackedLineChartвозразите и переупорядочьте значения в егоDisplayVariablesсвойство:s = stackedplot(tbl); s.DisplayVariables = {'RestorationTime','Loss','Customers'}
Постройте несколько переменных Используя одну ось Y
Составьте таблицу от подмножества данных о пациентах, с помощью Weight, Systolic, и Diastolic переменные.
load patients
tbl = table(Weight,Systolic,Diastolic);
head(tbl,3)ans=3×3 table
Weight Systolic Diastolic
______ ________ _________
176 124 93
163 109 77
131 125 83
Создайте совмещенный график с Systolic и Diastolic нанесенное на график использование той же оси Y. Чтобы построить переменные вместе, задайте их во вложенном массиве ячеек.
vars = {{'Systolic','Diastolic'},'Weight'}vars=1×2 cell array
{1x2 cell} {'Weight'}

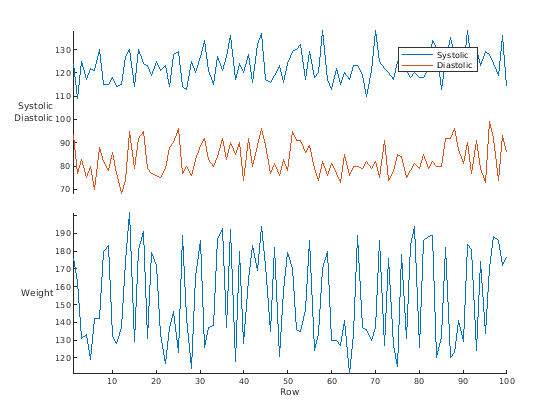

stackedplot(tbl,vars)
Постройте столбцы матрицы
Создайте числовую матрицу и числовой вектор.
X = [0:4:20]
X = 1×6
0 4 8 12 16 20
Y = randi(100,6,3)
Y = 6×3
82 28 96
91 55 49
13 96 81
92 97 15
64 16 43
10 98 92
Создайте совмещенный график с помощью X и Y.

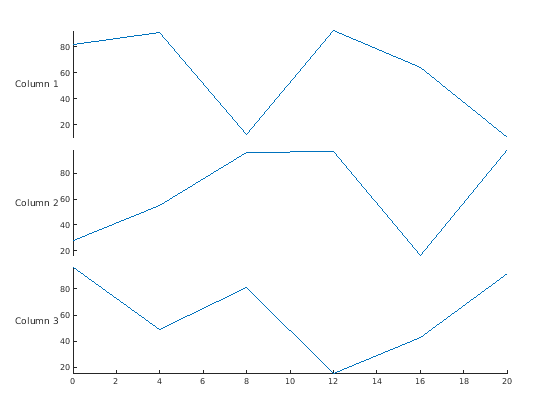

stackedplot(X,Y)
Задайте заголовок и метки Используя пары "имя-значение"
Загрузите расписание, которое имеет набор погодных измерений. Отобразите его первые три строки.
load outdoors
outdoors(1:3,:)ans=3×3 timetable
Time Humidity TemperatureF PressureHg
___________________ ________ ____________ __________
2015-11-15 00:00:24 49 51.3 29.61
2015-11-15 01:30:24 48.9 51.5 29.61
2015-11-15 03:00:24 48.9 51.5 29.61
Создайте совмещенный график. Задайте заголовок и метки для аргументов пары "имя-значение" использования осей Y. Можно использовать пары значений имени, чтобы изменить любые свойства от их значений значений по умолчанию. (Также обратите внимание, что можно задать символ степени с помощью char(176).)
degreeSymbol = char(176);
newYlabels = {'RH (%)',['T (' degreeSymbol 'F)'],'P (in Hg)'};

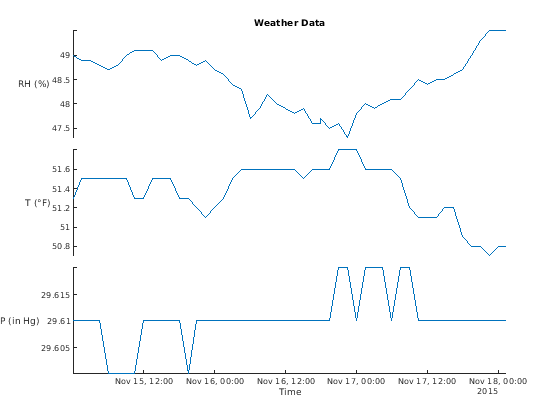

stackedplot(outdoors,'Title','Weather Data','DisplayLabels',newYlabels)
Измените отдельные участки, чтобы рассеяться и графики ступеньки
stackedplot функция возвращает StackedLineChart объект. Можно использовать его, чтобы установить то же значение свойства для всех графиков или установить различные значения свойств для отдельных участков. В этом примере сначала измените ширины линии для всех графиков в совмещенном графике. Затем используйте PlotType свойство отдельных участков, так, чтобы совмещенный график имел линейный график, график рассеивания и график ступеньки.
Загрузите расписание, которое имеет набор погодных измерений.
load outdoors
outdoors(1:3,:)ans=3×3 timetable
Time Humidity TemperatureF PressureHg
___________________ ________ ____________ __________
2015-11-15 00:00:24 49 51.3 29.61
2015-11-15 01:30:24 48.9 51.5 29.61
2015-11-15 03:00:24 48.9 51.5 29.61
Создайте совмещенный график и возвратите StackedLineChart объект.

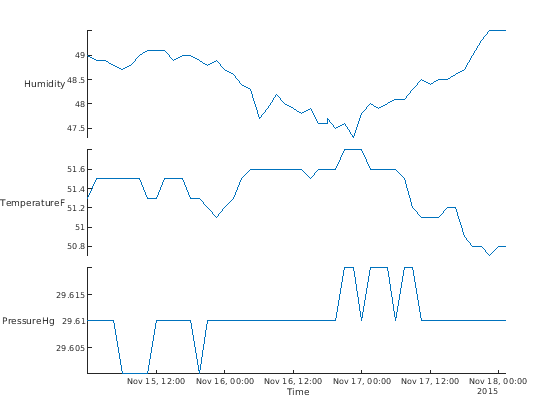

s = stackedplot(outdoors)
s =
StackedLineChart with properties:
SourceTable: [51x3 timetable]
DisplayVariables: {'Humidity' 'TemperatureF' 'PressureHg'}
Color: [0 0.4470 0.7410]
LineStyle: '-'
LineWidth: 0.5000
Marker: 'none'
MarkerSize: 6
Show all properties
Объект обеспечивает доступ ко многим свойствам, которые применяются ко всем графикам. Например, можно использовать s.LineWidth сделать линии шире.

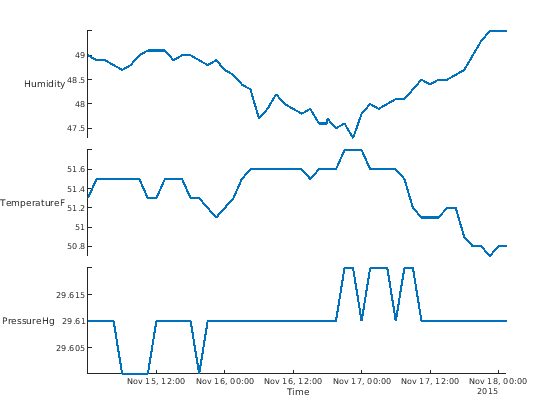

s.LineWidth = 2;
Объект также обеспечивает доступ к массивам объектов, которые можно использовать, чтобы изменить линии и оси Y для отдельных участков. К свойствам доступа отдельных линий используйте s.LineProperties. Для каждого графика можно задать различный стиль линии, маркер, тип графика, и так далее.
s.LineProperties
ans=3×1 object
3x1 StackedLineProperties array with properties:
Color
MarkerFaceColor
MarkerEdgeColor
LineStyle
LineWidth
Marker
MarkerSize
PlotType
Измените второй график в график рассеивания и третий график к графику ступеньки, с помощью PlotType свойство.

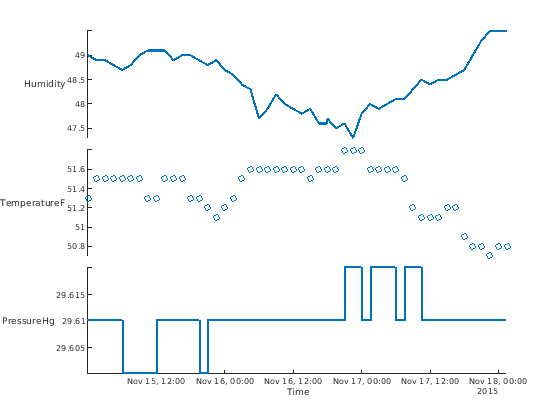

s.LineProperties(2).PlotType = 'scatter'; s.LineProperties(3).PlotType = 'stairs';
Также можно получить доступ к отдельным осям Y через s.AxesProperties свойство.
s.AxesProperties
ans=3×1 object
3x1 StackedAxesProperties array with properties:
YLimits
LegendLabels
LegendLocation
LegendVisible
Входные параметры
tbl — Входная таблица или расписание
таблица | расписание
Входная таблица или расписание.
vars — Переменные во входной таблице или расписании
массив ячеек из символьных векторов | массив строк | числовой массив | логический массив
Переменные во входной таблице в виде массива ячеек из символьных векторов, массива строк, числового массива или логического массива.
Если vars массив ячеек, это также может быть вложенный массив ячеек. stackedplot графики функций все переменные заданы во вложенной ячейке в той же оси Y.
xvar — Табличная переменная, которая содержит x-значения
вектор символов | строковый скаляр | целое число | логический массив
Табличная переменная, которая содержит x-значения в виде вектора символов, строкового скаляра, целого числа или логического массива.
Можно задать xvar только, когда входной параметр tbl таблица, не расписание.
X xvalues
числовой вектор | вектор datetime | вектор длительности | логический вектор
x-значения в виде числового, datetime, длительности или логического вектора. Длина X должен равняться количеству строк Y.
Y yvalues
числовой массив | массив datetime | массив длительности | категориальный массив | логический массив
y-значения в виде числового, datetime, длительности, категориального, или логического массива. stackedplot графики функций каждый столбец в отдельной оси Y.
LineSpec — Стиль линии, маркер и цвет
вектор символов | строка
Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.
Пример: '--or' красная пунктирная линия с круговыми маркерами
| Стиль линии | Описание |
|---|---|
- | Сплошная линия |
-- | Пунктирная линия |
: | Пунктирная линия |
-. | Штрихпунктирная линия |
| Маркер | Описание |
|---|---|
'o' | Круг |
'+' | Знак «плюс» |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
's' | Квадрат |
'd' | Ромб |
'^' | Треугольник, направленный вверх |
'v' | Нисходящий треугольник |
'>' | Треугольник, указывающий вправо |
'<' | Треугольник, указывающий влево |
'p' | Пентаграмма |
'h' | Гексаграмма |
| Цвет | Описание |
|---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
parent — Родительский контейнер
Figure возразите | Panel возразите | Tab возразите | TiledChartLayout возразите | GridLayout объект
Родительский контейнер в виде FigureПанель, Tab, TiledChartLayout, или GridLayout объект.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Marker','o','MarkerSize',10Сложенные свойства линии на графике, перечисленные здесь, являются только подмножеством, характерным для всех совмещенных графиков, является ли источник данных таблицей или массивом. Для полного списка смотрите StackedLineChart Properties.
'Color' 'LineColor'
[0 0.4470 0.7410] 'r' | 'g' | 'b' | ...
Цвет линии в виде триплета RGB, шестнадцатеричного цветового кода или одного из параметров цвета перечислен в первой таблице.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
Стиль линии в виде одной из опций перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
Выходные аргументы
Больше о
Советы
Чтобы в интерактивном режиме исследовать данные в вашем совмещенном графике, используйте эти функции.
Изменение масштаба — Использование колесико прокрутки, чтобы масштабировать.
Панорамирование — Перетаскивание совмещенный график к панорамированию через x-значения.
Data Cursor — Наводит на местоположение, чтобы отобразить y-значения для каждого графика.
