plot

Синтаксис

Описание

пример

plot(ts) строит timeseries данные в ts против времени, интерполируя значения между выборками.

plot(ts,specs) строит timeseries данные с помощью линейного графика и применяют заданный specs к линиям, маркерам или обоим. Можно также задать пары "имя-значение", чтобы задать Line Properties.

Примеры

свернуть все

Создайте объект временных рядов, установите дату начала, и затем постройте временной вектор относительно даты начала.

x = [2 5 8 2 11 3 6];
ts1 = timeseries(x,1:7);

ts1.Name = 'Daily Count';
ts1.TimeInfo.Units = 'days';
ts1.TimeInfo.StartDate = '01-Jan-2011';     % Set start date.
ts1.TimeInfo.Format = 'mmm dd, yy';       % Set format for display on x-axis.

ts1.Time = ts1.Time - ts1.Time(1);        % Express time relative to the start date.

plot(ts1)

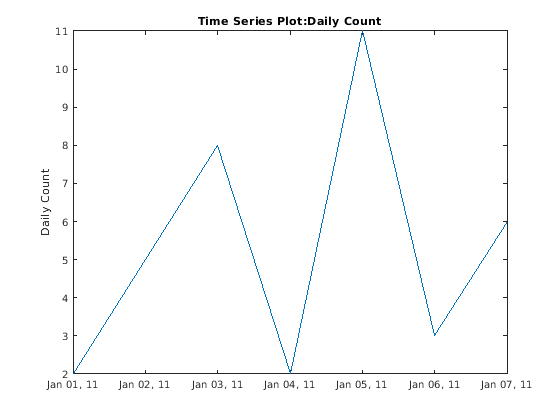

Figure contains an axes. The axes with title Time Series Plot:Daily Count contains an object of type line.

Создайте два объекта временных рядов из данных о количестве трафика, и затем постройте их в последовательности на тех же осях. Добавьте событие к одному ряду, который автоматически отображен с красным маркером.

load count.dat;
count1 = timeseries(count(:,1),1:24);
count1.Name = 'Oak St. Traffic Count';
count1.TimeInfo.Units = 'hours';
plot(count1,':b')
grid on

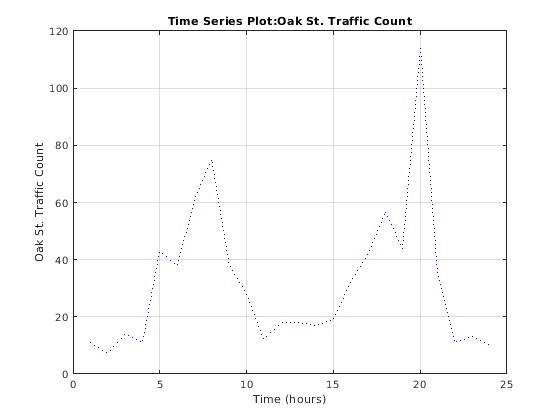

Figure contains an axes. The axes with title Time Series Plot:Oak St. Traffic Count contains an object of type line.

Получите время максимального значения и добавьте его как событие:

[~,index] = max(count1.Data);
max_event = tsdata.event('peak',count1.Time(index));
max_event.Units = 'hours';

Добавьте событие во временные ряды:

count1 = addevent(count1,max_event);

Замените график на новый, показывающий событие:

plot(count1,'.-b')
grid on

Figure contains an axes. The axes with title Time Series Plot:Oak St. Traffic Count contains 2 objects of type line.

Сделайте новый объект временных рядов из столбца 2 того же источника данных:

count2 = timeseries(count(:,2),1:24);
count2.Name = 'Maple St. Traffic Count';
count2.TimeInfo.Units = 'Hours';

Поворот держится, чтобы добавить новые данные в график:

hold on

Метод графика не добавляет метки в сохраненный график. Используйте пары свойства/значения, чтобы настроить маркеры:

plot(count2,'s-m','MarkerSize',6),

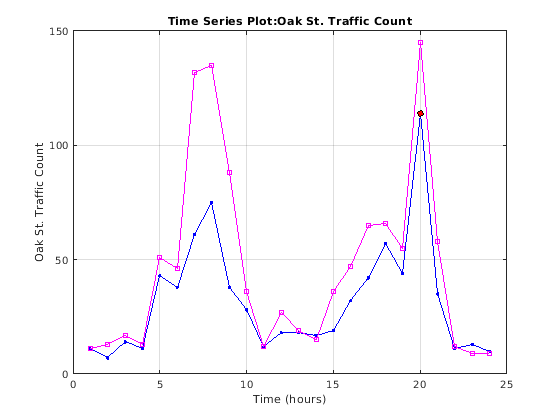

Figure contains an axes. The axes with title Time Series Plot:Oak St. Traffic Count contains 3 objects of type line.

Метки стираются, поэтому сгенерируйте их вручную:

title('Time Series: Oak Street and Maple Street')
xlabel('Hour of day')
ylabel('Vehicle count')

Добавьте легенду в верхнем левом углу:

legend('Oak St.','Maple St.','Location','northwest')

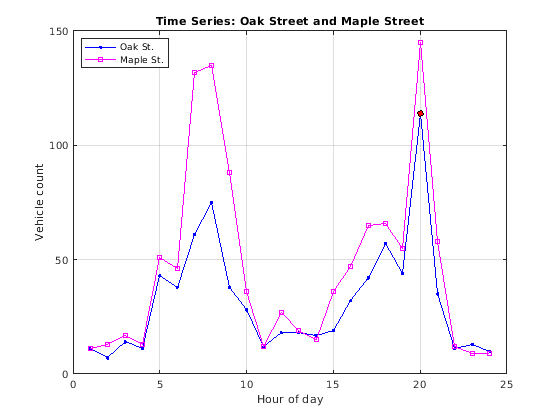

Figure contains an axes. The axes with title Time Series: Oak Street and Maple Street contains 3 objects of type line. These objects represent Oak St., Maple St..

Входные параметры

свернуть все

Введите timeseriesВ виде скаляра.

Спецификации линии в виде вектора символов, задающего внешний вид линий, маркеров или обоих. Смотрите LineSpec для получения дополнительной информации. Можно также задать пары "имя-значение", чтобы задать Line Properties.

Типы данных: char

Советы

  • plot функция генерирует заголовки и подписи по осям автоматически. Эти метки:

    • Постройте заголовок — 'Time Series Plot: <name>'

      где <name> строка, присвоенная ts.Name, или по умолчанию, 'unnamed'

    • Метка оси X — 'Time (<units>)'

      где <units> значение ts.TimeInfo.Units поле, который значения по умолчанию к 'seconds'

    • Метка оси Y — '<name>'

      где <name> строка, присвоенная ts.Name, или по умолчанию, 'unnamed'

  • Можно поместить новые данные временных рядов в график временных рядов (установкой  hold on, например, и издание другого timeseries/plot команда). Когда вы добавляете данные в график, заголовок и подписи по осям становятся пустыми строками, чтобы не помечать беспорядок. Можно добавить ваш владеть марками после графического вывода использования title, xlabel, и ylabel команды.

  • События временных рядов, когда задано, отмечены в графике с круговым маркером с красной заливкой. Можно также задать маркеры для всех точек данных с помощью a linespec или назовите/оцените синтаксис в дополнение к любым маркерам события, которые задают ваши данные. Маркеры события строят сверху маркеров, которые вы задаете.

  • Значение присвоено ts.DataInfo.Interpolation.Name управляет типом интерполяции plot метод использует при графическом выводе и передискретизации данных временных рядов. Вызовите timeseries метод setinterpmethod чтобы изменить линейную интерполяцию по умолчанию в нулевой порядок содержат интерполяцию (лестница). Этот метод создает новый timeseries объект, с которым можно перезаписать исходный, если вы хотите. Например, чтобы вызвать временные ряды ts чтобы использовать нулевой порядок содержат интерполяцию, вводят следующее:

    ts = ts.setinterpmethod('zoh');

Смотрите также

| |

Представлено до R2006a
