Электрические источники и элементы

Источники переменного и постоянного тока, прерыватели, трансформаторы, RLC-цепи и нагрузки, линии электропередач

Блоки

развернуть все

AC Current SourceРеализуйте синусоидальный источник тока
AC Voltage SourceРеализуйте синусоидальный источник напряжения
BatteryТиповая модель батареи
Controlled Current SourceРеализуйте управляемый текущий источник
Controlled Voltage SourceРеализуйте управляемый источник напряжения
DC Voltage SourceРеализуйте источник напряжения постоянного тока
Three-Phase Programmable Voltage SourceРеализуйте трехфазный источник напряжения с программируемым изменением времени амплитуды, фазы, частоты и гармоник
Three-Phase SourceРеализуйте трехфазный источник с внутренним импедансом R-L
Linear TransformerРеализуйте линейный трансформатор с двумя или тремя обмотками
Grounding TransformerРеализуйте трехфазный заземляющий трансформатор, обеспечивающий нейтраль в трехпроводной системе
Saturable TransformerРеализуйте насыщающийся трансформатор с двумя или тремя обмотками
Multi-Winding TransformerРеализуйте мультиизвилистый трансформатор с касаниями
Three-Phase Transformer (Three Windings)Реализуйте трехфазный трансформатор с конфигурируемыми извилистыми связями
Three-Phase Transformer (Two Windings)Реализуйте трехфазный трансформатор с конфигурируемыми извилистыми связями
Three-Phase Transformer 12 TerminalsРеализуйте три однофазных, 2D извилистых трансформатора, где все терминалы доступны
Three-Phase Transformer Inductance Matrix Type (Three Windings)Реализуйте трехфазный трансформатор с тремя обмотками с конфигурируемыми извилистыми связями и базовой геометрией
Three-Phase Transformer Inductance Matrix Type (Two Windings)Реализуйте трехфазный 2D извилистый трансформатор с конфигурируемыми извилистыми связями и базовой геометрией
Zigzag Phase-Shifting TransformerРеализуйте зигзагообразный переключающий фазу трансформатор с конфигурируемой связью вторичной обмотки
Three-Phase OLTC Regulating Transformer (Phasor Type)Реализуйте модель фазовращателя трехфазного OLTC регулирование трансформатора
Three-Phase OLTC Phase Shifting Transformer Delta-Hexagonal (Phasor Type)Реализуйте модель фазовращателя трехфазного переключающего фазу трансформатора OLTC с помощью дельты шестиугольная связь
Variable-Ratio TransformerДискретное переменное отношение 2D извилистый идеальный трансформатор
PI Section LineРеализуйте линию электропередачи с сосредоточенными параметрами
Distributed Parameters LineРеализуйте модель линии электропередачи распределенного параметра N-фазы со смешанными потерями
Three-Phase PI Section LineРеализуйте трехфазный раздел линии электропередачи с сосредоточенными параметрами
Distributed Parameters Line (Frequency-Dependent)Модель линии распределенных параметров зависимыми частотой параметрами
Decoupling LineОднофазная линия распределенных параметров разъединения
Decoupling Line (Three-Phase)Трехфазная линия распределенных параметров разъединения
Nonlinear InductorДискретный нелинейный индуктор
Nonlinear ResistorДискретный нелинейный резистор
Series RLC BranchРеализуйте ветвь серии RLC
Series RLC LoadРеализуйте линейную последовательность загрузка RLC
Parallel RLC BranchПараллель реализации ветвь RLC
Parallel RLC LoadРеализуйте линейную параллельную загрузку RLC
Mutual InductanceРеализуйте индуктивность со взаимной связью
Three-Phase Harmonic FilterРеализуйте четыре типа трехфазных гармонических фильтров с помощью компонентов RLC
Three-Phase Dynamic LoadРеализуйте трехфазную динамическую нагрузку с активной степенью и реактивной мощностью как функция напряжения или управляемый от внешнего входа
Three-Phase Series RLC BranchРеализуйте трехфазную ветвь серии RLC
Three-Phase Series RLC LoadРеализуйте трехфазную загрузку серии RLC с выбираемой связью
Three-Phase Parallel RLC BranchРеализуйте трехфазную параллельную ветвь RLC
Three-Phase Parallel RLC LoadРеализуйте трехфазную параллельную загрузку RLC с выбираемой связью
Three-Phase Mutual Inductance Z1-Z0Реализуйте трехфазный импеданс со взаимной связью среди фаз
Variable CapacitorДискретный переменный конденсатор
Variable InductorДискретный переменный индуктор
Variable ResistorДискретный переменный резистор
BreakerРеализуйте выключатель, открывающийся при текущем нулевом пересечении
Three-Phase BreakerРеализуйте трехфазный выключатель, открывающийся при текущем нулевом пересечении
Three-Phase FaultРеализуйте программируемый от фазы к фазе и систему прерывателя фазы к замыканию на землю
GroundОбеспечьте связь с землей
NeutralРеализуйте общий узел в схеме
Surge ArresterРеализуйте металлически-окисный разрядник скачка

Функции

power_newСоздайте новую модель Simscape Electrical Specialized Power Systems, заполненную необходимыми и обычно используемыми блоками
power_cableparamВычислите параметры RLC радиальных медных кабелей с одним экраном, на основе характеристик изолятора и проводника
power_hysteresisПросмотрите и отредактируйте гистерезисную характеристику для насыщаемого ядра Насыщаемых блоков Трансформатора
power_lineparamВычислите параметры RLC служебной линии электропередачи от ее проводниковых характеристик и геометрии башни

Аналитические инструменты

Power Line ParametersВычислите параметры RLC служебной линии электропередачи от ее проводниковых характеристик и геометрии башни
Specify Decoupling LinesЗамена выбрала блоки Distributed Parameters Line с блоками Decoupling Line

Темы

Создание и настройка Simscape Electrical специализированные модели энергосистем

Нелинейные системы модели и создают пользовательские нелинейные блоки.

Создание модели Используя команды типовой конструкции

Блоки Insert и connect в вашей модели с помощью команд типовой конструкции.

Рекомендуемые примеры

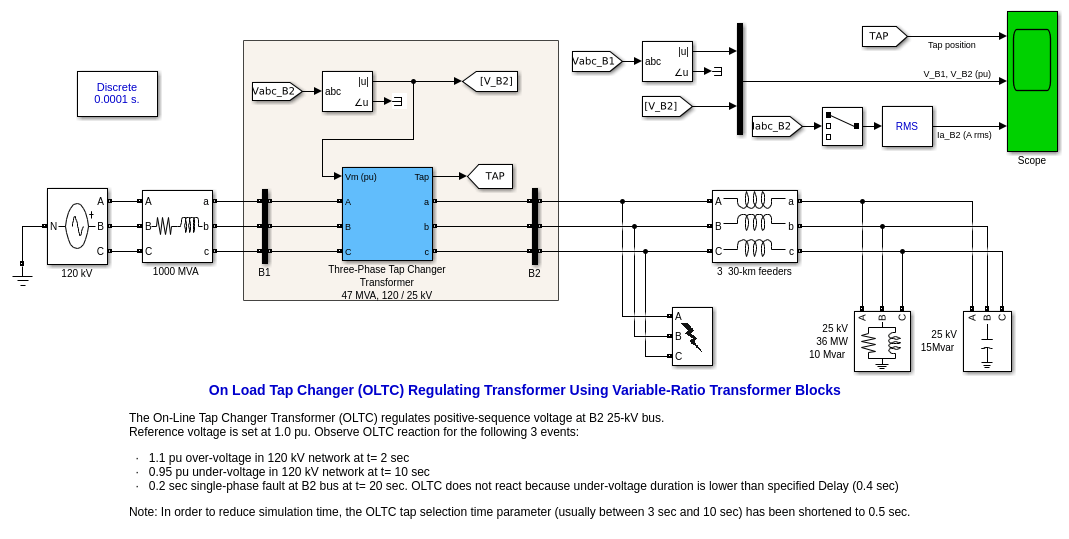

On Load Tap Changer (OLTC) Regulating Transformer Using Variable-Ratio Transformer Blocks

На преобразователе касания загрузки (OLTC), регулирующий трансформатор Используя блоки трансформатора Переменного Отношения

Иллюстрирует использование На Трансформаторе Преобразователя Касания Загрузки (OLTC), чтобы отрегулировать напряжение положительной последовательности в шине на 25 кВ в сети связи.

Открытая модель

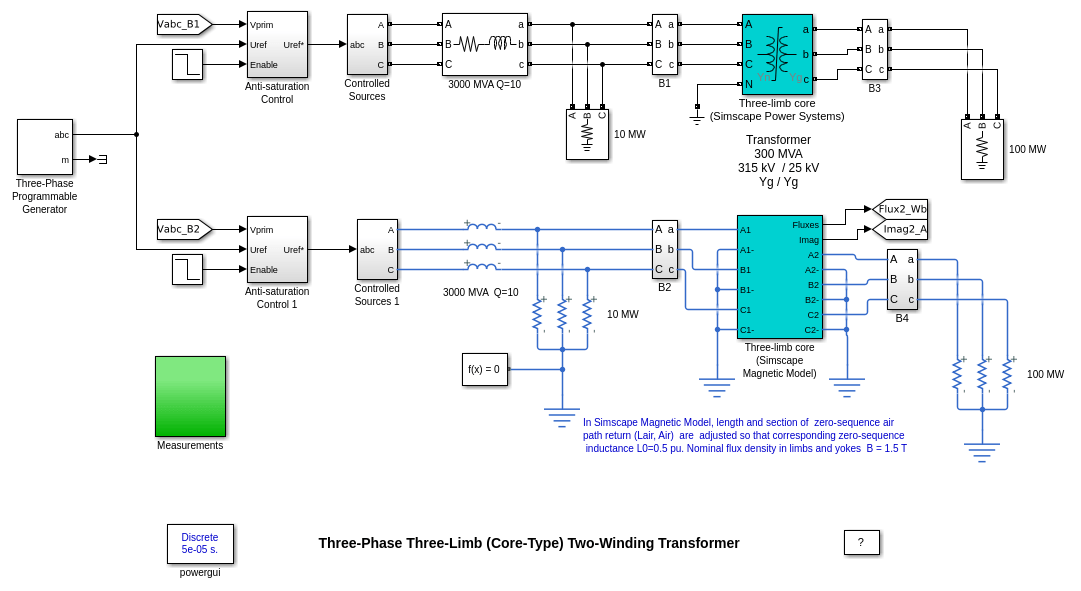

Three-Phase Three-Limb (Core-Type) Two-Winding Transformer

Трехфазный с тремя конечностями (Базовый Тип) трансформатор 2D обмотки

Иллюстрирует насыщение в трансформаторе Базового Типа С тремя конечностями и сравнивает модель Simscape™ Electrical™ Specialized Power Systems с основанной на Simscape физической моделью.

Открытая модель
Three-Phase Five-Limb (Shell-Type) Three-Winding Transformer

Трехфазный с пятью конечностями (тип Shell) трансформатор с тремя обмотками

Иллюстрирует насыщение в трансформаторе Типа Shell С пятью конечностями и сравнивает модель Specialized Power Systems с основанной на Simscape физической моделью.

Открытая модель

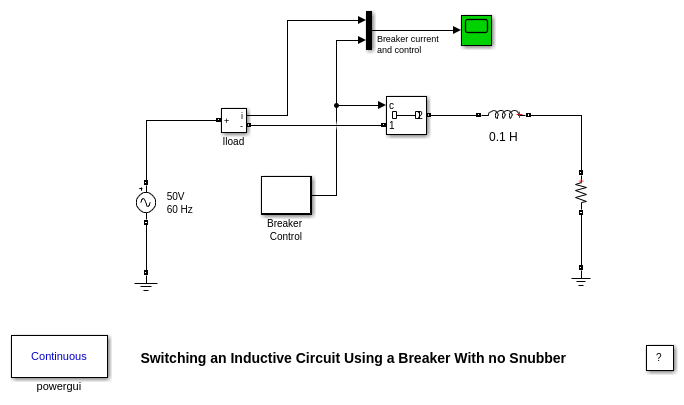

Switching an Inductive Circuit Using a Breaker With No Snubber

Переключение индуктивной схемы Используя прерыватель без демпфера

Идеальный метод решения для устройства Переключения блока Powergui, чтобы смоделировать выключатель.

Открытая модель
Steady-State Analysis of a Linear Circuit

Установившийся анализ линейной схемы

Использование Powergui и Impedance Measurement блокируется, чтобы анализировать установившуюся операцию линейной электрической схемы

Открытая модель

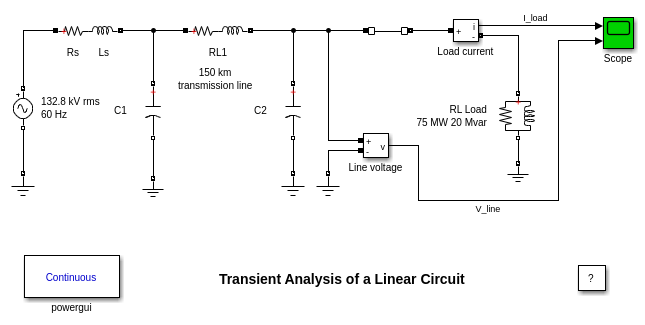

Transient Analysis of a Linear Circuit

Анализ переходных процессов линейной схемы

Установившаяся и переходная симуляция линейной схемы.

Открытая модель
Three-Winding Distribution Transformer

Трансформатор распределения с тремя обмотками

Использование линейного трансформатора, чтобы симулировать трансформатор распределения с тремя обмотками оценило 75 кВА - 14400/120/120 V.

Открытая модель
Three-Phase Saturable Transformer

Трехфазный насыщаемый трансформатор

Явление насыщения трансформатора.

Открытая модель
Three-Phase Core-Type Transformer

Трехфазный трансформатор Базового Типа

Использование блока Three-Phase Transformer Inductance Matrix Type, чтобы смоделировать трехфазный базовый тип насыщаемый трансформатор. Это также показывает, что использование трех однофазных трансформаторов, чтобы симулировать трансформатор базового типа Yg/Yg не приемлемо.

Открытая модель

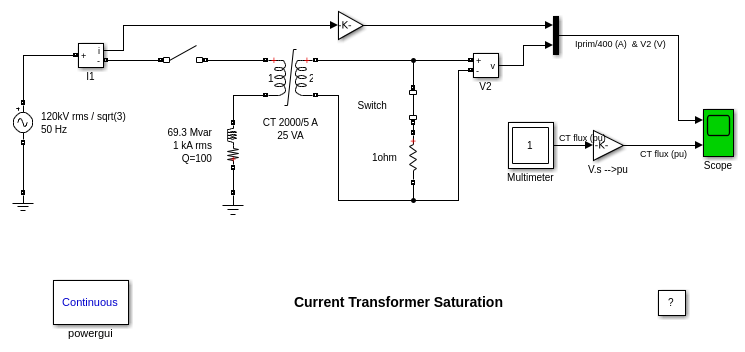

Current Transformer Saturation

Насыщение трансформатора тока

Искажение измерения из-за насыщения трансформатора тока (CT).

Открытая модель
Use of Surge Arresters in Transmission System

Использование разрядников скачка в системе передачи

Использование разрядников скачка в ряду и шунте компенсировало систему передачи AC на 735 кВ

Открытая модель

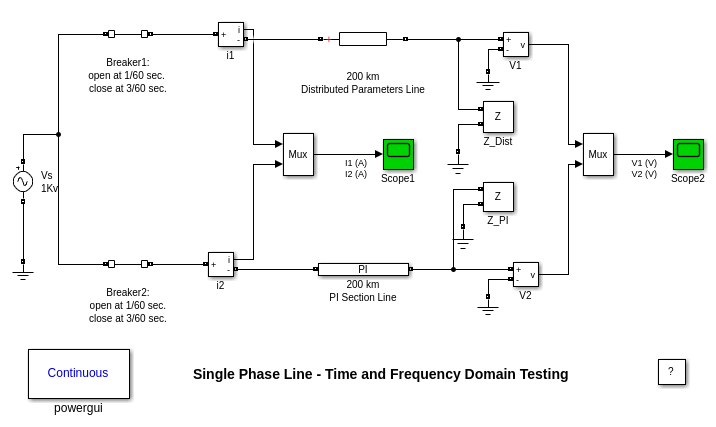

Single Phase Line - Time and Frequency Domain Testing

Одна линия фазы - время и тестирование частотного диапазона

Временной интервал и эффективность частотного диапазона модели линии распределенного параметра и модели линии раздела PI.

Открытая модель
Three-Phase Line (DPL and PI Section) - Single-Phase Energization

Трехфазная линия (DPL и раздел PI) - однофазное возбуждение

Переходные процессы получили с моделью линии распределенного параметра и моделью линии раздела PI.

Открытая модель

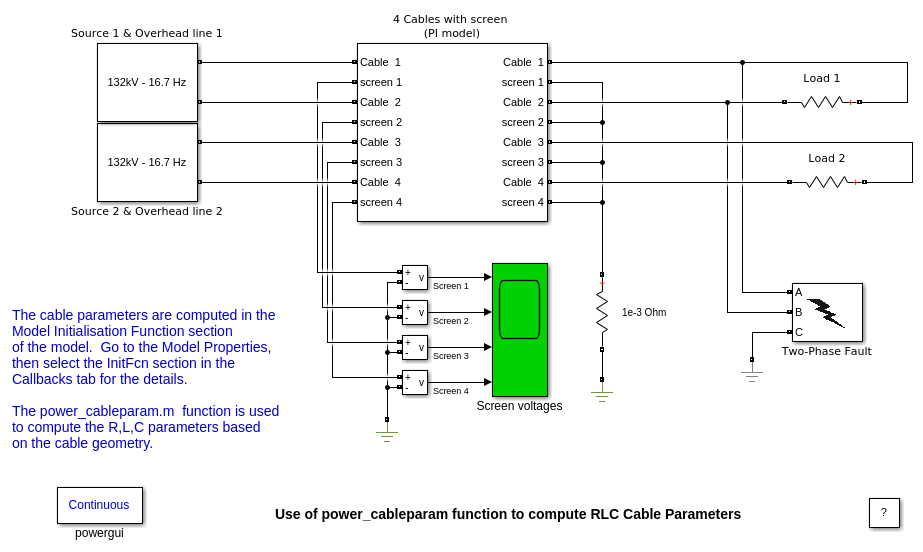

Computation of R L and C Cable Parameters

Расчет R L и параметров кабеля C

Использование power_cableparam функционирует, чтобы вычислить R, L, и параметры кабеля C.

Открытая модель
Dynamic Load and Programmable Voltage Source

Динамическая нагрузка и программируемый источник напряжения

Использование 3-фазовой Динамической нагрузки и 3-фазовых Программируемых Исходных блоков Напряжения

Открытая модель

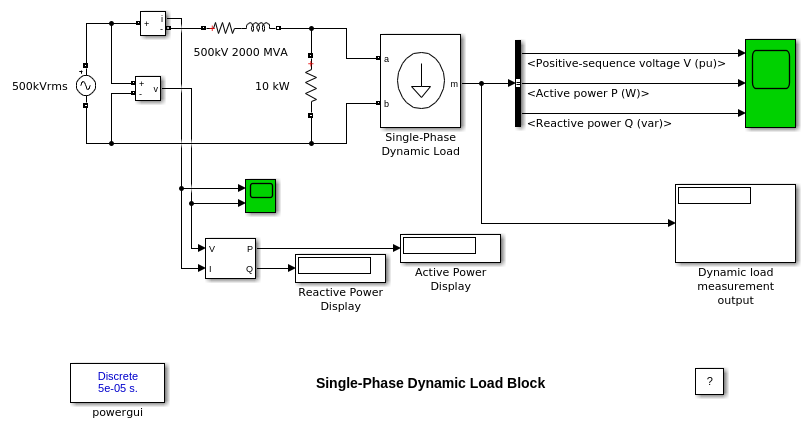

Single Phase Dynamic Load Block

Один блок динамической нагрузки фазы

Однофазный блок динамической нагрузки создается с блоками Simulink®.

Открытая модель
Saturable Transformer with Hysteresis

Насыщаемый трансформатор с гистерезисом

Симуляция гистерезиса в насыщаемом трансформаторе.

Открытая модель

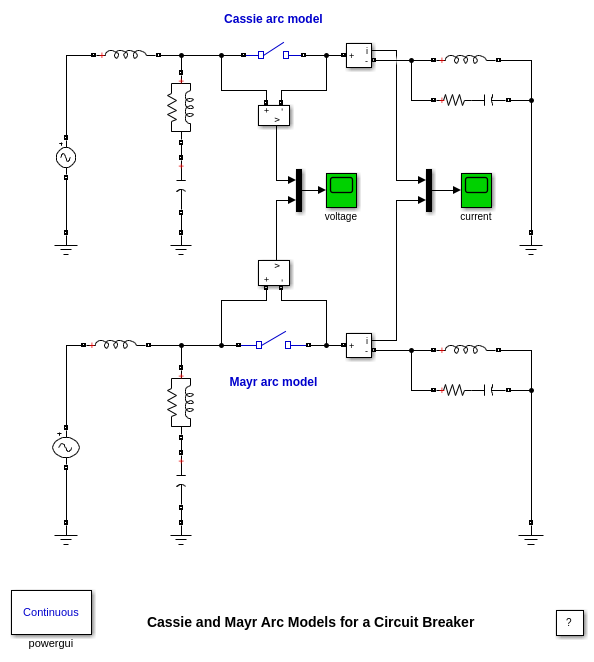

Cassie and Mayr Arc Models for a Circuit Breaker

Кэсси и модели дуги Майра для выключателя

Использование Кэсси и Майра образует дугу модель для симуляции прерывания выключателя высокого напряжения

Открытая модель

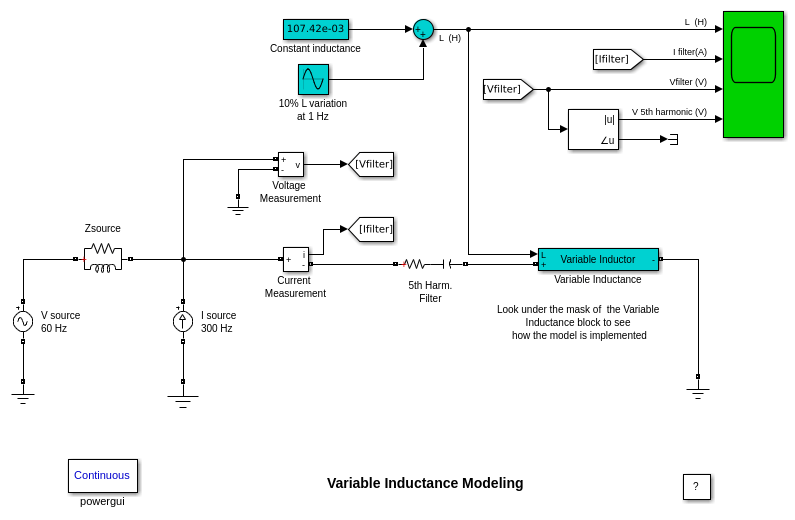

Variable Inductance Modeling

Переменное моделирование индуктивности

Модель Simulink® переменной индуктивности, которая может использоваться в Специализированных Энергосистемах.

Открытая модель
