blackmanharris

Минимальное окно Блэкмен-Харриса с четырьмя терминами

свернуть все на странице

Синтаксис

w = blackmanharris(N)
w = blackmanharris(N,sflag)

Описание

пример

w = blackmanharris(N) возвращает N- укажите симметричное окно Блэкмен-Харриса с четырьмя терминами.

w = blackmanharris(N,sflag) возвращает окно Блэкмен-Харриса с помощью метода выборки окна, заданного sflag.

Примеры

свернуть все

Скрипт Open Live Script

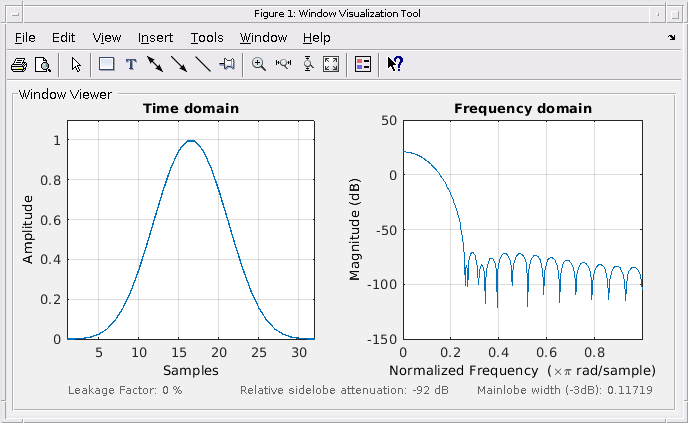

Создайте симметричное окно Блэкмен-Харриса с 32 точками. Отобразите результат с помощью wvtool.

N = 32;
wvtool(blackmanharris(N))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна в виде положительного целого числа.

Типы данных: single | double

Метод выборки окна в виде:

  • 'symmetric' — Используйте эту опцию при использовании окон для создания фильтра.

  • 'periodic' — Эта опция полезна для спектрального анализа, потому что это включает оконному сигналу иметь совершенное периодическое расширение, неявное в дискретном преобразовании Фурье. Когда 'periodic' задан, функция вычисляет окно длины L + 1 и возвращает первый L 'points'.

Выходные аргументы

свернуть все

Окно Блэкмен-Харриса, возвращенное как вектор-столбец.

Алгоритмы

Уравнение для симметричного окна Блэкмен-Харриса с четырьмя терминами длины N

w(n)=a0−a1cos(2πnN−1)+a2cos(4πnN−1)−a3cos(6πnN−1), 0≤n≤N−1

Уравнение для периодического окна Блэкмен-Харриса с четырьмя терминами длины N

w(n)=a0−a1cos2πnN+a2cos4πnN−a3cos6πnN, 0≤n≤N−1

Периодическим окном является N - периодический.

КоэффициентЗначение
a00.35875
a10.48829
a20.14128
a30.01168

Ссылки

[1] harris, fredric j. “На Использовании Windows для Гармонического Анализа с Дискретным преобразованием Фурье”. Продолжения IEEE®. Издание 66, январь 1978, стр 51–83.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
