chirp

Частотно-модулированный косинус

Описание

пример

y = chirp(t,f0,t1,f1) генерирует выборки линейного сигнала частотно-модулированного косинуса в то время, когда экземпляры задали в массиве t. Мгновенной частотой во время 0 является f0 и мгновенная частота во время t1 f1.

пример

y = chirp(t,f0,t1,f1,method) задает альтернативную развертку method опция.

пример

y = chirp(t,f0,t1,f1,method,phi) задает начальную фазу.

пример

y = chirp(t,f0,t1,f1,'quadratic',phi,shape) задает форму спектрограммы квадратичного сигнала развернутой частоты.

пример

y = chirp(___,cplx) возвращает действительный щебет если cplx задан как 'real' и возвращает комплексный щебет если cplx задан как 'complex'.

Примеры

свернуть все

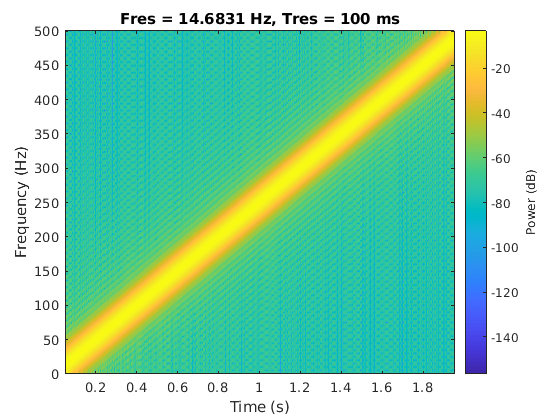

Сгенерируйте щебет с линейным мгновенным отклонением частоты. Щебет производится на уровне 1 кГц в течение 2 секунд. Мгновенная частота 0 в t = 0 и пересекает 250 Гц в t = 1 секунда.

t = 0:1/1e3:2;
y = chirp(t,0,1,250);

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 14.6831 Hz, Tres = 100 ms contains an object of type image.

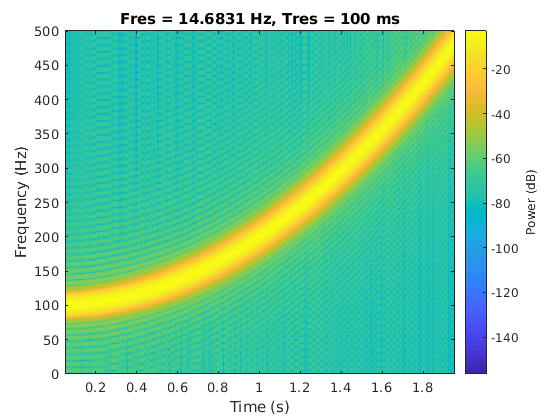

Сгенерируйте щебет с квадратичным мгновенным отклонением частоты. Щебет производится на уровне 1 кГц в течение 2 секунд. Мгновенная частота составляет 100 Гц в t = 0 и пересекает 200 Гц в t = 1 секунда.

t = 0:1/1e3:2;
y = chirp(t,100,1,200,'quadratic');

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 14.6831 Hz, Tres = 100 ms contains an object of type image.

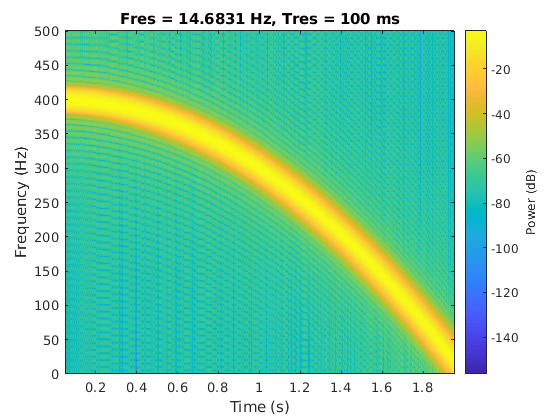

Сгенерируйте выпуклый квадратичный щебет, произведенный на уровне 1 кГц в течение 2 секунд. Мгновенная частота составляет 400 Гц в t = 0 и пересекает 300 Гц в t = 1 секунда.

t = 0:1/1e3:2;
fo = 400;
f1 = 300;
y = chirp(t,fo,1,f1,'quadratic',[],'convex');

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 14.6831 Hz, Tres = 100 ms contains an object of type image.

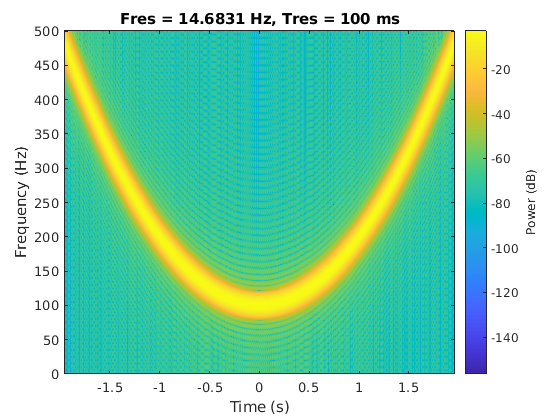

Сгенерируйте вогнутый квадратичный щебет, произведенный на уровне 1 кГц в течение 4 секунд. Задайте временной вектор так, чтобы мгновенная частота была симметрична о средней точке интервала выборки с минимальной частотой 100 Гц и максимальной частотой 500 Гц.

t = -2:1/1e3:2;
fo = 100;
f1 = 200;
y = chirp(t,fo,1,f1,'quadratic',[],'concave');

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,t,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 14.6831 Hz, Tres = 100 ms contains an object of type image.

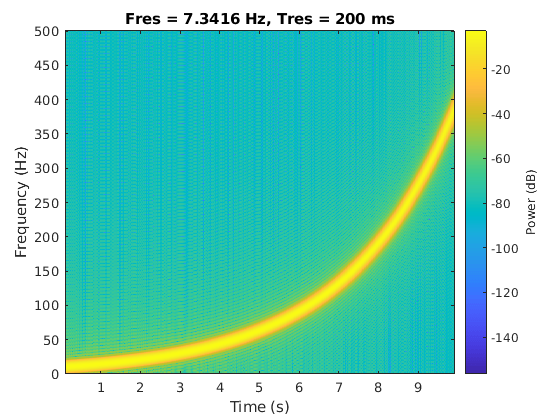

Сгенерируйте логарифмический щебет, произведенный на уровне 1 кГц в течение 10 секунд. Мгновенная частота составляет 10 Гц первоначально и 400 Гц в конце.

t = 0:1/1e3:10;
fo = 10;
f1 = 400;
y = chirp(t,fo,10,f1,'logarithmic');

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,2 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 7.3416 Hz, Tres = 200 ms contains an object of type image.

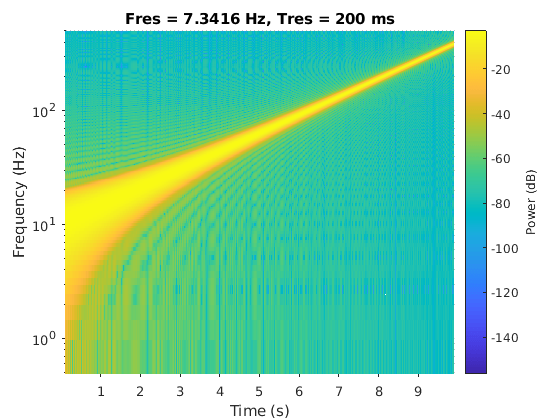

Используйте логарифмический масштаб для оси частоты. Спектрограмма становится линией с высокой неопределенностью в низких частотах.

ax = gca;
ax.YScale = 'log';

Figure contains an axes. The axes with title Fres = 7.3416 Hz, Tres = 200 ms contains an object of type surface.

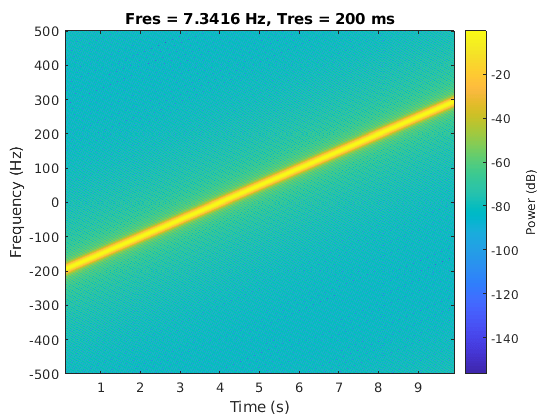

Сгенерируйте комплексный линейный щебет, произведенный на уровне 1 кГц в течение 10 секунд. Мгновенная частота составляет-200 Гц первоначально и 300 Гц в конце. Начальная фаза является нулем.

t = 0:1/1e3:10;
fo = -200;
f1 = 300;

y = chirp(t,fo,t(end),f1,'linear',0,'complex');

Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,2 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.

pspectrum(y,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 7.3416 Hz, Tres = 200 ms contains an object of type image.

Проверьте, что комплексный щебет имеет действительные и мнимые части, которые равны, но с 90 разность фаз.

x = chirp(t,fo,t(end),f1,'linear',0) + 1j*chirp(t,fo,t(end),f1,'linear',-90);

pspectrum(x,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

Figure contains an axes. The axes with title Fres = 7.3416 Hz, Tres = 200 ms contains an object of type image.

Входные параметры

свернуть все

Массив времени в виде вектора.

Типы данных: single | double

Начальная мгновенная частота во время 0 в виде действительного скаляра описывается в Гц.

Типы данных: single | double

Ссылочное время в виде положительной скалярной величины описывается в секундах.

Типы данных: single | double

Мгновенная частота во время t1В виде действительного скаляра, описанного в Гц.

Типы данных: single | double

Разверните метод в виде 'linear', 'quadratic', или 'logarithmic'.

  • 'linear' — Указывает, что мгновенная частота развертывает fi (t), данный

    fi(t)=f0+βt,

    где

    β=(f1f0)/t1

    и значение по умолчанию для f 0 0. Коэффициент β гарантирует, что желаемая частота устанавливает точки останова f 1 во время t 1, обеспечен.

  • 'quadratic' — Указывает, что мгновенная частота развертывает fi (t), данный

    fi(t)=f0+βt2,

    где

    β=(f1f0)/t12

    и значение по умолчанию для f 0 0. Если f 0>  f 1 (downsweep), форма по умолчанию выпукла. Если f f 1 (upsweep), форма по умолчанию является вогнутой.

  • 'logarithmic' — Указывает, что мгновенная частота развертывает fi (t), данный

    fi(t)=f0×βt,

    где

    β=(f1f0)1t1

    и значение по умолчанию для f 0 10–6.

Начальная фаза в виде положительной скалярной величины, описанной в градусах.

Типы данных: single | double

Форма спектрограммы квадратичного щебета в виде 'convex' или 'concave'. shape описывает форму параболы относительно положительной оси частоты. Если не заданный, shape 'convex' для downsweep случая с f 0> f 1, и 'concave' для upsweep случая с f 0 <f 1.

Выведите сложность в виде 'real' или 'complex'.

Выходные аргументы

свернуть все

Сигнал частотно-модулированного косинуса, возвращенный как вектор.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | | | | | | | |

Представлено до R2006a
