Модель Multiclass для машин опорных векторов (SVMs) и других классификаторов
ClassificationECOC классификатор выходных кодов с коррекцией ошибок (ECOC) для изучения мультикласса, где классификатор состоит из нескольких бинарных учеников, таких как машины опорных векторов (SVMs). Обученный ClassificationECOC классификаторы хранят обучающие данные, значения параметров, априорные вероятности и матрицы кодирования. Используйте эти классификаторы, чтобы выполнить задачи, такие как предсказание меток или апостериорных вероятностей для новых данных (см. predict).
Создайте ClassificationECOC объект при помощи fitcecoc.
Если вы задаете линейный или двоичные ученики ядра, не задавая опции перекрестной проверки, то fitcecoc возвращает CompactClassificationECOC объект вместо этого.
compact | Уменьшайте размер модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
compareHoldout | Сравните точность двух моделей классификации с помощью новых данных |
crossval | Перекрестный подтвердите модель выходных кодов с коррекцией ошибок (ECOC) мультикласса |
discardSupportVectors | Отбросьте векторы поддержки из линейных бинарных учеников SVM в модели ECOC |
edge | Ребро классификации для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
loss | Потеря классификации для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
margin | Поля классификации для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
partialDependence | Вычислите частичную зависимость |
plotPartialDependence | Создайте графики отдельного условного ожидания (ICE) и частичный график зависимости (PDP) |
predict | Классифицируйте наблюдения с помощью модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
resubEdge | Ребро классификации перезамены для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
lime | Локальные поддающиеся толкованию объяснения модели агностические (LIME) |
resubLoss | Потеря классификации перезамены для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
resubMargin | Поля классификации перезамены для модели выходных кодов с коррекцией ошибок (ECOC) мультикласса |
resubPredict | Классифицируйте наблюдения на модель выходных кодов с коррекцией ошибок (ECOC) мультикласса |
shapley | Шепли оценивает |
testckfold | Сравните точность двух моделей классификации повторной перекрестной проверкой |
Обучите модель выходных кодов с коррекцией ошибок (ECOC) мультикласса использование двоичных учеников машины опорных векторов (SVM).
Загрузите ирисовый набор данных Фишера. Задайте данные о предикторе X и данные об ответе Y.
load fisheriris
X = meas;
Y = species;Обучите мультикласс модель ECOC с помощью опций по умолчанию.
Mdl = fitcecoc(X,Y)
Mdl =
ClassificationECOC
ResponseName: 'Y'
CategoricalPredictors: []
ClassNames: {'setosa' 'versicolor' 'virginica'}
ScoreTransform: 'none'
BinaryLearners: {3x1 cell}
CodingName: 'onevsone'
Properties, Methods
Mdl ClassificationECOC модель. По умолчанию, fitcecoc использование двоичные ученики SVM и один по сравнению с один кодирующий проект. Можно получить доступ к Mdl свойства с помощью записи через точку.
Отобразите имена классов и матрицу проекта кодирования.
Mdl.ClassNames
ans = 3x1 cell
{'setosa' }
{'versicolor'}
{'virginica' }
CodingMat = Mdl.CodingMatrix
CodingMat = 3×3
1 1 0
-1 0 1
0 -1 -1
Один по сравнению с один кодирующий проект для трех классов дает к трем бинарным ученикам. Столбцы CodingMat соответствуйте ученикам, и строки соответствуют классам. Порядок класса совпадает с порядком в Mdl.ClassNames. Например, CodingMat(:,1) [1; –1; 0] и указывает, что программное обеспечение обучает первого бинарного ученика SVM, использующего все наблюдения, классифицированные как 'setosa' и 'versicolor'. Поскольку 'setosa' соответствует 1, это - положительный класс; 'versicolor' соответствует –1, таким образом, это - отрицательный класс.
Можно получить доступ к каждой бинарной индексации ячейки использования ученика и записи через точку.
Mdl.BinaryLearners{1} % The first binary learnerans =
CompactClassificationSVM
ResponseName: 'Y'
CategoricalPredictors: []
ClassNames: [-1 1]
ScoreTransform: 'none'
Beta: [4x1 double]
Bias: 1.4492
KernelParameters: [1x1 struct]
Properties, Methods
Вычислите ошибку классификации перезамены.
error = resubLoss(Mdl)
error = 0.0067
Ошибка классификации на обучающих данных мала, но классификатор может быть сверхподобранной моделью. Можно перекрестный подтвердить классификатор с помощью crossval и вычислите ошибку классификации перекрестных проверок вместо этого.
Обучите классификатор ECOC с помощью двоичных учеников SVM. Затем свойства доступа бинарных учеников, таких как оцененные параметры, при помощи записи через точку.
Загрузите ирисовый набор данных Фишера. Задайте лепестковые размерности как предикторы и имена разновидностей как ответ.
load fisheriris
X = meas(:,3:4);
Y = species;Обучите классификатор ECOC с помощью двоичных учеников SVM и проекта кодирования значения по умолчанию (один по сравнению с одним). Стандартизируйте предикторы и сохраните векторы поддержки.
t = templateSVM('Standardize',true,'SaveSupportVectors',true); predictorNames = {'petalLength','petalWidth'}; responseName = 'irisSpecies'; classNames = {'setosa','versicolor','virginica'}; % Specify class order Mdl = fitcecoc(X,Y,'Learners',t,'ResponseName',responseName,... 'PredictorNames',predictorNames,'ClassNames',classNames)
Mdl =
ClassificationECOC
PredictorNames: {'petalLength' 'petalWidth'}
ResponseName: 'irisSpecies'
CategoricalPredictors: []
ClassNames: {'setosa' 'versicolor' 'virginica'}
ScoreTransform: 'none'
BinaryLearners: {3x1 cell}
CodingName: 'onevsone'
Properties, Methods
t объект шаблона, который содержит опции для классификации SVM. Функциональный fitcecoc значения по умолчанию использования для пустого ([]свойства. Mdl ClassificationECOC классификатор. Можно получить доступ к свойствам Mdl использование записи через точку.
Отобразите имена классов и матрицу проекта кодирования.
Mdl.ClassNames
ans = 3x1 cell
{'setosa' }
{'versicolor'}
{'virginica' }
Mdl.CodingMatrix
ans = 3×3
1 1 0
-1 0 1
0 -1 -1
Столбцы соответствуют бинарным ученикам SVM, и строки соответствуют отличным классам. Порядок строк совпадает с порядком в ClassNames свойство Mdl. Для каждого столбца:
1 указывает на тот fitcecoc обучает SVM использование наблюдений в соответствующем классе как члены положительной группы.
–1 указывает на тот fitcecoc обучает SVM использование наблюдений в соответствующем классе как члены отрицательной группы.
0 указывает, что SVM не использует наблюдения в соответствующем классе.
В первом SVM, например, fitcecoc присвоения все наблюдения к 'setosa' или 'versicolor', но не 'virginica'.
Доступ к свойствам SVMs использование индексирования ячейки и записи через точку. Сохраните стандартизированные векторы поддержки из каждого SVM. Не стандартизируйте векторы поддержки.
L = size(Mdl.CodingMatrix,2); % Number of SVMs sv = cell(L,1); % Preallocate for support vector indices for j = 1:L SVM = Mdl.BinaryLearners{j}; sv{j} = SVM.SupportVectors; sv{j} = sv{j}.*SVM.Sigma + SVM.Mu; end
sv массив ячеек матриц, содержащих нестандартизированные векторы поддержки для SVMs.

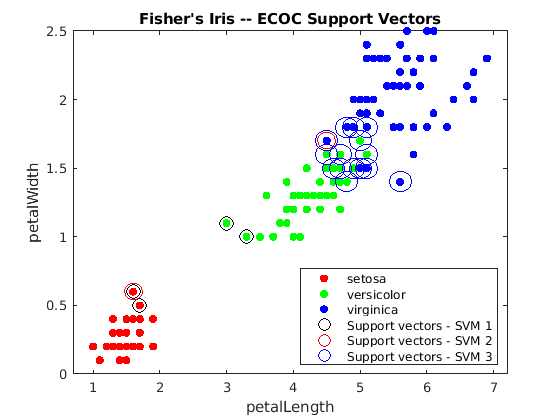

Отобразите данные на графике и идентифицируйте векторы поддержки.
figure gscatter(X(:,1),X(:,2),Y); hold on markers = {'ko','ro','bo'}; % Should be of length L for j = 1:L svs = sv{j}; plot(svs(:,1),svs(:,2),markers{j},... 'MarkerSize',10 + (j - 1)*3); end title('Fisher''s Iris -- ECOC Support Vectors') xlabel(predictorNames{1}) ylabel(predictorNames{2}) legend([classNames,{'Support vectors - SVM 1',... 'Support vectors - SVM 2','Support vectors - SVM 3'}],... 'Location','Best') hold off
Можно передать Mdl к этим функциям:
predict, классифицировать новые наблюдения
resubLoss, оценить ошибку классификации на обучающих данных
crossval, выполнять 10-кратную перекрестную проверку
Перекрестный подтвердите классификатор ECOC с бинарными учениками SVM и оцените обобщенную ошибку классификации.
Загрузите ирисовый набор данных Фишера. Задайте данные о предикторе X и данные об ответе Y.
load fisheriris X = meas; Y = species; rng(1); % For reproducibility
Создайте шаблон SVM и стандартизируйте предикторы.
t = templateSVM('Standardize',true)t =
Fit template for classification SVM.
Alpha: [0x1 double]
BoxConstraint: []
CacheSize: []
CachingMethod: ''
ClipAlphas: []
DeltaGradientTolerance: []
Epsilon: []
GapTolerance: []
KKTTolerance: []
IterationLimit: []
KernelFunction: ''
KernelScale: []
KernelOffset: []
KernelPolynomialOrder: []
NumPrint: []
Nu: []
OutlierFraction: []
RemoveDuplicates: []
ShrinkagePeriod: []
Solver: ''
StandardizeData: 1
SaveSupportVectors: []
VerbosityLevel: []
Version: 2
Method: 'SVM'
Type: 'classification'
t шаблон SVM. Большинство свойств объекта шаблона пусто. Когда обучение классификатор ECOC, программное обеспечение устанавливает применимые свойства на их значения по умолчанию.
Обучите классификатор ECOC и задайте порядок класса.
Mdl = fitcecoc(X,Y,'Learners',t,... 'ClassNames',{'setosa','versicolor','virginica'});
Mdl ClassificationECOC классификатор. Можно получить доступ к его свойствам с помощью записи через точку.
Перекрестный подтвердите Mdl использование 10-кратной перекрестной проверки.
CVMdl = crossval(Mdl);
CVMdl ClassificationPartitionedECOC перекрестный подтвержденный классификатор ECOC.
Оцените обобщенную ошибку классификации.
genError = kfoldLoss(CVMdl)
genError = 0.0400
Обобщенная ошибка классификации составляет 4%, который указывает, что классификатор ECOC делает вывод довольно хорошо.
coding design является матрицей, где элементы, прямые, какие классы обучены каждым бинарным учеником, то есть, как проблема мультикласса уменьшается до серии бинарных проблем.
Каждая строка проекта кодирования соответствует отличному классу, и каждый столбец соответствует бинарному ученику. В троичном проекте кодирования, для конкретного столбца (или бинарный ученик):
Строка, содержащая 1, направляет бинарного ученика, чтобы сгруппировать все наблюдения в соответствующем классе в положительный класс.
Строка, содержащая –1, направляет бинарного ученика, чтобы сгруппировать все наблюдения в соответствующем классе в отрицательный класс.
Строка, содержащая 0, направляет бинарного ученика, чтобы проигнорировать все наблюдения в соответствующем классе.
Кодирующие матрицы проекта с большими, минимальными, попарными расстояниями строки на основе меры Хэмминга оптимальны. Для получения дополнительной информации на попарном расстоянии строки, см. Случайные Матрицы Проекта Кодирования и [4].
Эта таблица описывает популярные проекты кодирования.
| Кодирование проекта | Описание | Количество учеников | Минимальное попарное расстояние строки |
|---|---|---|---|
| one-all (OVA) | Для каждого бинарного ученика один класс положителен, и остальные отрицательны. Этот проект исчерпывает все комбинации положительных присвоений класса. | K | 2 |
| один по сравнению с одним (OVO) | Для каждого бинарного ученика один класс положителен, другой отрицателен, и остальные проигнорированы. Этот проект исчерпывает все комбинации присвоений пары класса. | K (K – 1)/2 | 1 |
| завершенный двоичный файл | Этот проект делит классы во все бинарные комбинации и не игнорирует классов. Таким образом, всеми присвоениями класса является | 2K – 1 – 1 | 2K – 2 |
| троичный завершенный | Этот проект делит классы во все троичные комбинации. Таким образом, всеми присвоениями класса является | (3K – 2K + 1 + 1)/2 | 3K – 2 |
| порядковый | Для первого бинарного ученика первый класс отрицателен, и остальные положительны. Для второго бинарного ученика первые два класса отрицательны, и остальные положительны и так далее. | K 1 | 1 |
| плотный случайный | Для каждого бинарного ученика программное обеспечение случайным образом присваивает классы в положительные или отрицательные классы с по крайней мере одним из каждого типа. Для получения дополнительной информации см. Случайные Матрицы Проекта Кодирования. | Случайный, но приблизительно 10 log2K | Переменная |
| разреженный случайный | Для каждого бинарного ученика программное обеспечение случайным образом присваивает классы как положительные или отрицательные с вероятностью 0.25 для каждого, и игнорирует классы с вероятностью 0.5. Для получения дополнительной информации см. Случайные Матрицы Проекта Кодирования. | Случайный, но приблизительно 15 log2K | Переменная |
Этот график сравнивает количество бинарных учеников для проектов кодирования с увеличением K.
Можно использовать эти альтернативные алгоритмы, чтобы обучить модель мультикласса:
Ансамбли классификации — видят fitcensemble и ClassificationEnsemble
Деревья классификации — видят fitctree и ClassificationTree
Классификаторы дискриминантного анализа — видят fitcdiscr и ClassificationDiscriminant
k - самые близкие соседние классификаторы — видят fitcknn и ClassificationKNN
Наивные классификаторы Байеса — видят fitcnb и ClassificationNaiveBayes
[1] Fürnkranz, Иоганнес. “Круговая Классификация”. Журнал Исследования Машинного обучения, Издания 2, 2002, стр 721–747.
[2] Escalera, S., О. Пуджол и П. Радева. “Отделимость троичных кодов для разреженных проектов выходных кодов с коррекцией ошибок”. Буквы Распознавания образов, Издание 30, Выпуск 3, 2009, стр 285–297.
ClassificationPartitionedECOC | CompactClassificationECOC | fitcecoc | fitcsvm
