Просмотрите иерархию и возможность соединения компонента в специализированном представлении. Такие представления позволяют вам создавать более простые схемы, которые только показывают подмножество исходных элементов модели для определенного проектной деятельности или проблемы.
Откройте ex_RobotArch_props модель.
open_system('ex_RobotArch_props')

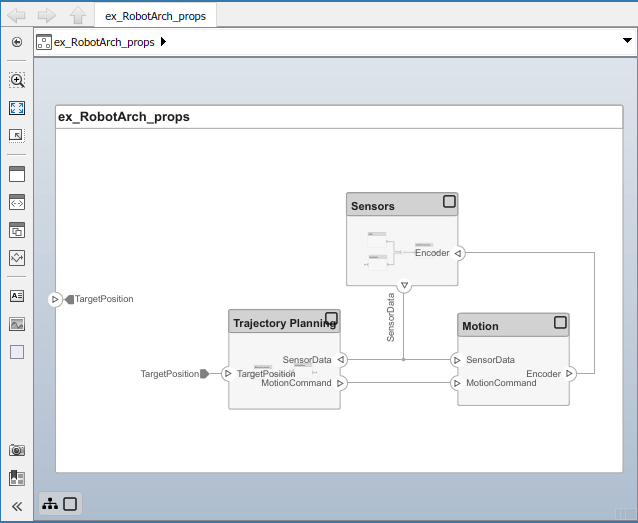

Дважды кликните Sensors компонент, и затем выбирает DataProcessing компонент.
Щелкните правой кнопкой и выберите Create Spotlight From Component.
Представление центра внимания запускает и показывает все элементы модели который DataProcessing подключения компонента. Схема центра внимания размечается автоматически и не может быть отредактирована. Однако это позволяет вам смотреть только один компонент и изучать его возможность соединения к другим компонентам.
Примечание
Представления центра внимания являются переходными. Они не сохранены с моделью.
В то время как в представлении центра внимания, переключите центр внимания к другому компоненту. Выберите компонент Motion. Кликните по замещающему знаку выше компонента, чтобы открыть меню действия. Чтобы создать центр внимания из компонента, выберите
значок.
Чтобы просмотреть модель архитектуры на уровне конкретного компонента, выберите компонент и кликните
по значку.
Возвратитесь к представлению модели архитектуры путем нажатия
.
Закройте модель путем закрытия окна System Composer™.
Примечание
Более сложные условия фильтрации могут быть созданы с помощью галереи Architecture Views. Для получения дополнительной информации смотрите, Создают Представления Архитектуры В интерактивном режиме.
