Обнаружение ребра изображения интенсивности

В этом примере показано, как обнаружить ребра в изображении интенсивности с помощью детектора ребра Кэнни.

Модель в качестве примера

Откройте модель Simulink®.

modelname = 'ex_EdgeDetection.slx';
open_system(modelname);

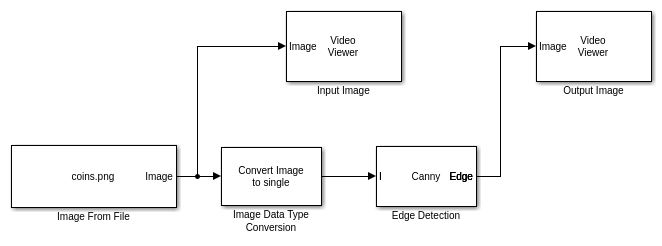

Модель читает входное изображение с помощью блока Image From File и преобразует тип данных image в single использование блока Image Data Type Conversion. Модель затем обнаруживает ребра во входном изображении с помощью блока Edge Detection этими параметрами:

  • МетодCanny

  • Пользовательский порогoff

  • Аппроксимированный процент слабого ребра и пиксели неребра (используемый, чтобы автоматически вычислить пороговые значения) — 90

  • Стандартное отклонение Гауссова фильтра — 1

Симулируйте и отобразите результаты

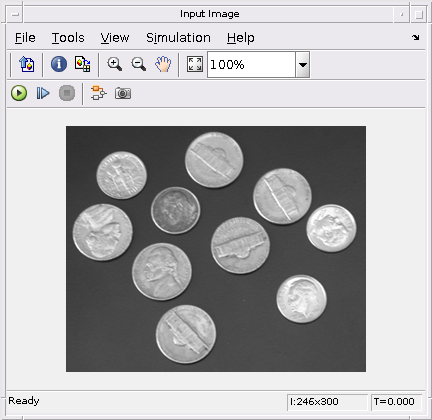

Запустите модель и результаты отображения с помощью блоков Video Viewer.

sim(modelname);
