visionhdl.ImageStatistics
Среднее значение, отклонение и стандартное отклонение
Описание
visionhdl.ImageStatistics вычисляет среднее значение, отклонение и стандартное отклонение данных о потоковом видео. Каждое вычисление выполняется по всем пикселям во входной видимой области (ROI). Объект реализует вычисления с помощью эффективных оборудованием алгоритмов.
Этот объект использует пиксельный интерфейс потоковой передачи со структурой для сигналов управления кадром. Этот интерфейс включает объекту действовать независимо от размера изображения и формата и подключения с другими объектами Vision HDL Toolbox™. Объект принимает пиксельные данные как целое число, фиксированную точку или типы данных с плавающей точкой. Объект принимает управляющие сигналы как структуру, содержащую пять сигналов. Управляющие сигналы указывают на валидность каждого пикселя и его местоположения в системе координат. Чтобы преобразовать пиксельную матрицу в пиксельный поток и управляющие сигналы, используйте visionhdl.FrameToPixels объект. Для полного описания интерфейса смотрите Пиксельный Интерфейс Потоковой передачи.
Чтобы изменить размер и размерности ROI, можно управлять входными управляющими сигналами видеопотока. Смотрите необходимые области.
Количество допустимых пикселей во входном изображении влияет на точность среднего приближения. Чтобы избежать ошибки приближения, используйте изображение, которое содержит меньше чем 64 пикселя, кратное 64 пикселей до 642 пикселей, кратное 4 096 пикселей до 643 пикселей или кратное 643 пикселей до 644 пикселей. Для получения дополнительной информации среднего приближения, см. Алгоритм.
Объект вычисляет статистику по системам координат до 644 (16,777,216) пиксели в размере.
Примечание
Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
Конструкция
S = visionhdl.ImageStatisticsS, это вычисляет среднее значение, отклонение и стандартное отклонение каждой системы координат видеопотока.
S = visionhdl.ImageStatistics(Name,Value)S, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
Свойства
|
Вычислите среднее значение каждого входного кадра. Если вы устанавливаете это свойство на Значение по умолчанию: |
|
Вычислите отклонение каждого входного кадра. Если вы устанавливаете это свойство на Значение по умолчанию: |
|
Вычислите стандартное отклонение каждого входного кадра. Если вы устанавливаете это свойство на Значение по умолчанию: |
Методы
| шаг | Вычислите вклад одного пикселя к среднему значению, отклонению и стандартному отклонению видеопотока |
| Характерный для всех системных объектов | |
|---|---|
release | Позвольте изменения значения свойства Системного объекта |
Примеры
Вычислите статистику изображения
Этот пример вычисляет среднее значение, отклонение и стандартное отклонение изображения миниатюр.
Загрузите исходное изображение из файла. Выберите фрагмент изображения, совпадающего с желаемым тестовым размером.

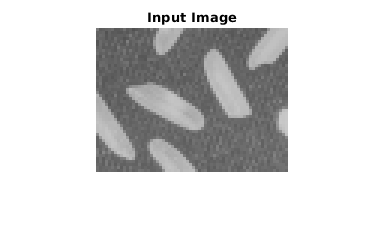

frmOrig = imread('rice.png'); frmActivePixels = 64; frmActiveLines = 48; frmInput = frmOrig(1:frmActiveLines,1:frmActivePixels); figure imshow(frmInput,'InitialMagnification',300) title 'Input Image'
Создайте сериализатор, возражают и задают неактивные пиксельные области.
frm2pix = visionhdl.FrameToPixels(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines,... 'TotalPixelsPerLine',frmActivePixels+10,... 'TotalVideoLines',frmActiveLines+10,... 'StartingActiveLine',6,... 'FrontPorch',5);
Создайте объект, который возвращает среднее значение, отклонение и стандартное отклонение.
stats = visionhdl.ImageStatistics();
Сериализируйте тестовое изображение путем вызова объекта сериализатора. pixIn вектор из значений интенсивности. ctrlIn вектор из структур управляющего сигнала.
Примечание: Этот объектный синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, замените myObject(x) с step(myObject,x).
[pixIn,ctrlIn] = frm2pix(frmInput);
Подготовьтесь обрабатывать пиксели путем предварительного выделения выходных векторов.
[~,~,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix); validOut = false(numPixelsPerFrame,1); mean = zeros(numPixelsPerFrame,1,'uint8'); variance = zeros(numPixelsPerFrame,1,'uint8'); stddev = zeros(numPixelsPerFrame,1,'uint8');
Для каждого пикселя в потоке постепенно увеличьте внутреннюю статистику.
for p = 1:numPixelsPerFrame [mean(p),variance(p),stddev(p),validOut(p)] = stats(pixIn(p),ctrlIn(p)); end
Результаты допустимы когда validOut возвращенный true.
mean = mean(validOut==1)
mean = uint8
125
variance = variance(validOut==1)
variance = uint8
255
stddev = stddev(validOut==1)
stddev = uint8
36
Алгоритмы
Этот объект реализует алгоритмы, описанные на странице с описанием блока Image Statistics.
Смотрите также
Image Statistics | visionhdl.FrameToPixels | vision.Mean (Computer Vision Toolbox) | vision.StandardDeviation (Computer Vision Toolbox) | vision.Variance (Computer Vision Toolbox) | mean2 (Image Processing Toolbox) | std2 (Image Processing Toolbox)
