visionhdl.MedianFilter
2D медианная фильтрация
Описание
visionhdl.MedianFilter выполняет 2D медианную фильтрацию на пиксельном потоке. Объект заменяет каждое пиксельное значение на среднее значение смежных пикселей.
Этот объект использует пиксельный интерфейс потоковой передачи со структурой для сигналов управления кадром. Этот интерфейс включает объекту действовать независимо от размера изображения и формата, и соединиться с другими объектами Vision HDL Toolbox™. Объект принимает и возвращает скалярное пиксельное значение и управляющие сигналы как структура, содержащая пять сигналов. Управляющие сигналы указывают на валидность каждого пикселя и его местоположения в системе координат. Чтобы преобразовать пиксельную матрицу в пиксельный поток и управляющие сигналы, используйте visionhdl.FrameToPixels объект. Для полного описания интерфейса смотрите Пиксельный Интерфейс Потоковой передачи.
Примечание
Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
Конструкция
MF = visionhdl.MedianFilterMF, это выполняет двумерную медианную фильтрацию последовательных пиксельных данных.
MF = visionhdl.MedianFilter(Name,Value)MF, с дополнительными опциями, заданными одним или несколькими NameЗначение парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
MF = visionhdl.MedianFilter(size,Name,Value)MF, с NeighborhoodSize набор свойств к size и дополнительные опции заданы одним или несколькими NameЗначение парные аргументы.
Входные параметры
|
Размер в пикселях области изображений использовался для расчета медианы. Этот аргумент устанавливает значение свойства NeighborhoodSize. |
Выходные аргументы
|
|
Свойства
|
Размер окружения, в пикселях.
|
|
Задайте степень двойки, которая вмещает количество активных пикселей в одной горизонтальной линии. Выберите степень 2, который вмещает количество активных пикселей в горизонтальной линии. Если вы задаете значение, которое не является степенью двойки, объект использует следующую самую большую степень двойки. Объект выделяет N - 1-by- Значение по умолчанию: 2048 |
| Выберите один из этих методов для дополнения контура входного изображения.
Для получения дополнительной информации об этих методах, смотрите, что Ребро Дополняет. Значение по умолчанию: |
|
Постоянное значение раньше заполняло контур входного изображения. Это свойство применяется, когда вы устанавливаете Значение по умолчанию: 0 |
Методы
| шаг | Среднее пиксельное значение окружения |
| Характерный для всех системных объектов | |
|---|---|
release | Позвольте изменения значения свойства Системного объекта |
Примеры
Средний фильтр на пиксельном потоке
Этот пример реализует 5×5 средний фильтр на изображении миниатюр.
Загрузите исходное изображение из файла. Выберите фрагмент изображения, совпадающего с желаемым тестовым размером.
frmOrig = imread('rice.png'); frmActiveLines = 48; frmActivePixels = 64; frmInput = frmOrig(1:frmActiveLines,1:frmActivePixels); figure imshow(frmInput,'InitialMagnification',300) title 'Input Image'
Создайте сериализатор, возражают и задают размер неактивных пиксельных областей.
frm2pix = visionhdl.FrameToPixels(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines,... 'TotalPixelsPerLine',frmActivePixels+10,... 'TotalVideoLines',frmActiveLines+10,... 'StartingActiveLine',6,... 'FrontPorch',5);
Создайте объект фильтра и задайте район.
medianfilt = visionhdl.MedianFilter(... 'NeighborhoodSize','5x5');
Сериализируйте тестовое изображение путем вызова объекта сериализатора. pixIn вектор из значений интенсивности. ctrlIn вектор из структур управляющего сигнала.
Примечание: Этот объектный синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, замените myObject(x) с step(myObject,x).
[pixIn,ctrlIn] = frm2pix(frmInput);
Подготовьтесь обрабатывать пиксели путем предварительного выделения выходных векторов.
[~,~,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix);
pixOut = zeros(numPixelsPerFrame,1,'uint8');
ctrlOut = repmat(pixelcontrolstruct,numPixelsPerFrame,1);Для каждого пикселя в заполненной системе координат вычислите локальную медиану. Контролируйте управляющие сигналы определить задержку объекта. Задержка настройки фильтра зависит от:
Количество активных пикселей в линии.
Размер района.
foundValIn = false; foundValOut = false; for p = 1:numPixelsPerFrame if (ctrlIn(p).valid && foundValIn==0) foundValIn = p; end [pixOut(p),ctrlOut(p)] = medianfilt(pixIn(p),ctrlIn(p)); if (ctrlOut(p).valid && foundValOut==0) foundValOut = p; end end sprintf('object latency is %d cycles',foundValOut-foundValIn)
ans = 'object latency is 177 cycles'

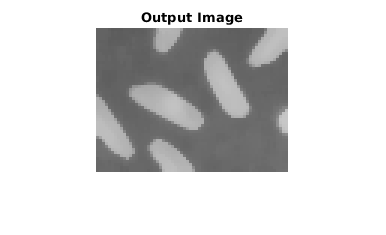

Создайте объект deserializer с форматом, совпадающим с тем из сериализатора. Преобразуйте пиксельный поток во фрейм изображения путем вызова объекта deserializer. Отобразите получившееся изображение.
pix2frm = visionhdl.PixelsToFrame(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines); [frmOutput,frmValid] = pix2frm(pixOut,ctrlOut); if frmValid figure imshow(frmOutput, 'InitialMagnification',300) title 'Output Image' end
Алгоритмы
Этот объект реализует алгоритмы, описанные на странице с описанием блока Median Filter.
Смотрите также
Median Filter | visionhdl.FrameToPixels | medfilt2 (Image Processing Toolbox)
