eggCrate

Создать решетку яйцевых ящиков из антенных элементов Вивальди

Описание

Объект eggCrate создает множество элементов антенны Вивальди, устроенных в прямоугольной структуре ящика яйца. Матрицы яйцевых ящиков используются в системах радиолокационных станций для применения в фазированной решетке.

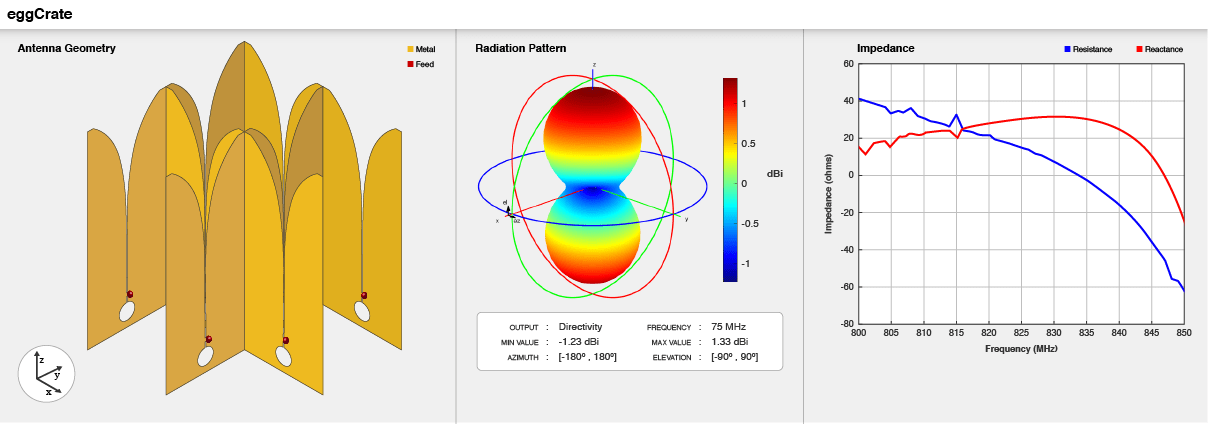

Egg crate geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

выстройте = eggCrate

выстройте = eggCrate (Имя, Стоимость)

Описание

пример

array = eggCrate создает решетку антенных элементов Вивальди, расположенных в прямоугольной структуре яйцо-ящик в плоскости X-Y на рабочей частоте 825 МГц.

пример

array = eggCrate(Name,Value) задает дополнительные свойства, используя пары имя-значение. Например, arr = eggCrate('Element', vivaldiOffsetCavity) создает решетку яйцеклеток из смещенных антенных элементов Вивальди.

Свойства

развернуть все

`Element` - антенна Вивальди
`vivaldi` (по умолчанию) | `vivaldiOffsetCavity`

Антенна Вивальди, указанная как vivaldi или vivaldiOffsetCavity объект..

Пример: 'Element',vivaldi

`Size` - Количество строк и столбцов в массиве
`[2 2]` (по умолчанию) | двухэлементный вектор

Число строк и столбцов в массиве яйцевых ящиков, указанное как двухэлементный вектор.

Примечание

Можно использовать NumElements для определения количества антенных элементов Вивальди в решетке яйцо-ящик.

Пример: 'Size',[4 4]

Типы данных: double

`Gap` - Расстояние между антенными элементами Вивальди
`[0 0]` (по умолчанию) | двухэлементный вектор

Интервал между антенными элементами Вивальди, определяемый как двухэлементный вектор с каждым элементом в метрах. Первый элемент в векторе представляет интервал между элементами Вивальди вдоль оси X. Второй элемент представляет собой интервал между элементами Вивальди вдоль оси Y.

Пример: 'Gap',[0.1 0.2]

Типы данных: double

`FeedVoltage` - Напряжение, подаваемое на питание
`1` (по умолчанию) | положительный скаляр | реальный положительный вектор

Величина напряжения, подаваемого на питание, определяемая как положительный скаляр или вектор положительных элементов в вольтах. Если указан вектор, он должен иметь тот же размер, что и 'NumElements'.

Пример: 'FeedVoltage',2

Типы данных: double

`FeedPhase` - Сдвиг фазы для каждого элемента в массиве
`0` (по умолчанию) | вещественный скаляр | реальный вектор

Фазовый сдвиг для каждого элемента массива, заданного как вещественный скаляр или вектор вещественных элементов в градусах. Если указан вектор, он должен иметь тот же размер, что и 'NumElements'.

Пример: 'FeedPhase',-12

Типы данных: double

`Tilt` - Угол наклона массива
`0` (по умолчанию) | скаляр | вектор

Угол наклона массива, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет массив на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона массива
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона массива, заданная как:

Трёхэлементные векторы декартовых координат в метрах. В этом случае каждый вектор начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае массив поворачивается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра

Примеры

свернуть все

График диаграммы излучения массива яйцо-ящик по умолчанию

Открыть сценарий в реальном времени

Создайте массив яйцо-ящик по умолчанию.

eca = eggCrate

eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотр массива с помощью show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

Постройте график излучения матрицы яйцо-ящик на частоте 825 МГц.

pattern(eca,825e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

Создание массива яйцо-ящик и график диаграммы излучения

Открыть сценарий в реальном времени

Создайте массив яйцеклеток 2 на 2 с интервалом 20 мм между элементами Вивальди.

eca = eggCrate('Size',[2 2],'Gap',[20e-3 20e-3])

eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0.0200 0.0200]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотр массива с помощью show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности матрицы на частоте 0,9 ГГц.

pattern(eca,0.9e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

Создание массива яйцевых ящиков и печать импеданса всех элементов

Открыть сценарий в реальном времени

Создайте массив яйцеклеток 1 на 4 с помощью vivaldiOffsetCavity элементы.

eca = eggCrate('Element',vivaldiOffsetCavity,'Size',[1 4])

eca =
  eggCrate with properties:

        Element: [1x1 vivaldiOffsetCavity]
           Size: [1 4]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотр массива с помощью show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 12 objects of type patch, surface. These objects represent PEC, feed.

Постройте график S-параметров массива в диапазоне частот 14 - 17 ГГц.

s = sparameters(eca,linspace(14e9,17e9,41));
rfplot(s)

$Figure contains an axes. The axes contains 16 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{41}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{42}), dB(S_{13}), dB(S_{23}), dB(S_{33}), dB(S_{43}), dB(S_{14}), dB(S_{24}), dB(S_{34}), dB(S_{44}).$

Подробнее

развернуть все

NumElements

Определяет количество антенных элементов в решетке яйцевых ящиков как положительное целое значение. NumElements для массива яйцевых ящиков по умолчанию - 8.

Пример: N = arr.NumElements

Ссылки

[1] Чу, Хао-Лунг, Ганшьям Мишра и Сатиш К. Шарма. «Двухполяризованная широкополосная антенна Vivaldi 4x4 для 5G массивных MIMO-панелей с одновременными многолучевыми лучами». В 2018 году 18-й Международный симпозиум по антенной технике и прикладной электромагнетике (АНТЭМ), 1-2. Ватерлоо, ON: IEEE, 2018. https://doi.org/10.1109/ANTEM.2018.8572871.

[2] Р. Ханель и Д. Плеттемайер, «Двойная поляризованная матрица Вивальди для X- и Ku-Band», Труды Международного симпозиума IEEE 2012 по антеннам и Propagation,2012, стр. 1-2.

[3] Ян, Дж., С. Гогинени, Бруно Кэмпс-Рага и Дж. Брозена. «Двухполяризованный массив 2-18-GHz Вивальди для бортовых радиолокационных измерений снега». Транзакции IEEE по антеннам и распространению, 2016, том 64, стр. 781-785.

См. также

vivaldi | vivaldiOffsetCavity

Темы

Поворот антенн и массивов

Представлен в R2021a
