Создание антенны с вырубкой Вивальди на нулевой плоскости с экспоненциальным или линейным сужением

развернуть все на странице

Описание

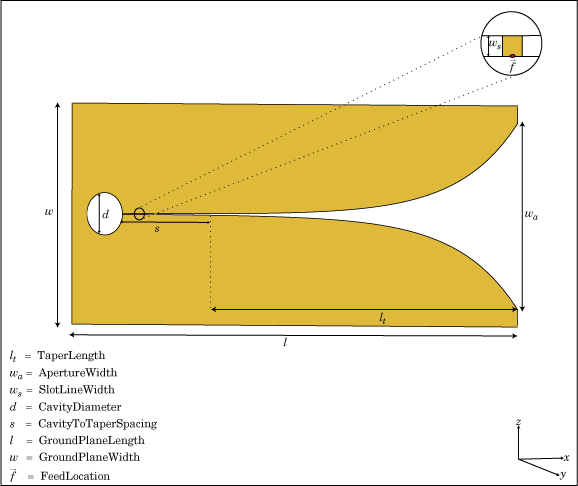

vivaldi объект - антенна выреза Вивальди на нулевой плоскости.

Создание

Синтаксис

vi = vivaldi
vi = vivaldi (имя, значение)

Описание

пример

vi = vivaldi создает антенну выреза Вивальди на нулевой плоскости. По умолчанию антенна работает в диапазоне частот 1-2 ГГц и расположена в плоскости X-Y.

vi = vivaldi(Name,Value) создает антенну Vivaldi с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, которые не указаны, сохраняют значения по умолчанию.

Свойства

развернуть все

Длина конусности вивальди, заданная скаляром в метрах.

Пример: 'TaperLength',2e-3

Ширина апертуры, заданная как скаляр в метрах.

Пример: 'ApertureWidth',3e-3

Скорость раскрытия конусности, заданная скаляром. Это свойство определяет скорость перехода выреза от точки питания к апертуре. Когда OpeningRate является 0, выемка имеет линейный профиль, создающий линейный сужающийся паз, а для других значений она имеет экспоненциальный профиль.

Пример: 'OpeningRate',0.3

Типы данных: double

Ширина линии слота, заданная как скаляр в метрах.

Пример: 'SlotLineWidth',3

Типы данных: double

Диаметр окончания полости, заданный скаляром в метрах.

Пример: 'CavityDiameter',2

Типы данных: double

Расстояние перехода от полости до конусности, заданное как скаляр в метрах. По умолчанию это свойство измеряется вдоль оси X.

Пример: 'CavityToTaperSpacing',3

Типы данных: double

Длина нулевой плоскости, заданная как скаляр в метрах. По умолчанию длина нулевой плоскости измеряется вдоль оси X.

Пример: 'GroundPlaneLength',2

Типы данных: double

Ширина нулевой плоскости, заданный скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Расстояние от подачи по оси X, заданный скаляр в метрах.

Пример: 'FeedOffset',3

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: vi.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите антенну Vialdi по умолчанию.

vi = vivaldi
vi =
  vivaldi with properties:

             TaperLength: 0.2430
           ApertureWidth: 0.1050
             OpeningRate: 25
           SlotLineWidth: 5.0000e-04
          CavityDiameter: 0.0240
    CavityToTaperSpacing: 0.0230
       GroundPlaneLength: 0.3000
        GroundPlaneWidth: 0.1250
              FeedOffset: -0.1045
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]


show(vi);

Figure contains an axes. The axes with title vivaldi antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Постройте график диаграммы направленности вивальдиевой антенны на частоте 3,5 ГГц.

vi = vivaldi;
pattern(vi,3.5e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.
