Создайте 2-ю таможенную сетчатую антенну в самолете X-Y

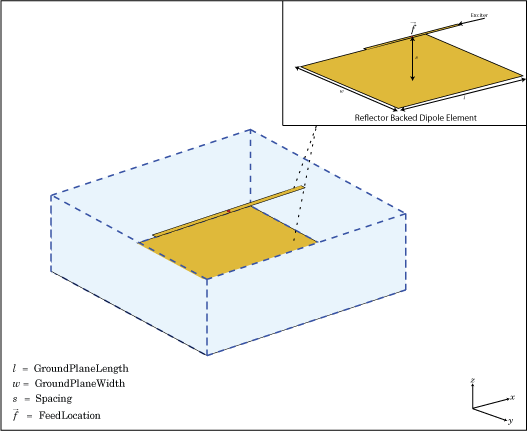

infiniteArray объект - бесконечная антенная решетка в плоскости X-Y. Бесконечная решетка моделирует единственный антенный элемент, называемый единичной ячейкой. Плоскость заземления антенн определяет границы единичной ячейки. Для антенн без наземной плоскости требуется отражатель. По умолчанию бесконечная решетка имеет отражающие диполи в качестве антенных элементов. Размеры по умолчанию выбираются для рабочей частоты 1 ГГц.
infa = infiniteArray
infa = infiniteArray(Name,Value)Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не указанные, сохраняют значения по умолчанию.
numSummationTerms | Изменение количества суммирующих терминов для вычисления периодической функции Грина |
show | Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент |
info | Отображение информации об антенне или решетке |
axialRatio | Осевое отношение антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки |
correlation | Коэффициент корреляции между двумя антеннами в массиве |
current | Распределение тока по металлической или диэлектрической антенне или поверхности решетки |
design | Проектирование прототипа антенны или решеток для резонанса на заданной частоте |
EHfields | электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках |
impedance | входной импеданс антенны; полное сопротивление сканирования массива |
layout | Структура отображаемого массива или стека ПП |
mesh | Свойства сетки металлической или диэлектрической антенны или решетки |
pattern | диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке |
patternAzimuth | Азимутальная диаграмма антенны или решетки |
patternElevation | Схема высот антенны или решетки |
returnLoss | Обратная потеря антенны; проверка возвращает потерю массива |
sparameters | Объект S-параметра |
Создайте бесконечный массив с диполями с отражателем в качестве единичных элементов. Просканируйте массив с точки зрения. Визуализация единичной ячейки.
infa = infiniteArray('Element',reflector,'ScanAzimuth',0, ... 'ScanElevation',90); show(infa)
Вычислите полное сопротивление сканирования бесконечного массива при 1GHz. Чтобы рассчитать импеданс, просканируйте бесконечный массив от визирования до горизонта в плоскости возвышения.
infa = infiniteArray;
theta0deg = linspace(0,90,5);
zscan = nan(1,numel(theta0deg));
for j = 1:numel(theta0deg)
infa.ScanElevation = theta0deg(j);
zscan(1,j) = impedance(infa,1e9);
end
plot(zscan)
[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.
circularArray | conformalArray | linearArray | rectangularArray
