linearArray

Создание линейной антенной решетки

Описание

linearArray класс создает линейную антенную решетку в плоскости X-Y. По умолчанию линейный массив является двухэлементным дипольным массивом. Диполи питаются по центру. Каждый диполь резонирует на частоте 70 МГц при изоляции.

Создание

Синтаксис

array = linearArray

array = linearArray (имя, значение)

Описание

пример

array = linearArray создает линейную антенную решетку в плоскости X-Y.

пример

array = linearArray(Name,Value) класс для создания линейной антенной решетки с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1,..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Выходные аргументы

развернуть все

`array` - Линейный массив
`linearArray` объект

Линейный массив, возвращаемый как linearArray объект.

Свойства

развернуть все

`Element` - Отдельные антенные элементы или элементы решетки в решетке
dipole (по умолчанию) | объект антенны | объект решетки

Отдельные антенные элементы или элементы решетки, указанные как антенна или объект решетки.

Пример: 'Element',monopole

`NumElements` - Количество антенных элементов в решетке
2 (по умолчанию) | скаляр

Число антенных элементов в решетке, указанное как скаляр.

Пример: 'NumElements',4

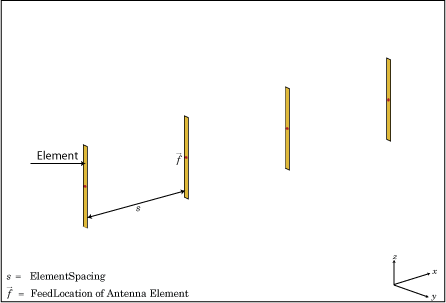

`'ElementSpacing'` - Расстояние между антенными элементами
2 (по умолчанию) | скаляр | вектор

Интервал между антенными элементами, заданный как скаляр или вектор в метрах. По умолчанию дипольные элементы разнесены 2 m особняком.

Пример: 'ElementSpacing',3

Типы данных: double

`AmplitudeTaper` - Амплитуда возбуждения антенных элементов
1 (по умолчанию) | скаляр | вектор

Амплитуда возбуждения антенных элементов, заданная как скаляр или вектор. Задайте для свойства значение 0 для моделирования мертвых элементов. Это значение соответствует напряжениям возбуждения для элементов в матрице.

Пример: 'AmplitudeTaper',3

Типы данных: double

`Phaseshift` - Фазовый сдвиг для антенных элементов
0 (по умолчанию) | скаляр | вектор

Сдвиг фазы для антенных элементов, заданный как скаляр или вектор в градусах. Это значение соответствует напряжениям возбуждения для элементов в матрице.

Пример: 'PhaseShift',[3 3 0 0]

Типы данных: double

`Tilt` - Угол наклона массива
`0` (по умолчанию) | скаляр | вектор

Угол наклона массива, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет массив на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона массива
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона массива, заданная как:

Трёхэлементные векторы декартовых координат в метрах. В этом случае каждый вектор начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае массив поворачивается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`correlation`	Коэффициент корреляции между двумя антеннами в массиве
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`layout`	Структура отображаемого массива или стека ПП
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра

Примеры

свернуть все

Создание и печать компоновки линейного массива

Открыть сценарий в реальном времени

Создайте линейный массив из четырех диполей и постройте план массива.

la = linearArray;
la.NumElements = 4;
layout(la);

Figure contains an axes. The axes with title Array layout contains 5 objects of type scatter, text.

Картина излучения линейной матрицы

Открыть сценарий в реальном времени

Постройте график диаграммы направленности четырехэлементного линейного массива диполей на частотном 70MHz.

la = linearArray('NumElements',4);
pattern(la,70e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 12 objects of type patch, surface.

Линейный массив с использованием антенн опорной плоскости

Открыть сценарий в реальном времени

Создайте линейный массив из двух монополий.

m1 = monopole;
m2 = monopole('Height',0.5);
mla = linearArray

mla =
  linearArray with properties:

           Element: [1x1 dipole]
       NumElements: 2
    ElementSpacing: 2
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]

mla.Element = [m1,m2];
show(mla);

Figure contains an axes. The axes with title linearArray of monopole antennas contains 8 objects of type patch, surface. These objects represent PEC, feed.

Прямоугольный массив линейного массива

Открыть сценарий в реальном времени

Создайте массив расхождений с интервалом между элементами 3 м.

la = linearArray('Element',discone);
la.ElementSpacing = 3;
show(la)

Figure contains an axes. The axes with title linearArray of discone antennas contains 6 objects of type patch, surface. These objects represent PEC, feed.

Создайте прямоугольник линейного массива.

ra = rectangularArray("Element",la)

ra =
  rectangularArray with properties:

           Element: [1x1 linearArray]
              Size: [2 2]
        RowSpacing: 2
     ColumnSpacing: 2
           Lattice: 'Rectangular'
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]

show(ra)

Figure contains an axes. The axes with title rectangularArray of linearArray antennas contains 24 objects of type patch, surface. These objects represent PEC, feed.

Массив линейного массива

Открыть сценарий в реальном времени

Создайте линейный массив и постройте график массива.

la=linearArray('Element',linearArray('ElementSpacing',1));
show(la)

Figure contains an axes. The axes with title linearArray of linearArray antennas contains 12 objects of type patch, surface. These objects represent PEC, feed.

pattern(la,70e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 12 objects of type patch, surface.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.

См. также

circularArray | conformalArray | infiniteArray | rectangularArray

Темы

Поворот антенн и массивов

Представлен в R2015a
