Шаблоны моделей Audio Toolbox™ Simulink ® обеспечивают среду Simulink, подходящую для обработки звуковых сигналов.
Чтобы создать модель с помощью шаблонов модели Simulink панели инструментов Audio Toolbox, выполните следующие действия.

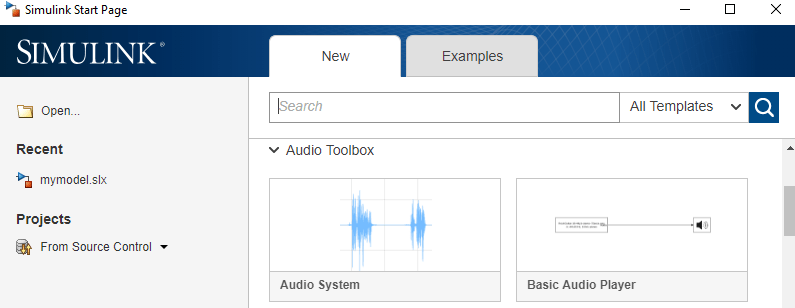

Открытие начальной страницы Simulink путем ввода simulink в командной строке MATLAB ®.
В разделе Панель инструментов для звука (Audio Toolbox) щелкните нужный шаблон модели.
Два шаблона модели Simulink панели инструментов Audio Toolbox:
Аудиосистема (Audio System) - создает пустую модель, настроенную с параметрами, рекомендованными для Audio Toolbox.

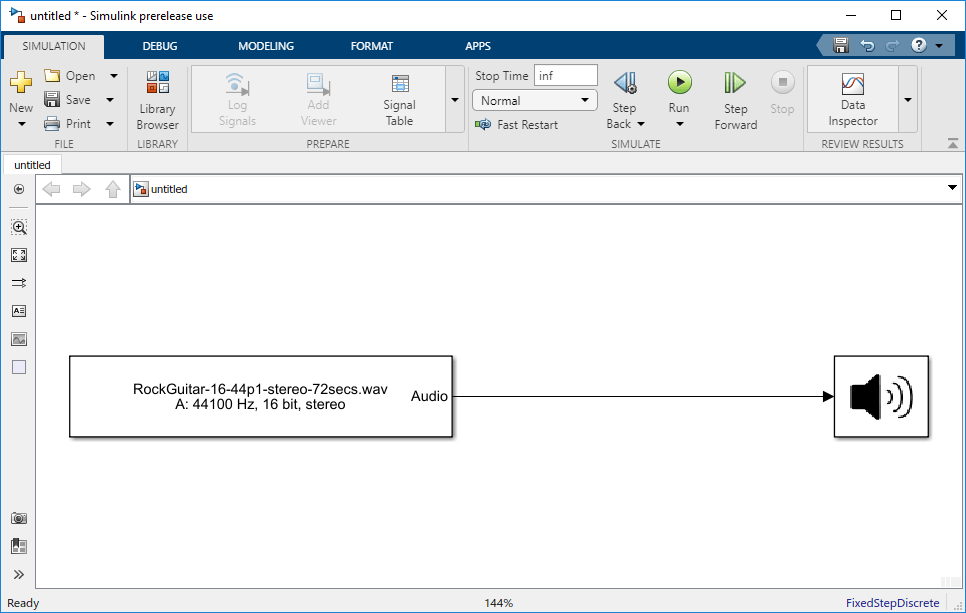

Базовый аудиопроигрыватель - создает аудиомодель, настроенную с настройками, рекомендованными для Audio Toolbox. Эта модель использует блок From Multimedia File для чтения мультимедийных файлов и блок Audio Device Writer для отправки звуковых данных на аудиоустройство по умолчанию на компьютере. При необходимости настройте модель для моделирования аудиосистемы. Например, для обработки ввода звука в реальном времени замените блок «From Multimedia File» блоком «Audio Device Reader».
Создайте модель с помощью шаблона панели инструментов Audio Toolbox.

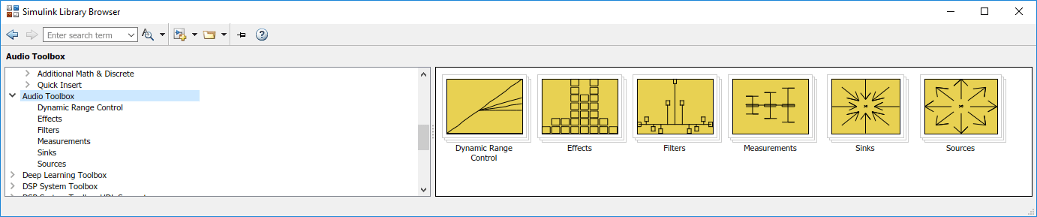

Откройте браузер библиотеки Simulink и выберите «Панель инструментов аудио».
Библиотека блоков Audio Toolbox имеет шесть категорий: Динамический контроль диапазона, Эффекты, Фильтры, Измерения, Раковины и Источники. Выберите блок из одной из категорий и добавьте его в модель.
В этом примере компрессор добавляется в модель путем перетаскивания из категории «Динамическое управление диапазоном» обозревателя библиотеки Simulink.
Чтобы запустить модель, нажмите
кнопку.

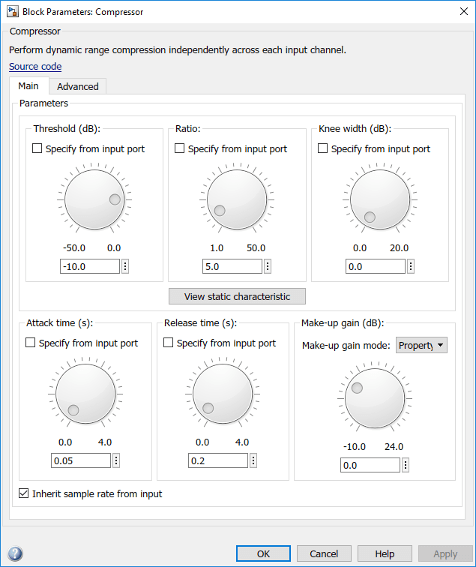

Откройте интерфейс пользователя параметров блока, дважды щелкнув блок. Параметры можно изменять во время выполнения модели. Например, при добавлении блока «Компрессор» можно настроить набор пороговых значений (дБ) для сжатия динамического диапазона звукового сигнала.
При выполнении модели в среде Simulink модель не сохраняется. Сохраните модель, нажав
кнопку.
Можно ввести showaudioblockdatatypetable в командной строке MATLAB для создания таблицы, показывающей характеристики блоков Simulink в Audio Toolbox.
