Графический EQ

Стандартный графический эквалайзер

Библиотека:
Панель/фильтры звуковых инструментов

Описание

Блок графического EQ реализует графический эквалайзер, который может настраивать усиление на отдельных октавных или дробных октавных полосах. Блок фильтрует данные независимо по каждому входному каналу с течением времени, используя спецификации фильтра. Центральные частоты для полос в графическом эквалайзере основаны на стандарте ANSI S1.11-2004.

Порты

Вход

развернуть все

`Port_1` - Входной сигнал
матрица | вектор 1-D

Матричный вход - каждый столбец входа рассматривается как независимый канал.
1-D vector input - Вход обрабатывается как сигнальный канал.

Типы данных: single | double

Продукция

развернуть все

`Port_1` - Выходной сигнал
матрица

Блок графического EQ выводит сигнал того же типа данных, что и входной сигнал. Размер выходного сигнала зависит от размера входного сигнала:

Матричный вход - блок выводит матрицу того же размера и типа данных, что и входной сигнал.
1-D vector input - Блок выводит матрицу N-by-1 (вектор столбца), где N - количество элементов на входе вектора 1-D.

Типы данных: single | double

Параметры

развернуть все

Если параметр указан как настраиваемый, его значение можно изменить во время моделирования.

`EQ Order` - Порядок отдельных диапазонов эквалайзера
`2` (по умолчанию) | положительное целое число

Укажите порядок отдельных диапазонов эквалайзера как положительное четное целое число. Все полосы корректора имеют одинаковый порядок.

Настраиваемый: Да

`Bandwidth` - Пропускная способность фильтра (октавы)
`1 octave` (по умолчанию) | `2/3 octave` | `1/3 octave`

Укажите полосу пропускания фильтра как 1 octave, 2/3 octave, или 1/3 octave.

Стандарт ANSI S1.11-2004 определяет центральную и граничную частоты эквалайзера. Стандарт ISO 266:1997 (E) определяет соответствующие предпочтительные частоты для целей маркировки.

1-Octave Пропускная способность

Центральные частоты	`32 63 126 251 501 1000 1995 3981 7943 15849`
Граничные частоты	`22 45 89 178 355 708 1413 2818 5623 1122 22387`
Предпочтительные частоты	`31.5 63 125 250 500 1000 2000 4000 8000 16000`

2/3-Octave Пропускная способность

Центральные частоты	`25 40 63 100 158 251 398 631 1000 1585 2512 3981 6310 10000 15849`
Граничные частоты	`20 32 50 79 126 200 316 501 794 1259 1995 3162 5012 7943 12589 19953`
Предпочтительные частоты	`25 40 63 100 160 250 400 630 1000 1600 2500 4000 6300 10000 16000`

1/3-Octave Пропускная способность

Центральные частоты	`25 32 40 50 63 79 100 126 158 200 251 316 398 501 631 794 1000 1259 1585 1995 2512 3162 3981 5012 6310 7943 10000 12589 15849 19953`
Граничные частоты	`22 28 35 45 56 71 89 112 141 178 224 282 355 447 562 708 891 1122 1413 1778 2239 2818 3548 4467 5623 7079 8913 11220 14125 17783 22387`
Предпочтительные частоты	`25 31.5 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 10000 12500 16000 20000`

Настраиваемый: Да

`Structure` - Тип реализации
`Cascade` (по умолчанию) | `Parallel`

Укажите тип реализации как Cascade или Parallel. Для получения информации об этих структурах реализации см. раздел Алгоритмы и графическое выравнивание.

Настраиваемый: Нет

`Gains` - Коэффициент усиления каждой октавной или дробной октавной полосы (дБ)
`0` | скаляр

Задайте коэффициент усиления каждой октавной или дробной октавной полосы в дБ. Количество и положение фильтров в графическом эквалайзере зависит от параметра Bandwidth.

Настраиваемый: Да

`Inherit sample rate from input` - Указать источник входной частоты дискретизации
off (по умолчанию) | on

При выборе этого параметра блок наследует частоту дискретизации от входного сигнала. При сбросе этого параметра укажите частоту дискретизации в поле Частота дискретизации на входе (Гц).

Настраиваемый: Нет

`Input sample rate (Hz)` - Частота выборки входных данных
`44100` (по умолчанию) | скаляр

Настраиваемый: Да

Зависимости

Чтобы включить этот параметр, очистите параметр Inherit sample rate от входного параметра.

`Simulate using` - Укажите тип выполняемого моделирования
`Code generation` (по умолчанию) | `Interpreted execution`

Interpreted execution - Моделирование модели с помощью интерпретатора MATLAB ®. Эта опция сокращает время запуска и имеет скорость моделирования, сравнимую сCode generation. В этом режиме можно отладить исходный код блока.
Code generation - Моделирование модели с использованием сгенерированного кода C. При первом запуске моделирования Simulink ® генерирует код C для блока. Код C используется повторно для последующего моделирования, если модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующего моделирования быстрее, чемInterpreted execution.

Настраиваемый: Нет

Примеры модели

Выполнить графическое выравнивание

Проверьте графический блок EQ в модели Simulink ® и параметры настройки.

Характеристики блока

Типы данных	`double` \| `single`
Прямой проход	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулей	`no`

Алгоритмы

развернуть все

Реализация графического эквалайзера зависит от параметра Structure. Описание преимуществ и недостатков параллельных и каскадных реализаций см. в разделе Графическое выравнивание. Для получения информации о том, как эти алгоритмы реализуются в Audio Toolbox™, см. следующие разделы.

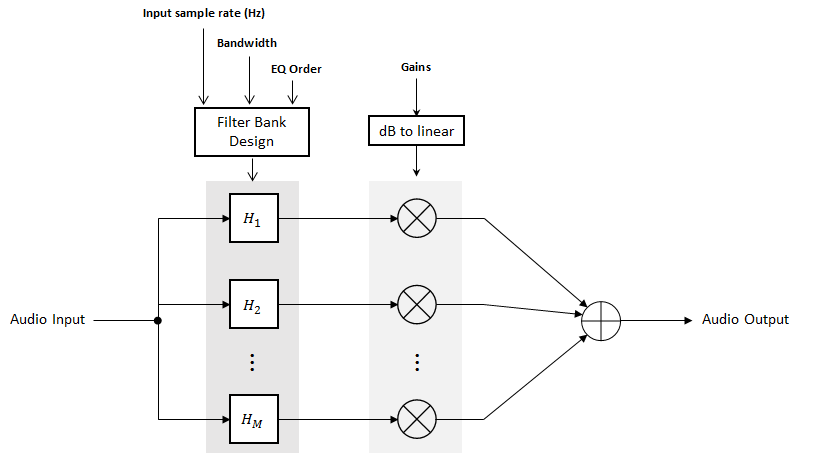

Параллельная структура

Конструкция банка фильтров

Параллельная реализация проектирует отдельные эквалайзеры с использованием octaveFilter design method и размещает их на спектре в соответствии со стандартом ANSI S1.11-2004.

Если задать параметр Input sample rate (Hz) таким образом, чтобы частота Найквиста (Input sample rate (Hz))/2) меньше конечного края полосы пропускания, определенного стандартом ANSI S1.11-2004, то:

Конечным полосовым фильтром является фильтр, верхний край которого меньше частоты Найквиста.
Конечный фильтр реализован как фильтр верхних частот, разработанный designParamEQ функция.

Вычисления в реальном времени

Входной сигнал подается в набор фильтров из М фильтров, где М зависит от заданных параметров частоты дискретизации (Гц) полосы пропускания и входного сигнала.
Каждая ветвь набора фильтров умножается на линейную форму соответствующего элемента параметра Gains.
Ветви суммируются, и выходной сигнал возвращается.

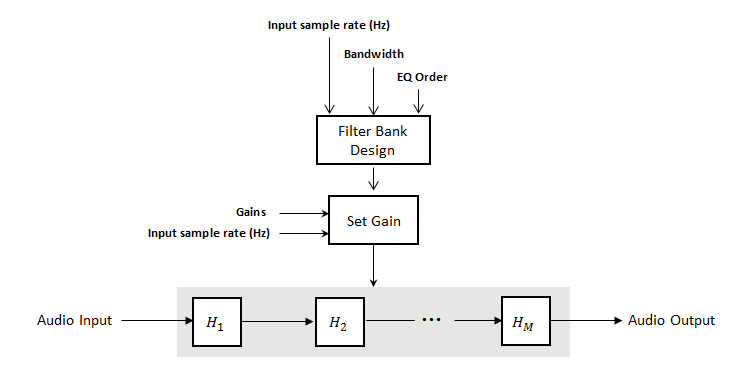

Каскадная структура

Конструкция банка фильтров

Каскадная реализация проектирует набор фильтров графического эквалайзера с использованием multibandParametricEQ object™ системы.

Настройка усиления

Если параметр EQ Order имеет значение 2, то коррекция усиления вычисляется согласно [1]. Коррекция коэффициента усиления не зависит от запрошенных коэффициентов усиления. Коррекция усиления повторно вычисляется во время обработки в реальном времени, только если изменяется параметр входной частоты дискретизации (Гц).

Если параметр EQ Order не установлен в 2, коррекция коэффициента усиления не применяется, и запрошенные коэффициенты усиления передаются в multibandParametricEQ объект.

Вычисления в реальном времени

Входной сигнал подается в каскад из М биквадных фильтров, где М зависит от заданных параметров частоты дискретизации (Гц) полосы пропускания и входного сигнала.

Ссылки

[1] Оливер, Ричард Дж. и Жан-Марк Жо. «Эффективный мультидиапазонный цифровой аудиоэквайзер с точным управлением частотным откликом». Представлен на 139-й Конференции AES, Нью-Йорк, октябрь 2015 года.

[2] Акустичное общество Америки. Американская национальная стандартная спецификация для октавных и дробных октавных аналоговых и цифровых фильтров. ANSI S1.11-2004. Мелвилл, Нью-Йорк: Акустичное общество Америки, 2009.

[3] Международная организация по стандартизации. Акустика - предпочтительные частоты. ISO 266:1997 (E). Второе издание. 1997.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Темы

Представлен в R2017b
