Измерение импульсной характеристики аудиосистемы

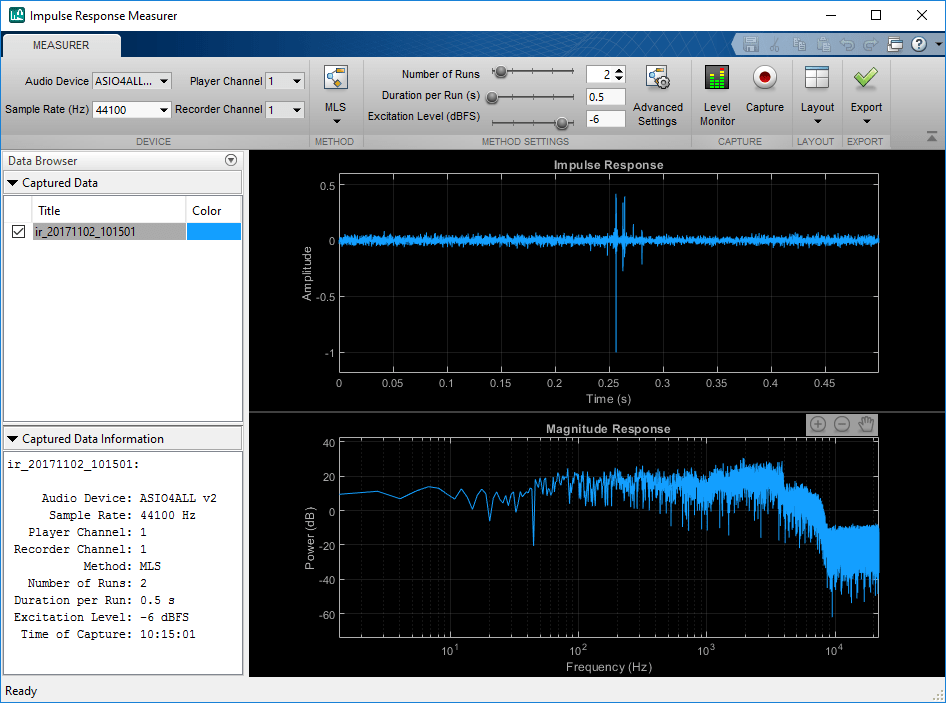

Приложение Impulse Response Measurer позволяет получать, анализировать и экспортировать измерения импульсной характеристики и частотной характеристики через интерфейс пользователя.
С помощью этого приложения можно:
Получение импульсных откликов для создания фильтров и создания моделей для автономного моделирования.
Определите, соответствуют ли звуковые устройства (например, громкоговорители) спецификациям времени и частоты.
Оптимизация аудиосистем, таких как автомобильно-акустические системы, в соответствии со спецификациями цели.
Получение точных измерений импульсной характеристики для использования в акустической отчетности.
MATLAB ® Toolstrip: На вкладке «Приложения» в разделе «Обработка сигналов и связь» щелкните значок приложения.
Командная строка MATLAB: Enter impulseResponseMeasurer.

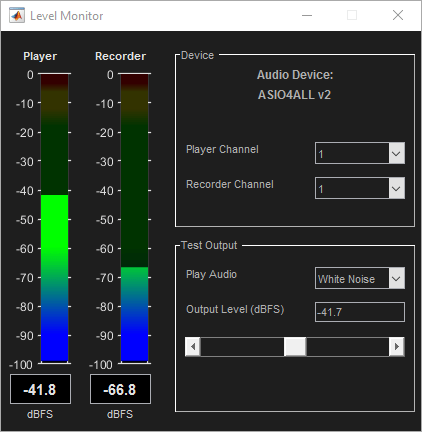

Для больших систем с множеством аудиоустройств и множеством каналов ввода и вывода отслеживание соответствия сообщаемых устройств и каналов физическим устройствам может быть затруднено. Измеритель импульсного отклика предоставляет монитор уровня, позволяющий проверить конфигурацию аудиоподсистемы ввода-вывода.
Чтобы открыть монитор уровня, щелкните Монитор уровня,.
Выберите канал проигрывателя и записывающего устройства, тестовый сигнал и уровень вывода. Убедитесь, что уровень, сообщенный записывающим устройством, соответствующим образом реагирует на изменения уровня, выводимые проигрывателем. Как только система будет правильно настроена, закройте монитор уровня и начните захват импульсной реакции.
Method - Выбрать сигнал возбуждения как MLS или swepted sine waveMLS (по умолчанию) | Exponential Swept SineВыберите алгоритм сигнала возбуждения, используемый для формирования измерения импульсной характеристики:
MLS - Метод последовательности максимальной длины (MLS) основан на возбуждении акустического пространства периодическим псевдослучайным сигналом. Импульсную характеристику получают посредством круговой взаимной корреляции между измеренным выходным сигналом и тестовым тоном. Для получения дополнительной информации см. [2].
Exponential Swept Sine - Метод измерения синусоидального сигнала использует экспоненциальный сдвиг частоты, увеличивающийся во времени, в качестве выходного сигнала. Выходной сигнал записывается, и деконволюция используется для восстановления импульсной характеристики от синусоидального сигнала. Для получения дополнительной информации см. [1]. Метод swept sine позволяет изменять дополнительные дополнительные настройки для управления сигналом возбуждения. Дополнительные параметры применяются для каждого прогона:
Частота начала развертки
Частота остановки свип-сигнала
Длительность сдвига
Длительность прекращения молчания
Значение длительности молчания конца доступно только для чтения и зависит от длительности сдвига и длительности на прогон (ы): длительность молчания конца = длительность на прогон − длительность сдвига
[1] Фарино, Анджело. «Достижения в измерениях импульсной характеристики с помощью синусоидальных сдвигов». Представлен на 122-й конференции Общества аудиотехники, Вена, Австрия, 2007 год.
[2] Ги-Барт, Стэн, Жан-Жак Амбрахт и Доминик Аршамбо. «Сравнение различных методов измерения импульсной характеристики». Журнал Общества аудиотехники. Том 50, выпуск 4, 2002, стр. 246-262.
[3] Армеллони, Энрико, Кристиан Джоттоли и Анджело Фарина. «Реализация секционированного свертывания в реальном времени на плате DSP». Применение обработки сигналов для аудио и акустики, 2003 IEEE Workshop, pp. 71-74. IEEE, 2003.
